申请日2015.09.06
公开(公告)日2015.12.30
IPC分类号C02F9/14; C02F1/40; B01D35/14
摘要
本实用新型提供一种户用污水处理系统，包括依次设置且相互连通的过滤池、沉淀隔油池、自复氧生物池以及蓄水池，过滤池内设置有过滤层，过滤层为砂砾，过滤层的上方开设有污水进口，其下方开设有排水口，排水口与沉淀隔油池相连通，过滤池内还设置有自清理机构，自清理机构包括设置于过滤层上方一侧的一排喷水头，喷水头通过压力泵与蓄水池相连接，喷水头正对过滤层的上表面，过滤层上方的另一侧开设有排污口，排污口处设置有排污门，过滤层下方用于检测水流流量的流量传感器，流量传感器与压力泵的控制器相连接，通过设置自清理机构，根据流量传感器检测到过滤层下方的水流流量自动判断过滤层是否堵塞，而后进行自动清理，使用方便简单。

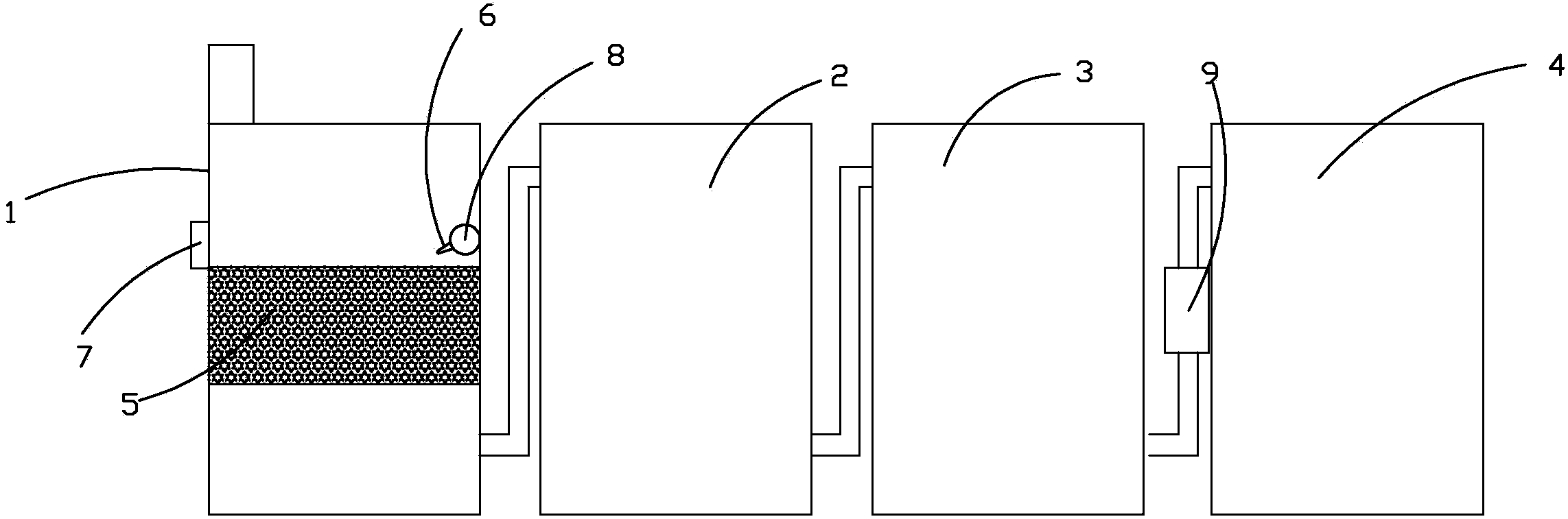

摘要附图
权利要求书
1.户用污水处理系统，其特征在于：包括依次设置且相互连通的过滤池、沉淀隔油池、自复氧生物池以及蓄水池，所述过滤池内设置有过滤层，所述过滤层为砂砾，所述过滤层的上方开设有污水进口，其下方开设有排水口，所述排水口与所述沉淀隔油池相连通，所述过滤池内还设置有自清理机构，所述自清理机构包括设置于所述过滤层上方一侧的一排喷水头，所述喷水头通过压力泵与所述蓄水池相连接，所述喷水头正对所述过滤层的上表面，所述过滤层上方的另一侧开设有排污口，所述排污口处设置有排污门，所述过滤层下方用于检测水流流量的流量传感器，所述流量传感器与所述压力泵的控制器相连接。
2.根据权利要求1所述的户用污水处理系统，其特征在于：所述过滤池内转动设置有转轴，所述喷水头沿着所述转轴的长度方向设置在所述转轴上，所述转轴由驱动机构驱动其上下往复转动。
3.根据权利要求2所述的户用污水处理系统，其特征在于：所述驱动机构包括转动设置的偏心轮、所述转轴通过连杆与所述偏心轮相连接，所述偏心轮由电机驱动转动。
4.根据权利要求1所述的户用污水处理系统，其特征在于：所述自复氧生物池与所述蓄水池之间设置有活性炭过滤器。
说明书
户用污水处理系统
技术领域
本实用新型涉及污水处理系统，特别涉及一种能够防止误操作的户用污水处理系统。
背景技术
人们日常生活中会产生大量的生活污水，生活污水中含有大量的漂浮物、油渍，直接排放会极大的影响生活环境，然而目前还没有独立的户用污水处理系统供人们自行清理生活污水。
实用新型内容
本实用新型的目的在于克服上述技术的不足，从而提供一种户用污水处理系统，为人们提供的户用污水处理系统工艺简单，操作方便，能耗低，处理后的废水可达标排入蓄水池以作农用。
实用新型所采用的技术方案是这样的：户用污水处理系统，包括依次设置且相互连通的过滤池、沉淀隔油池、自复氧生物池以及蓄水池，所述过滤池内设置有过滤层，所述过滤层为砂砾，所述过滤层的上方开设有污水进口，其下方开设有排水口，所述排水口与所述沉淀隔油池相连通，所述过滤池内还设置有自清理机构，所述自清理机构包括设置于所述过滤层上方一侧的一排喷水头，所述喷水头通过压力泵与所述蓄水池相连接，所述喷水头正对所述过滤层的上表面，所述过滤层上方的另一侧开设有排污口，所述排污口处设置有排污门，所述过滤层下方用于检测水流流量的流量传感器，所述流量传感器与所述压力泵的控制器相连接。
进一步改进的是：所述过滤池内转动设置有转轴，所述喷水头沿着所述转轴的长度方向设置在所述转轴上，所述转轴由驱动机构驱动其上下往复转动。
进一步改进的是：所述驱动机构包括转动设置的偏心轮、所述转轴通过连杆与所述偏心轮相连接，所述偏心轮由电机驱动转动。
进一步改进的是：所述自复氧生物池与所述蓄水池之间设置有活性炭过滤器。
通过采用前述技术方案，本实用新型的有益效果是：通过设置自清理机构，根据流量传感器检测到过滤层下方的水流流量自动判断过滤层是否堵塞，而后进行自动清理，使用方便简单。
