申请日2015.09.06
公开(公告)日2016.01.20
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理厂分类深度处理装置，主要包括：收集池、反应池、混凝池、絮凝池、竖流式沉淀池、纤维束滤池、清水池及微滤装置;其特征在于：所述收集池内设有进水泵，进水泵通过管道依次连接反应池进水阀、絮凝池进水阀、纤维束滤池进水阀及微滤进水阀;所述竖流式沉淀池出水管连接清水池，并在竖流式沉淀池与纤维束滤池之间设置有滤池进水闸阀;所述微滤装置的出水管连接清水池。应用于污水处理厂提标改造，具有对排放水进行加药除磷反应、混凝、絮凝、沉淀、纤维过滤和微滤处理为一体的处理工艺，根据检测污染物进行分质有针对性深度处理，系统设备自动化运行。

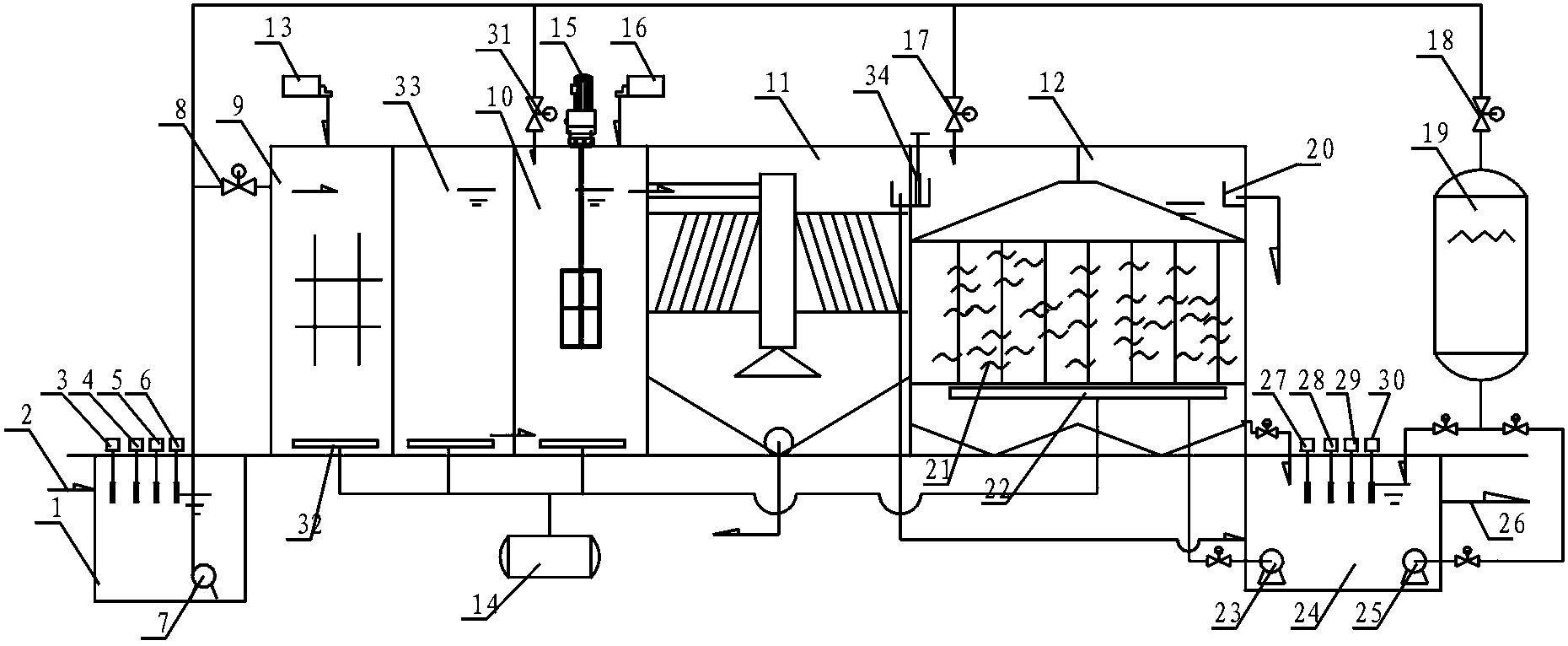

摘要附图
权利要求书
1.污水处理厂分类深度处理装置，主要包括：收集池(1)、反应池(9)、混凝池(33)、絮凝池(10)、竖流式沉淀池(11)、纤维束滤池(12)、清水池(24)及微滤装置(19);其特征在于：所述收集池(1)内设有进水泵(7)，进水泵(7)通过管道依次连接反应池进水阀(8)、絮凝池进水阀(31)、纤维束滤池进水阀(17)及微滤进水阀(18);所述竖流式沉淀池(11)出水管连接清水池(24)，并在竖流式沉淀池(11)与纤维束滤池(12)之间设置有滤池进水闸阀(34);所述微滤装置(19)的出水管连接清水池(24);所述反应池(9)、混凝池(33)及絮凝池(10)底部均设置有曝气搅拌管(32);所述纤维束滤池(12)内设有纤维束滤料(21)，并在纤维束滤料(21)层下方设有反冲洗管(22)。
2.根据权利要求1所述的污水处理厂分类深度处理装置，其特征在于：所述收集池(1)内设有进水COD在线检测仪(3)、进水浊度检测仪(4)、进水氨氮检测仪(5)及进水总磷检测仪(6)。
3.根据权利要求1所述的污水处理厂分类深度处理装置，其特征在于：所述反应池(9)连接有混凝剂加药装置(13)，并在反应池(9)底部的曝气搅拌管(32)通过管道与空压机(14)连接。
4.根据权利要求1所述的污水处理厂分类深度处理装置，其特征在于：所述清水池(24)内设有出水COD在线检测仪(27)、出水浊度检测仪(28)、出水氨氮检测仪(29)及出水总磷检测仪(30)。
说明书
污水处理厂分类深度处理装置
技术领域
本实用新型涉及污水处理设备，具体涉及污水处理厂分类深度处理装置。
背景技术
污水处理厂排放水质要求越来越高，需要将污水进行深度处理达标排放。在水处理领域中，对水过滤主要采用罐体压力过滤和填料无压重力过滤，其滤料大部分呈水平分布，其主要缺点：水中悬浮物很快沉淀在滤料的表面，从而使过流面积减少，堵塞流水通道，必须要停机进行反冲洗，需要建设大型的鼓风机房，以及反冲洗泵房，并且一段时间就要更换滤料，运行能耗高，操作强度大，占地面积很大，土建费用高，单位吨水成本较高。在水处理技术领域中纤维束滤料过滤池的应用越来越广泛，具有处理效果好，水质水量稳定，运行维护简单方便等优点。因此在污水处理厂提标改造过程中，需要处理水质更加稳定，滤料容易清洗及使用寿命长，已成为本领域急待解决的一个技术问题。
实用新型内容
本实用新型的目的在于提供污水处理厂分类深度处理装置，应用于污水处理厂提标改造，具有对排放水进行加药除磷反应、混凝、絮凝、沉淀、纤维过滤和微滤处理为一体的处理工艺，根据检测污染物进行分质有针对性深度处理，系统设备自动化运行。
本实用新型的目的通过下述技术方案实现：污水处理厂分类深度处理装置，主要包括：收集池、反应池、混凝池、絮凝池、竖流式沉淀池、纤维束滤池、清水池及微滤装置;其特征在于：所述收集池内设有进水泵，进水泵通过管道依次连接反应池进水阀、絮凝池进水阀、纤维束滤池进水阀及微滤进水阀;所述竖流式沉淀池出水管连接清水池，并在竖流式沉淀池与纤维束滤池之间设置有滤池进水闸阀;所述微滤装置的出水管连接清水池;所述反应池、混凝池及絮凝池底部均设置有曝气搅拌管;所述纤维束滤池内设有纤维束滤料，并在纤维束滤料层下方设有反冲洗管。
所述收集池内设有进水COD在线检测仪、进水浊度检测仪、进水氨氮检测仪及进水总磷检测仪。
所述反应池连接有混凝剂加药装置，并在反应池底部的曝气搅拌管通过管道与空压机连接。
所述清水池内设有出水COD在线检测仪、出水浊度检测仪、出水氨氮检测仪及出水总磷检测仪。
本实用新型工作原理：污水处理厂的污水经过前段处理沉淀后，由于污水处理厂排放水质要求提高，如悬浮物及化学需氧量等水质指标超标，还需进行过滤深度处理。待过滤处理水经过前段预处理后收集在收集池，收集池的进水COD在线检测仪、进水浊度检测仪、进水氨氮检测仪及进水总磷检测仪分别检测各污染参数，比对排放标准，通过进水泵将污水抽入相应的处理单元，反应池、混凝池用于除磷、混凝，絮凝池加入絮凝剂沉淀处理，竖流式沉淀池用于沉淀分离去除悬浮物，纤维束滤池用于过滤，微滤装置用于深度过滤，处理完成的水流入清水池中，完成对污水的分质净化处理后达标排放或回用。
本实用新型与现有技术相比，具有如下的优点和有益效果：应用于污水处理厂提标改造，具有对排放水进行加药除磷反应、混凝、絮凝、沉淀、纤维过滤和微滤处理为一体的处理工艺，根据检测污染物进行分质深度处理，系统设备自动化运行;收集池的检测仪分别检测各污染参数，比对排放标准，通过进水泵将污水抽入相应的处理单元，反应池用于除磷，絮凝池加入絮凝剂沉淀处理，竖流式沉淀池用于沉淀分离去除悬浮物，纤维束滤池用于过滤，微滤装置用于深度过滤。
