申请日2017.01.07
公开(公告)日2017.03.15
IPC分类号E21F16/02; E21D11/38
摘要
一种暗挖隧道底板排水处理方法，包括：在隧道的初支混凝土层下部设置集水坑，用于将初支底部的渗水引流至集水坑;在初支混凝土层表面上铺设一位于集水坑上部且具有通孔的挡板;设置一贯穿上述通孔的钢管，钢管一端探入集水坑，另一端连接一自吸泵进行抽水;暗挖隧道施工完成后，除去自吸泵，对钢管注浆，封闭钢管的孔洞，集水坑能够对初支底部的渗水、地下积水进行汇集，通过自吸泵在探入集水坑的钢管端口产生负压，渗水、地下积水通过钢管流出集水坑，解决了集水坑内的水体只能在重力的作用下引出而导致积水的问题。
权利要求书
1.一种暗挖隧道底板排水处理方法，其特征是，包括：
在隧道的初支混凝土层(1)下部设置集水坑(45);
在初支混凝土层(1)表面上铺设一位于集水坑(45)上部且具有通孔的挡板(46);
设置一贯穿上述通孔的钢管(42)，钢管(42)一端探入集水坑(45)，另一端连接一自吸泵(41);
在隧道中心设置引流槽，并将引流槽与集水坑(45)连通;
暗挖隧道施工完成后，除去自吸泵(41)，对钢管(42)注浆，封闭钢管(42)的孔洞。
2.根据权利要求1所述的一种暗挖隧道底板排水处理方法，其特征是：在钢管(42)插入集水坑(45)之前的步骤，将钢管(42)探入集水坑(45)的端头部分设置一防止钢管(42)内水回流的弹簧阀门(44)。
3.根据权利要求1所述的一种暗挖隧道底板排水处理方法，其特征是：在钢管(42)贯穿挡板(46)后通过以下方法进行固定，包括：
首先，用金属箍(434)将钢管固定部(432)与钢管(42)固定;
其次，将土工布的其中一面与挡板(46)的表面粘合，再将土工布的另一表面与挡板固定部(431)粘合;
再次，将钢管固定部(432)与挡板固定部(431)的接触部分进行粘合处理;
最后，将钢管固定部(432)与挡板固定部(431)的外围通过固定件(433)进行固定。
4.一种暗挖隧道底板排水处理结构，其特征是，包括：
设置于隧道初支混凝土层(1)下部的集水坑(45)，所述的集水坑(45)上部设置有挡板(46)，所述集水坑(45)通过贯穿所述挡板(46)的钢管(42)连接一自吸泵(41)。
5.根据权利要求4所述的一种暗挖隧道底板排水处理结构，其特征是:所述的钢管(42)设置弹簧阀门(44)。
6.根据权利要求4所述的一种暗挖隧道底板排水处理结构，其特征是: 所述的钢管(42)与挡板(46)之间设置L型的防水固定件(43)。
7.根据权利要求6所述的一种暗挖隧道底板排水处理结构，其特征是：所述的防水固定件(43)包括钢管固定部(432)和挡板固定部(431)，所述的钢管固定部(432)和挡板固定部(431)分别与钢管(42)和挡板(46)固定。
8.根据权利要求7所述的一种暗挖隧道底板排水处理结构，其特征是：所述的钢管固定部(432)外围设置有用于固定其与钢管(42)的金属箍(434)。
9.根据权利要求8所述的一种暗挖隧道底板排水处理结构，其特征是：所述的挡板固定部(431)与挡板(46)之间设置有土工布。
说明书
一种暗挖隧道底板排水处理方法及其结构
技术领域
本发明涉及隧道施工领域，特别涉及一种暗挖隧道底板排水处理方法及其结构。
背景技术
隧道是修建在地下或水下或者在山体中，铺设铁路或修筑公路供机动车辆通行的建筑物。根据其所在位置可分为山岭隧道、水下隧道和城市隧道三大类：为缩短距离和避免大坡道而从山岭或丘陵下穿越的称为山岭隧道;为穿越河流或海峡而从河下或海底通过的称为水下隧道;为适应铁路通过大城市的需要而在城市地下穿越的称为城市隧道。
隧道开挖后，为使围岩稳定，确保运营安全，需按一定轮廓尺寸建造一层具有足够强度的支护结构，这种隧道支护结构称为隧道衬砌。常用的衬砌种类有就地灌注混凝土类、预制块拼装、喷锚或单喷混凝土、复合式衬砌。而针对于含水量丰富的地质结构，隧道施工时则采用复合式衬砌，复合式衬砌指的是分内外两层先后施作的隧道衬砌，包括外层的初次衬砌和内层的二次衬砌，而隧道的二次衬砌施工必须保持隧道干燥，才能保证隧道施工的安全和质量。由于地质结构复杂、地下水水源丰富、地勘数据不准确、雨季施工、降水井降水效果不理想等原因，往往隧道的初次衬砌施工时，隧道内会出现地下水积水较多的情况，大大延缓了二次衬砌的施工进度。
公告号为201610120313.X的中国专利，公开了一种暗挖隧道底板排水处理结构，包括初次衬砌，在所述初次衬砌底面上铺设有滤水层，外壁上开有多个小孔的排水导管沿隧道的轴线方向设置在滤水层内，还包括安装在滤水层上方的隔水板。地下积水通过排水导管汇集、并引流排出，排水导管内的地下积水在重力的作用下由高处流至低处，排水导管在理想状态下是平的，但在实际施工时由于隧道内石头较多，就会使排水道导管在铺设的过程中存在一些部分被石头顶起，无法达到理想的水平状态，就会导致排水导管内的地下积水无法在重力的作用下流出排水管，造成地下水的淤积。
发明内容
本发明的目的一在于提供一种暗挖隧道底板排水处理方法。
本发明的上述目的是通过以下技术方案得以实现的：

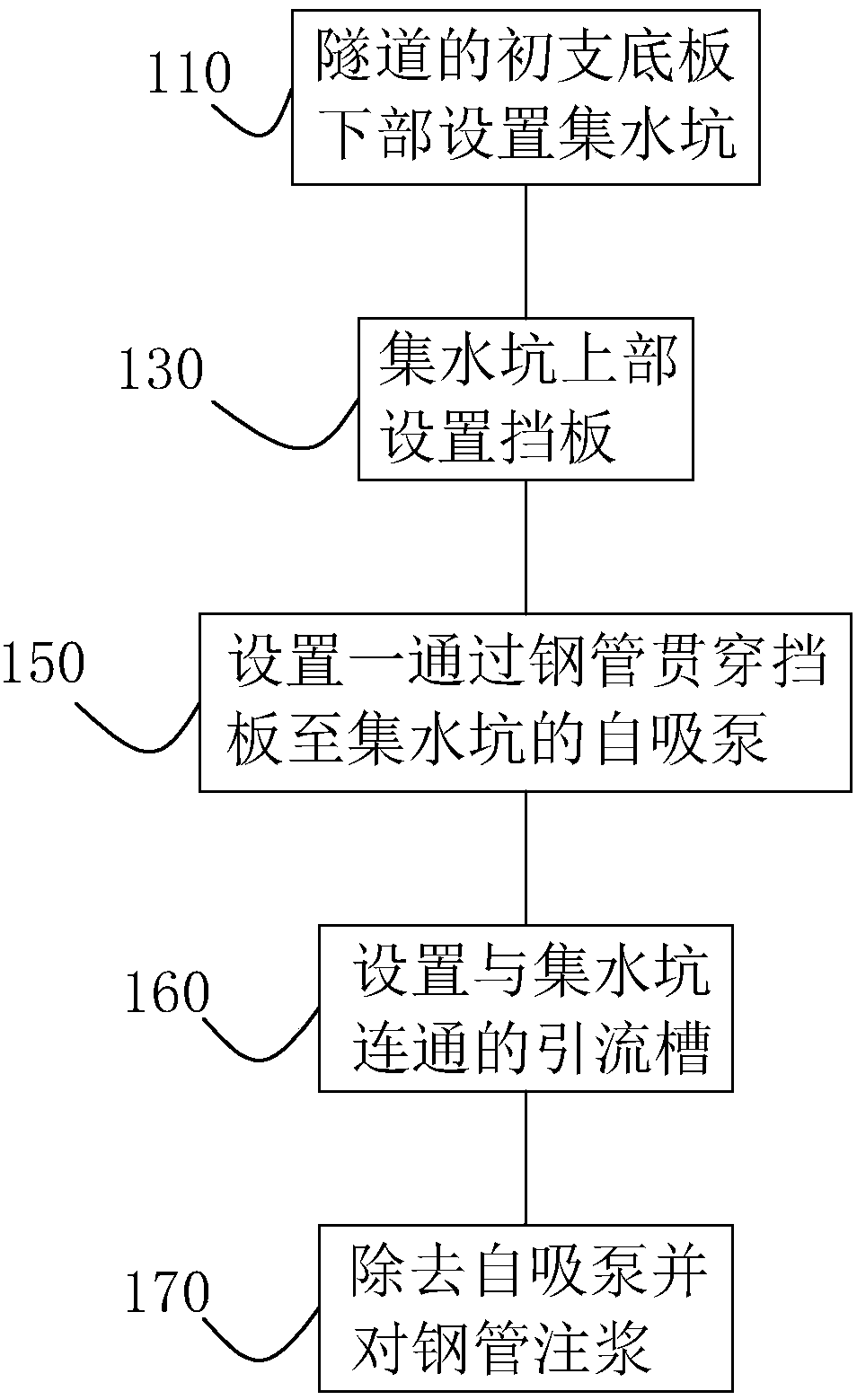

一种暗挖隧道底板排水处理方法，包括：在隧道的初支混凝土层下部设置集水坑;在初支混凝土层表面上铺设一位于集水坑上部且具有通孔的挡板;设置一贯穿上述通孔的钢管，钢管一端探入集水坑，另一端连接一自吸泵;在隧道中心设置引流槽，并将引流槽与集水坑连通;暗挖隧道施工完成后，除去自吸泵，对钢管注浆，封闭钢管的孔洞。
通过采用上述技术方案，集水坑能够对初支底部的渗水、地下积水进行汇集，通过自吸泵在探入集水坑的钢管端口产生负压，渗水、地下积水通过钢管流出集水坑，解决了集水坑内的水体只能在重力的作用下引出而导致积水的问题。
本发明可进一步设置为，在钢管插入集水坑之前的步骤，将钢管探入集水坑的端头部分设置一防止钢管内水回流的弹簧阀门。
通过采用上述技术方案，弹簧阀门能够防止外部的水体通过钢管回流至集水坑，降低了自吸泵的抽水量，节约了抽水时间。
本发明可进一步设置为，在钢管贯穿挡板后通过以下方法进行固定，包括：首先，用金属箍将钢管固定部与钢管固定;其次，将土工布的其中一面与挡板的表面粘合，再将土工布的另一表面与挡板固定部粘合;再次，将钢管固定部与挡板固定部的接触部分进行粘合处理;最后，将钢管固定部与挡板固定部的外围通过固定件进行固定。
通过采用上述技术方案，由于自吸泵在工作的时候会产生震颤，通过以上方法对钢管和挡板起到固定的作用，使钢管不会被自吸泵带动与钢管一起晃动。
本发明的目的二在于提供一种暗挖隧道底板排水处理结构。
本发明的上述目的是通过以下技术方案得以实现的：
一种暗挖隧道底板排水处理结构，包括：设置于隧道初支混凝土层下部的集水坑，所述的集水坑上部设置有挡板，所述集水坑通过贯穿所述挡板的钢管连接一自吸泵。
通过采用上述技术方案，集水坑能够对初支底部的渗水、地下积水进行汇集，通过自吸泵在探入集水坑的钢管端口产生负压，渗水、地下积水通过钢管流出集水坑，解决了集水坑内的水体只能在重力的作用下引出而导致积水的问题。
本发明可进一步设置为，所述的钢管设置弹簧阀门，用于防止钢管内的水回流。
通过采用上述技术方案，弹簧阀门能够防止外部的水体通过钢管回流至集水坑，降低了自吸泵的抽水量，节约了抽水时间。
本发明可进一步设置为，所述的钢管与挡板之间设置L型的防水固定件。
通过采用上述技术方案，由于自吸泵在工作的时候会产生震颤，L型的防水固定件对钢管和挡板起到固定的作用，使钢管不会被自吸泵带动与钢管一起晃动。
本发明可进一步设置为，所述的防水固定件包括钢管固定部和挡板固定部，所述的钢管固定部和挡板固定部分别与钢管和挡板固定。
本发明可进一步设置为，所述的钢管固定部外围设置有用于固定其与钢管的金属箍。
通过采用上述技术方案，金属箍用于压紧钢管固定部，是钢管固定部与钢管之间更加的稳定，进而使防水固定件与钢管更加的稳定，有效的避免钢管被自吸泵带动与钢管一起晃动。
本发明可进一步设置为，所述的挡板固定部与挡板之间设置有土工布。
综上所述，本发明具有以下有益效果：
集水坑能够对初支底部的渗水、地下积水进行汇集，通过自吸泵在探入集水坑的钢管端口产生负压，渗水、地下积水通过钢管流出集水坑，解决了集水坑内的水体只能在重力的作用下引出而导致积水的问题，钢管探入集水坑的端头设置一防止钢管内水回流的弹簧阀门，弹簧阀门能够防止外部的水体通过钢管回流至集水坑，降低了自吸泵的抽水量，节约了抽水时间，钢管与挡板之间设置L型的防水固定件，由于自吸泵在工作的时候会产生震颤，L型的防水固定件对钢管和挡板起到固定的作用，使钢管不会被自吸泵带动与钢管一起晃动。
