申请日2015.09.06
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种利用风能和太阳能的污水生化处理系统，由污水处理池组合体、风力压缩空气系统和太阳能发电系统组成;其特征在于：所述污水处理池组合体由依次连接的厌氧池、缺氧池、生化池及沉淀池组成;所述风力压缩空气系统包括：风车叶轮、风力空气压缩机、机翼、立柱、基础、单向阀、压缩空气罐;所述太阳能发电系统由太阳能板和太阳能发电机组成。在有利地形常年有风的地区利用风力空气压缩机将风能转换为压缩空气，应用于没电网地区，压缩空气为污水处理提供曝气，太阳能发电机为系统提供电力。

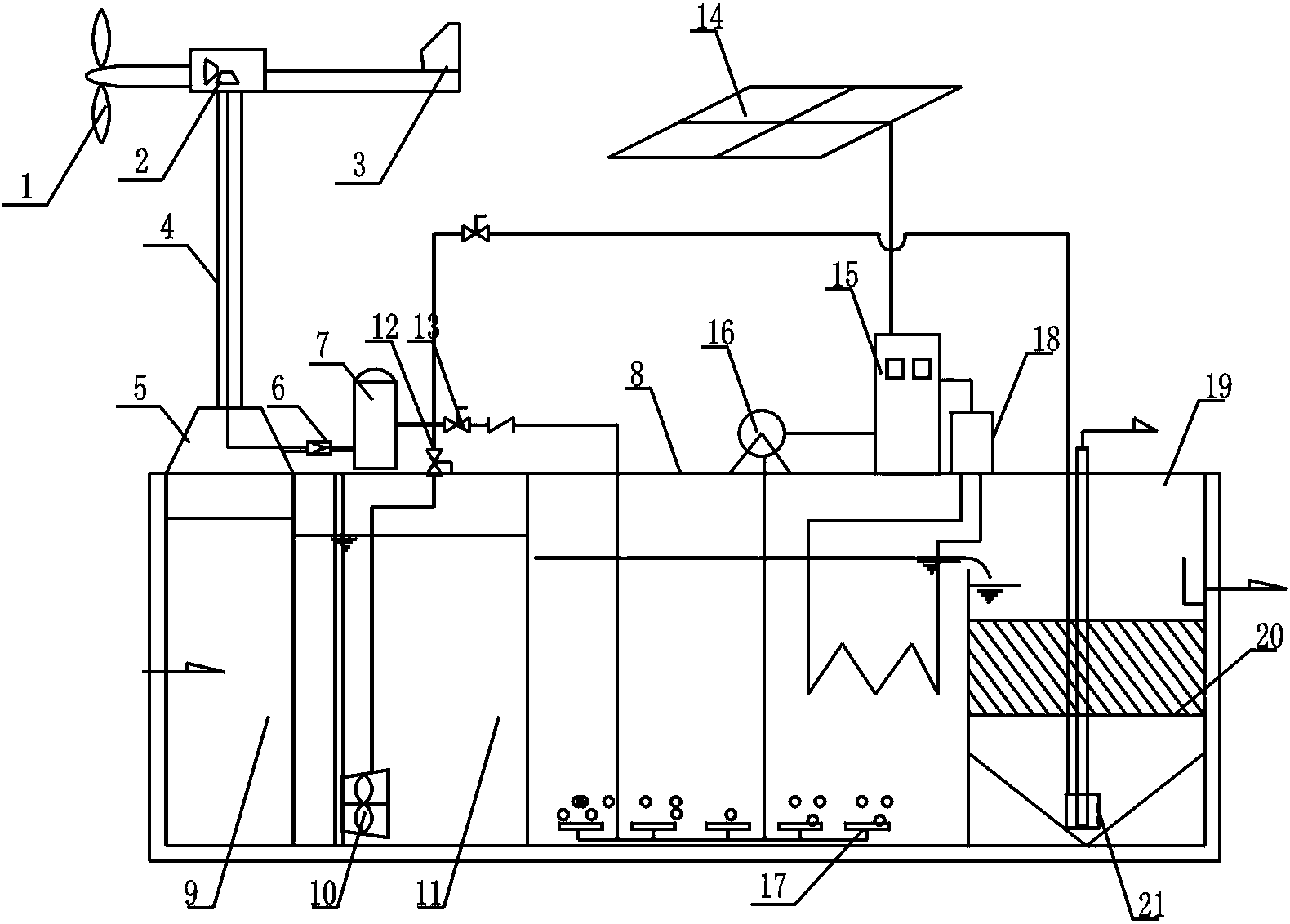

摘要附图
权利要求书
1.一种利用风能和太阳能的污水生化处理系统，由污水处理池组合体、风力压缩空气系统和太阳能发电系统组成;其特征在于：所述污水处理池组合体由依次连接的厌氧池(9)、缺氧池(11)、生化池(8)及沉淀池(19)组成;所述风力压缩空气系统包括：风车叶轮(1)、风力空气压缩机(2)、机翼(3)、立柱(4)、基础(5)、单向阀(6)、压缩空气罐(7);所述太阳能发电系统由太阳能板(14)和太阳能发电机(15)组成。
2.如权利要求1所述的一种利用风能和太阳能的污水生化处理系统，其特征在于：所述缺氧池(11)内设置有水下气动搅拌机(10)，水下气动搅拌机(10)的进气管通过管道与压缩空气罐(7)连接。
3.如权利要求1所述的一种利用风能和太阳能的污水生化处理系统，其特征在于：所述生化池(8)底部设有曝气头(17)，曝气头(17)通过管道与压缩空气罐(7)连接。
4.如权利要求1所述的一种利用风能和太阳能的污水生化处理系统，其特征在于：所述沉淀池(19)底部设有气动排泥泵(21)，气动排泥泵(21)通过管道与压缩空气罐(7)连接。
说明书
一种利用风能和太阳能的污水生化处理系统
技术领域
本实用新型涉及一种利用风能和太阳能的污水生化处理系统，属于环保技术领域。
背景技术
现有一些污水处理设备，不仅工艺复杂，处理周期长，操作不方便，需要耗电，设施占地面积大，建造和运行成本居高不下，不利于推广普及，不适合小规模以及高原地区的污水处理设施，而且能耗高，曝气设备噪音较大。污水好氧生物处理技术活性污泥法重要组成部分是为污水提供氧气，氧气曝气设备提供，一般利用鼓风机和空压机提供压缩空气为污水充氧，这种方式需要耗电，对于无电网偏远地区或高原地区的污水处理将受到限制。
实用新型内容
本实用新型的目的在于提供一种利用风能和太阳能的污水生化处理系统，在有利地形常年有风的地区利用风力空气压缩机将风能转换为压缩空气，应用于没电网地区，压缩空气为污水处理提供曝气，太阳能发电机为系统提供电力。
本实用新型的目的通过下述技术方案实现：本实用新型由污水处理池组合体、风力压缩空气系统和太阳能发电系统组成;其特征在于：所述污水处理池组合体由依次连接的厌氧池、缺氧池、生化池及沉淀池组成;所述风力压缩空气系统包括：风车叶轮、风力空气压缩机、机翼、立柱、基础、单向阀、压缩空气罐;所述太阳能发电系统由太阳能板和太阳能发电机组成。
所述缺氧池内设置有水下气动搅拌机，水下气动搅拌机的进气管通过管道与压缩空气罐连接。
所述生化池底部设有曝气头，曝气头通过管道与压缩空气罐连接。
所述沉淀池底部设有气动排泥泵，气动排泥泵通过管道与压缩空气罐连接。
本实用新型一种利用风能和太阳能的污水生化处理系统的工作原理：在有利地形常年有风的地区利用风力空气压缩机将风能转换为压缩空气，压缩空气为污水处理提供曝气、搅拌推动力，同时太阳能发电机为鼓风机提供电力。由于风的方向会改变，机翼的作用让风车叶轮面向来风方向，风车叶轮转动带动风力空气压缩机，风力空气压缩机不断压缩空气在压缩空气罐内储存，压缩空气为水下气动搅拌机和气动排泥泵通过工作动力，压缩空气进入曝气头为污水提供氧气，污水在生化处理池中被净化。
综上所述，本实用新型的有益效果是：在有利地形常年有风的地区利用风力空气压缩机将风能转换为压缩空气，应用于没电网地区，压缩空气为污水处理提供曝气，整个系统无电耗，系统通过水气混合器预先对水气进行混合，提高了氧气转化率，提升了曝气系统的效率同时太阳能发电机为鼓风机提供电力。
