申请日2015.09.06
公开(公告)日2016.01.06
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水处理与再循环利用系统，包括污水收集池和二次沉淀池，所述系统还包括用于净化污水收集池排出的污水并将净化后的水导入二次沉淀池的生物接触氧化池。污水通过本污水处理与再循环利用系统净化后，去除率达百分之八十以上，有力的去除了污水中的有害物质，从而达到国家污水排放标准，该系统占用的体积较小，有利于家庭或宿舍内使用，缓解了城市污水处理池的压力，减少成本，更加实用，可以在每家每户普及，同时降低了对水资源的破坏。

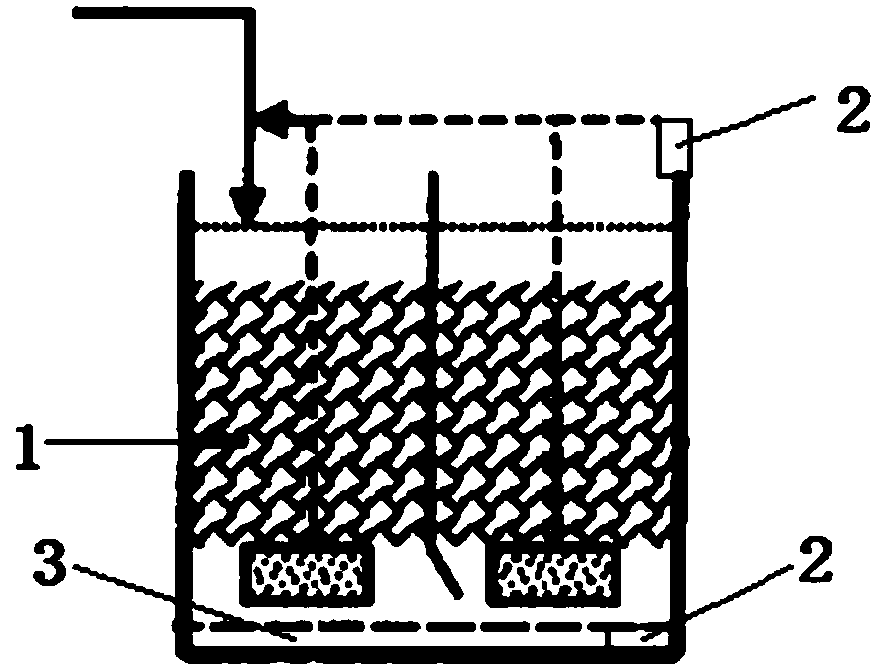

摘要附图
权利要求书
1.一种污水处理与再循环利用系统，包括污水收集池和二次沉淀池，其特 征在于：所述系统还包括用于净化污水收集池排出的污水并将净化后的水导入二 次沉淀池的生物接触氧化池。
2.根据权利要求1所述的污水处理与再循环利用系统，其特征在于：所述 生物接触氧化池包括池体、设于池体内的填料层、设于池体上端和下端的曝气装 置和设于池体底部的排污通道。
3.根据权利要求2所述的污水处理与再循环利用系统，其特征在于：所述 填料层为生物陶粒层。
4.根据权利要求2所述的污水处理与再循环利用系统，其特征在于：所述 池体内设有将池体分成若干分池体的折流板，每一个分池体的上端和下端均设有 曝气装置。
5.根据权利要求4所述的污水处理与再循环利用系统，其特征在于：所述 折流板为七块，且从池体的进水口端到出水口端依次设置。
6.根据权利要求2至4任一项所述的污水处理与再循环利用系统，其特征 在于：所述曝气装置包括曝气元件，所述曝气元件为曝气头或者容器泵、水射器、 管道混合器、滤头。
7.根据权利要求1所述的污水处理与再循环利用系统，其特征在于：所述 系统还包括用于去除无机颗粒和部分有机物质的预处理池，所述预处理池的进水 口与污水收集装置的出水口连接，预处理池的出水口与生物接触氧化池的进水口 连接。
8.根据权利要求7所述的污水处理与再循环利用系统，其特征在于：所述 预处理池包括加药装置和用于搅拌混匀药剂和污水的搅拌装置。
9.根据权利要求1所述的污水处理与再循环利用系统，其特征在于：所述 系统还包括与二次沉淀池排出水相连接用于检测排出水质量的检测箱。
10.根据权利要求1所述的污水处理与再循环利用系统，其特征在于：所述 系统还包括与二次沉淀池排出水相连接的消毒处理装置。
说明书
一种污水处理与再循环利用系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理与再循环利用系 统。
背景技术
根据统计,我国的江河湖泊和水库中,已经受污染的约占82.3%,全国有监测 系统的1200条河流中，已有850条受到污染。据全国2222监测站的监测结果显 示，我国七大水系符合《地面水环境质量标准》Ⅰ、Ⅱ类仅占33.2%,符合Ⅲ类 标准的占28.9%,属于Ⅳ、Ⅴ类标准的占38.9%。在统计的138个城市河段有133 个河段受到不同程度的污染，占统计总数的96。4%，属于超Ⅴ类水质的有53个 河段占38%，属Ⅴ类水的27个河段占20%，属Ⅳ类水的26个河段占20%，Ⅱ、 Ⅲ类水仅占23%。
污水处理既可解决水源的严重污染，又可开发新水源，应该说这是一项事半 功倍的事业。所以面对生活污水上升的趋势，我们可以采用家庭污水处理的方法 达到减少大量污水排入江河，水资源再次利用的目的。但现在还没有很好的家庭 污水处理装置，现有的家庭污水装置，价格昂贵，结构复杂，体积较大，处理效 果也不佳，无法满足大多数家庭的要求，导致大量污水流入江河，破坏生态系统。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新 型提供一种污水处理与再循环利用系统，目的是不产生膨胀污泥危害且较好的对 污水进行净化处理。
为了实现上述目的，本实用新型采取的技术方案为：
一种污水处理与再循环利用系统，包括污水收集池和二次沉淀池，所述系统 还包括用于净化污水收集池排出的污水并将净化后的水导入二次沉淀池的生物 接触氧化池。
优选的，所述生物接触氧化池包括池体、设于池体内的填料层、设于池体上 端和下端的曝气装置和设于池体底部的排污通道。
优选的，所述填料层为生物陶粒层。
优选的，所述池体内设有将池体分成若干分池体的折流板，每一个分池体的 上端和下端均设有曝气装置。
更优选的，所述折流板为七块，且从池体的进水口端到出水口端依次设置。
优选的，所述曝气装置包括曝气元件，所述曝气元件为曝气头或者容器泵、 水射器、管道混合器、滤头。
作为进一步改进，所述系统还包括用于去除无机颗粒和部分有机物质的预处 理池，所述预处理池的进水口与污水收集装置的出水口连接，预处理池的出水口 与生物接触氧化池的进水口连接。
优选的，所述预处理池包括加药装置和用于搅拌混匀药剂和污水的搅拌装置。
优选的，所述系统还包括与二次沉淀池排出水相连接用于检测排出水质量的 检测箱。
优选的，所述系统还包括与二次沉淀池排出水相连接的消毒处理装置。
生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工 艺，其特点是在池内设置填料，池底曝气对污水进行充氧，经曝气的废水流 经填料层，并使池体内污水处于流动状态，以保证污水与污水中的填料充分 接触，使填料颗粒表面长满细菌膜，废水和生物膜相接触，在生物膜生物的作 用下，废水得到净化。
生物接触氧化池内的生物膜由菌胶团、丝状菌、真菌、原生动物和后 生动物组成。在生物接触氧化池中，丝状菌在填料空隙间呈立体结构，大 大增加了生物相与废水的接触表面，同时因为丝状菌对多数有机物具有较 强的氧化能力，对水质负荷变化有较大的适应性，所以是提高净化能力的 有力因素。
由于生物接触氧化池内生物固体量多，水流完全混合，故对水质水量 的骤变有较强的适应能力;剩余污泥量少，不存在污泥膨胀问题，运行管 理简便。
本实用新型的有益效果：污水通过本污水处理与再循环利用系统净化后，去 除率达百分之八十以上，有力的去除了污水中的有害物质，从而达到国家污水排 放标准，该系统占用的体积较小，有利于家庭或宿舍内使用，缓解了城市污水处 理池的压力，减少成本，更加实用，可以在每家每户普及，同时降低了对水资源 的破坏。生物接触氧化具有多种净化功能，它除能够有效地去除有机污染物质外， 还能够用以脱氮和磷，并且对冲击负荷有较强的适应能力，污泥生成量少，不产 生污泥膨胀的危害，能够保证出水水质，勿需污泥回流，易于维护管理，不产生 滤池蝇，也不散发臭气，本装置可用于家庭污水处理。
