申请日2017.01.06
公开(公告)日2017.04.26
IPC分类号C02F9/02; B01D36/04
摘要

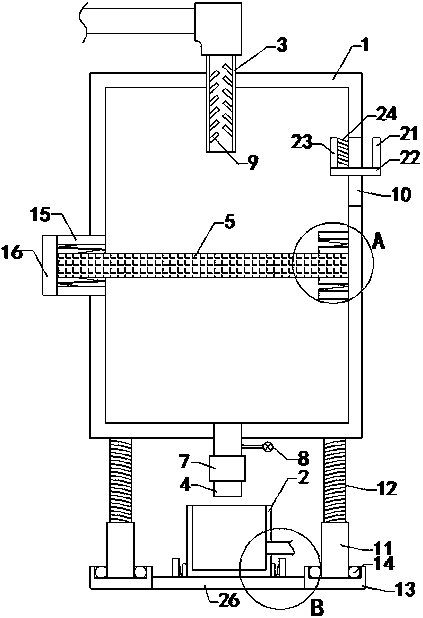

本发明涉及用于污水进行净化过滤的装置的技术领域，特别是涉及一种污水处理设备，其方便进行内部观察，提高使用可靠性，并且可在进水管上进行强制搅拌，从而提高污水处理效果;同时方便筛网拆装处理，而且可进行高度调节，提高使用可靠性，降低使用局限性;包括主体、支架和沉淀池，主体的内部设置有工作腔，主体上设置有进水口和出水口，并在进水口和出水口出分别设置有进水管和第一出水管，沉淀池上设置有第二出水管，第一出水管上设置有控制阀和流量计;还包括多组强制搅拌片，主体的侧壁上设置有观察孔;支架包括四组螺纹管、四组螺纹杆和四组底座;还包括连通管、左上弹簧、左下弹簧、右上弹簧、右下弹簧、上固定板和下固定板。
权利要求书
1.一种污水处理设备，包括主体、支架和沉淀池，主体的内部设置有工作腔，主体上设置有进水口和出水口，并在进水口和出水口出分别设置有进水管和第一出水管，主体的内部横向设置有筛网，沉淀池安装在第一出水管的输出端，沉淀池上设置有第二出水管，第一出水管上设置有控制阀和流量计;其特征在于，还包括多组强制搅拌片，所述多组强制搅拌片均安装在所述进水管的内部，所述主体的侧壁上设置有观察孔，并在观察孔处设置有透明挡板，所述观察孔与工作腔相通;所述支架包括四组螺纹管、四组螺纹杆和四组底座，所述底座的顶端设置有放置槽，并在放置槽内设置有滚珠轴承，所述四组螺纹管中每组螺纹管的底端均插入至一组底座的滚珠轴承内，四组螺纹杆中每组螺纹杆的底端均插入并螺装至一组螺纹管的顶端内部，四组螺纹杆顶端分别与主体底端左前侧、右前侧、左后侧和右后侧连接;还包括连通管，所述主体左侧壁上设置有取放口，所述连通管连通设置在取放口处，并在连通管的左端设置有挡盖，还包括左上弹簧、左下弹簧、右上弹簧、右下弹簧、上固定板和下固定板，所述上固定板和下固定板的右端均与工作腔内右侧壁连接，右上弹簧顶端与上固定板连接，右下弹簧底端与下固定板连接，左上弹簧顶端与连通管内顶壁连接，左下弹簧底端与连通管内顶壁连接，所述筛网的左端卡装在左上弹簧和左下弹簧之间，筛网的右端卡装在右上弹簧和右下弹簧之间。
2.如权利要求1所述的污水处理设备，其特征在于，还包括把手、转轴、带动轴和刷毛，所述把手位于主体的外侧，所述带动轴和刷毛均位于工作腔内，所述转轴的一端与把手连接，转轴的另一端穿过透明挡板并伸入至工作腔内与带动轴连接，所述刷毛安装在所述带动轴上，并且所述刷毛贴紧所述透明挡板。
3.如权利要求2所述的污水处理设备，其特征在于，还包括上卡板和下卡板，所述上卡板安装在右上弹簧底端，下卡板安装在右下弹簧顶端，所述筛网右端卡装在上卡板和下卡板之间。
4.如权利要求3所述的污水处理设备，其特征在于，还包括底板，所述底板的左前端、右前端、左后端和右后端分别与四组底座连接，所述沉淀池可拆卸安装在所述底板上。
5.如权利要求4所述的污水处理设备，其特征在于，还包括左限位板、左限位弹簧、左卡板、右限位板、右限位弹簧和右卡板，所述左限位板和右限位板的底端分别与底板顶端左侧和右侧连接，左限位弹簧左端与左限位板连接，左限位弹簧右端与左卡板连接，右限位弹簧右端与右限位板连接，右限位弹簧左端与右卡板连接，所述沉淀池卡装在左卡板和右卡板之间。
说明书
污水处理设备
技术领域
本发明涉及用于污水进行净化过滤的装置的技术领域，特别是涉及一种污水处理设备。
背景技术
众所周知，污水处理设备是一种用于对污水进行净化和过滤处理的装置，其在现有社会的污水处理领域中得到广泛的使用;现有的污水处理设备包括主体、支架和沉淀池，主体安装在支架上，主体的内部设置有工作腔，主体上设置有进水口和出水口，并在进水口和出水口出分别设置有进水管和第一出水管，主体的内部横向设置有筛网，沉淀池安装在第一出水管的输出端，沉淀池上设置有第二出水管，第一出水管上设置有控制阀和流量计;其使用时通过进水管进水后通过筛网进行筛选，将部分杂质留在筛网上，并通过第一出水管将处理后污水输入至沉淀池内，后通过第二出水管输出至处理池，其使用时处理处内设置有水位探测器，其水位探测器和控制阀均与流量计电连接，水位探测器探测水位后通过流量计控制控制阀的流量输出，从而完成流量的控制;其使用中发现，其工作腔内无法进行观察，从而导致其使用可靠性较低;并且其只能通过筛网的筛选和沉淀池的沉淀进行水处理，处理方式过于单一;而且其筛网安装后筛网上经常会存留淤泥，其不能及时清理，导致其使用可靠性降低;并且其支架高度固定，无法按照环境要求进行高度适应性调节，同时也不能调节主体与沉淀池之间的距离，导致沉淀池只能为固定高度设置，如果需要沉淀池更换为更高时则无法进行，使用局限性较高。
发明内容
为解决上述技术问题，本发明提供一种方便进行内部观察，提高使用可靠性，并且可在进水管上进行强制搅拌，从而提高污水处理效果;同时方便筛网拆装处理，而且可进行高度调节，提高使用可靠性，降低使用局限性的污水处理设备。
本发明的污水处理设备，包括主体、支架和沉淀池，主体的内部设置有工作腔，主体上设置有进水口和出水口，并在进水口和出水口出分别设置有进水管和第一出水管，主体的内部横向设置有筛网，沉淀池安装在第一出水管的输出端，沉淀池上设置有第二出水管，第一出水管上设置有控制阀和流量计;还包括多组强制搅拌片，所述多组强制搅拌片均安装在所述进水管的内部，所述主体的侧壁上设置有观察孔，并在观察孔处设置有透明挡板，所述观察孔与工作腔相通;所述支架包括四组螺纹管、四组螺纹杆和四组底座，所述底座的顶端设置有放置槽，并在放置槽内设置有滚珠轴承，所述四组螺纹管中每组螺纹管的底端均插入至一组底座的滚珠轴承内，四组螺纹杆中每组螺纹杆的底端均插入并螺装至一组螺纹管的顶端内部，四组螺纹杆顶端分别与主体底端左前侧、右前侧、左后侧和右后侧连接;还包括连通管，所述主体左侧壁上设置有取放口，所述连通管连通设置在取放口处，并在连通管的左端设置有挡盖，还包括左上弹簧、左下弹簧、右上弹簧、右下弹簧、上固定板和下固定板，所述上固定板和下固定板的右端均与工作腔内右侧壁连接，右上弹簧顶端与上固定板连接，右下弹簧底端与下固定板连接，左上弹簧顶端与连通管内顶壁连接，左下弹簧底端与连通管内顶壁连接，所述筛网的左端卡装在左上弹簧和左下弹簧之间，筛网的右端卡装在右上弹簧和右下弹簧之间。
本发明的污水处理设备，还包括把手、转轴、带动轴和刷毛，所述把手位于主体的外侧，所述带动轴和刷毛均位于工作腔内，所述转轴的一端与把手连接，转轴的另一端穿过透明挡板并伸入至工作腔内与带动轴连接，所述刷毛安装在所述带动轴上，并且所述刷毛贴紧所述透明挡板。
本发明的污水处理设备，还包括上卡板和下卡板，所述上卡板安装在右上弹簧底端，下卡板安装在右下弹簧顶端，所述筛网右端卡装在上卡板和下卡板之间。
本发明的污水处理设备，还包括底板，所述底板的左前端、右前端、左后端和右后端分别与四组底座连接，所述沉淀池可拆卸安装在所述底板上。
本发明的污水处理设备，还包括左限位板、左限位弹簧、左卡板、右限位板、右限位弹簧和右卡板，所述左限位板和右限位板的底端分别与底板顶端左侧和右侧连接，左限位弹簧左端与左限位板连接，左限位弹簧右端与左卡板连接，右限位弹簧右端与右限位板连接，右限位弹簧左端与右卡板连接，所述沉淀池卡装在左卡板和右卡板之间。
与现有技术相比本发明的有益效果为：通过上述设置，可以通过观察孔对工作腔内部进行观察，从而提高使用可靠性;并且通过强制搅拌片的设计可提升污水处理效果;通过连通管和几组弹簧的设计可方便筛网的取放，并且通过四组螺纹管的旋转与四组螺纹杆之间可形成纵向相对移动，完成高度调节，提高使用可靠性，降低使用局限性。
