申请日2015.09.05
公开(公告)日2015.12.30
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型涉及一种可控温回流式污泥干化装置，包括干化脱水机、开设在干化脱水机上的湿污泥入口、设置在干化脱水机上的湿污泥分布器和与干化脱水机进口端相连通的高温燃烧室以及与干化脱水机出口端相连通的分离室，高温燃烧室进口处连接有减压器，干化脱水机上开设有湿污泥入口，分离室上分别连接有减压蒸发仓和通过管道连通的旋风除尘机，减压蒸发仓出口处分别连接减压器和出料口，旋风除尘机出口处连接有罗兹鼓风机，罗兹鼓风机的出风口连接粉尘收集仓，粉尘收集仓上开设有粉尘收集仓出风口和粉尘收集仓风管，粉尘收集仓出风口与减压器相连通，粉尘收集仓风管与空气相连通。本实用新型的一种可控温回流式污泥干化装置，设计合理，结构简单，污泥干燥速率高，处理成本低。

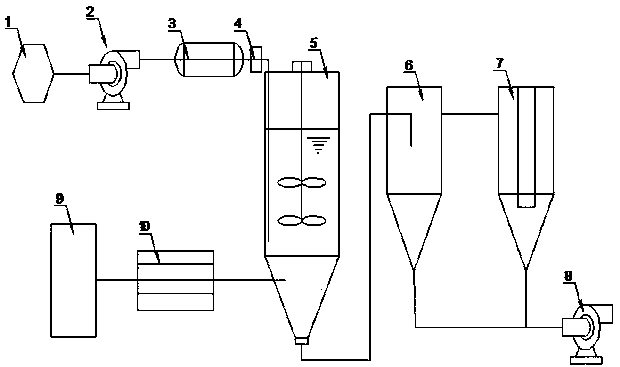

摘要附图
权利要求书
1.一种可控温回流式污泥干化装置，其特征在于：包括干化脱水机(1)、开设在干化脱水机(1)上的湿污泥入口(2)、设置在干化脱水机(1)上的湿污泥分布器(3)和与干化脱水机(1)进口端相连通的高温燃烧室(4)以及与干化脱水机(1)出口端相连通的分离室(5)，所述的高温燃烧室(4)进口处连接有减压器(6)，所述的干化脱水机(1)上开设有湿污泥入口(2)，所述的分离室(5)上分别连接有减压蒸发仓(7)和通过管道连通的旋风除尘机(8)，所述的减压蒸发仓(7)出口处分别连接减压器(6)和出料口(9)，所述的旋风除尘机(8)出口处连接有罗兹鼓风机(10)，罗兹鼓风机(10)的出风口连接粉尘收集仓(11)，所述的粉尘收集仓(11)上开设有粉尘收集仓出风口(12)和粉尘收集仓风管(13)，粉尘收集仓出风口(12)与减压器(6)相连通，粉尘收集仓风管(13)与空气相连通。
2.根据权利要求1所述的一种可控温回流式污泥干化装置，其特征在于：所述的高温燃烧室(4)和干化脱水机(1)连通之间设置有助剂加注口(14)。
3.根据权利要求1所述的一种可控温回流式污泥干化装置，其特征在于：所述的高温燃烧室(4)出口端上开设有余热排放(41)。
说明书
一种可控温回流式污泥干化装置
技术领域
本实用新型属于一种污泥干化处理设备的技术领域，具体涉及一种可控温回流式污泥干化的处理装置。
背景技术
随着我国的城市化进程加快，工业生产的迅速发展，城市人口的增加，城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。据统计，现全国投运的城镇污水处理设施共上千座，每年产生污泥干重1000万吨以上，而且年增长率近10%，污水污泥的处理处置费用较高，在我国污水处理厂的全部建设费用中，用于处理污泥的占20%～50%。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。如何提高污泥处理的脱水率，以及消毒方面，这是污泥处理的重要任务。经过干化后的污泥，可运用于土地改良，建材利用等。
发明内容
本实用新型要解决的技术问题是：为了克服上述中存在的问题，提供一种能够提高污泥干化速率、干燥污泥效率高并且成本低运行高效的污泥干化装置。
本实用新型解决其技术问题所采用的技术方案是：一种一种可控温回流式污泥干化装置，包括干化脱水机、开设在干化脱水机上的湿污泥入口、设置在干化脱水机上的湿污泥分布器和与干化脱水机进口端相连通的高温燃烧室以及与干化脱水机出口端相连通的分离室，能够将污泥进行分离脱水，所述的高温燃烧室进口处连接有减压器，利用喷射的原理，将回收的污泥再次均匀分布到高温燃烧室内，所述的干化脱水机上开设有湿污泥入口，所述的分离室上分别连接有减压蒸发仓和通过管道连通的旋风除尘机，所述的减压蒸发仓出口处分别连接减压器和出料口，出料口处可以装上布袋后进行包装，所述的旋风除尘机出口处连接有罗兹鼓风机，利用罗兹鼓风机能够快速将带有粉尘的气体吸到粉尘收集仓内，罗兹鼓风机的出风口连接粉尘收集仓，所述的粉尘收集仓上开设有粉尘收集仓出风口和粉尘收集仓风管，粉尘收集仓出风口与减压器相连通，粉尘收集仓风管与空气相连通，满足排放废气的要求。
为了能够使污泥在受热后能够尽快分离，所述的高温燃烧室和干化脱水机连通之间设置有助剂加注口。
为了能够使有毒、有害气体完全净化后进行排放满足国家废气标准的气体，所述的高温燃烧室出口端上开设有余热排放。
本实用新型的有益效果是，本实用新型的污泥干化装置，将湿污泥经分离室、旋风除尘机混合后，一方面能够有效地将污泥中的有害物质分离出来，另方面能够有效地分解并排出满足国家废气排放标准的要求，此装置设计合理，结构简单，污泥干燥速率高，处理成本低。
