申请日2015.09.06
公开(公告)日2016.03.02
IPC分类号C02F11/12; B01D39/08
摘要
本实用新型提供了一种电渗透污泥高干脱水设备的专用滤布,包括滤布本体，滤布本体的下面还设有网格布，滤布本体和网格布共同构成滤布;滤布本体在上表面，与泥饼接触;网格布与滤室密封面、接触。该滤布比较常规滤布，结构简单、拆装方便，具有耐热、便于脱料、耐磨、寿命长、密封性好、运行可靠等特点。能够实现污泥含水率降低，比普通滤布寿命提高2-3倍，每吨污泥节约电耗10kwh。

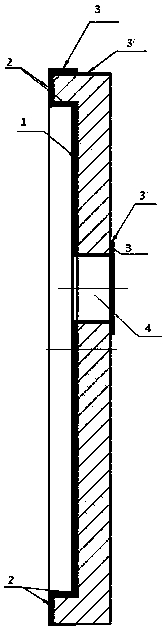

摘要附图
权利要求书
1.一种电渗透污泥高干脱水设备的专用滤布，包括滤布本体，其特征在于，所述的滤布本体的下面还设有网格布，所述滤布本体和网格布共同构成滤布(1);
所述滤布本体在上表面，与泥饼接触;
所述网格布与滤室密封面(1/)接触。
2.如权利要求1所述的专用滤布，其特征在于，所述滤布(1)向外沿伸至钢制滤板四周边框面板，滤室的四个边缘和四周边框面板的滤布(1)下面还缝制有用于密封滤室四周框表面的密封布垫(2)，所述的密封布垫使用材质为针刺毡。
3.如权利要求2所述的专用滤布,其特征在于，所述滤布本体的材质为锦纶单丝滤布;所述网格布材质为锦纶复丝网格。
4.如权利要求2或3所述的专用滤布,所述密封布垫(2)的厚度为2~3mm。
5.如权利要求1或2所述的专用滤布，所述滤布(1)的上端、左右两端以及中心管(4)背面周边缝制魔术扣园毛面(3)，与钢制滤板上相对应的外缘魔术扣倒钩面(3/)扣合，其中缝制魔术扣园毛面(3)和魔术扣倒钩面(3/)与所述钢制滤板的外型相适配。
说明书
一种电渗透污泥高干脱水设备的专用滤布
技术领域
本实用新型涉及污泥处置设备部件领域，具体涉及电渗透污泥高干脱水设备固液分离装
置滤布。
背景技术
电渗透污泥高干脱水设备能够满足污泥深度脱水、干化乃至最终处置要求，达到污泥减量化、无害化、资源化目标。将脱水效率提高2-3倍，污泥脱水后含水率可以从80%降至40%以下。由于未添加药剂，深度脱水泥饼有机质几乎没有损失，热值较高，尤其适合焚烧。
但实际使用发现，普通750B系列滤布存在不耐热、局部不易脱料、寿命低等缺点。
发明内容
本实用新型提供一种电渗透污泥高干脱水设备专用滤布。
本实用新型的技术方案是这样的：
一种电渗透污泥脱水设备的专用滤布,包括滤布本体，滤布本体的下面还设有网格布，滤布本体和网格布共同构成滤布;
滤布本体在上表面，与泥饼接触;网格布与滤室密封面、接触。
进一步地，滤布向外沿伸至钢制滤板四周边框面板，滤室的四个边缘和四周边框面板的滤布下面还缝制有用于密封滤室四周框表面的密封布垫，所述的密封布垫使用材质为针刺毡。
进一步地，滤布本体的材质为锦纶单丝滤布;网格布材质为锦纶复丝网格。
进一步地，密封布垫的厚度为2~3mm。
进一步地，滤布的上端、左右两端以及中心管背面周边缝制魔术扣园毛面，与钢制滤板上相对应的外缘魔术扣倒钩面扣合，其中缝制魔术扣园毛面和魔术扣倒钩面与所述钢制滤板的外型相适配。
有益效果：
滤布本体下面增设有网格布，增加了滤布的耐磨性能，延长了滤布的使用寿命。
滤布下面还缝制有用于密封滤室四周框表面的密封布垫，有利于在压榨泥饼时效率的提高。
滤布上侧、两以及中心管缝制魔术扣园毛面，与滤室对应方位魔术扣倒钩面扣合，达到快速拆装更换作用。
该滤布比较常规滤布，结构简单、拆装方便，具有耐热、便于脱料、耐磨、寿命长、密封性好、运行可靠等特点。能够实现污泥含水率降低，比普通滤布寿命提高2-3倍，每吨污泥节约电耗10kwh。
