申请日2015.09.06
公开(公告)日2016.02.10
IPC分类号B09C1/08
摘要
本实用新型公开了基于城市污泥的园林培育装置，属于土壤绿化领域，主要解决随着工业化的发展，土壤不端受到各种伤害，通过土壤的自净能力和稀释作用很难消除，治理污染土壤通长成本高且周期长的问题，所述混合箱为封闭式柱形空心体结构，所述混合箱的两端面设有容纳转轴的圆形孔，所述轮子设有两个，所述两个轮子通过转轴实现连接，所述旋转叶片为波浪式环形结构设计，所述旋转叶片围绕在转轴的回转面外，所述旋转叶片通过多个连接杆与转轴实现焊接固定，所述药筒通过固定支架将药筒固定在混合箱的正上方的上表面，本实用新型新颖独特，通过添加药物改善园林土壤，很好的满足了其使用需求，解决了现有的问题，提高土壤改良质量。

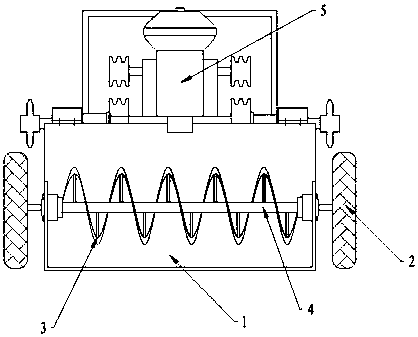

摘要附图
权利要求书
1.基于城市污泥的园林培育装置，结构包括：混合箱(1)、轮子(2)、旋转叶片(3)、转轴(4)、药筒(5);其特征是：所述混合箱(1)为封闭式柱形空心体结构，所述混合箱(1)的两端面设有容纳转轴(4)的圆形孔，所述轮子(2)设有两个，所述两个轮子(2)通过转轴(4)实现连接，所述旋转叶片(3)为波浪式环形结构设计，所述旋转叶片(3)围绕在转轴(4)的回转面外，所述旋转叶片(3)通过多个连接杆与转轴(4)实现焊接固定，所述转轴(4)穿过混合箱(1)两端面的圆形孔，所述药筒(5)通过固定支架将药筒(5)固定在混合箱(1)的正上方的上表面。
2.根据权利要求1所述的基于城市污泥的园林培育装置，其特征是：所述混合箱(1)的两端面容纳转轴(4)的圆形孔直径大于转轴(4)的直径。
3.根据权利要求1所述的基于城市污泥的园林培育装置，其特征是：所述旋转叶片(3)设在混合箱内，所述旋转叶片(3)的长度小于混合箱(1)的长度，所述转轴(4)的长度大于混合箱(1)的长度。
4.根据权利要求1所述的基于城市污泥的园林培育装置，其特征是：所述转轴(4)穿过混合箱(1)两端面的圆形孔，所述混合箱(1)两端的圆形孔设有垫片实现密封。
说明书
基于城市污泥的园林培育装置
技术领域
本实用新型涉及基于城市污泥的园林培育装置，属于土壤绿化领域。
背景技术
土壤污染物大致可分为无机污染物和有机污染物两大类。无机污染物主要包括酸、碱、重金属，盐类、放射性元素铯、锶的化合物、含砷、硒、氟的化合物等。有机污染物主要包括有机农药、酚类、氰化物、石油、合成洗涤剂、3，4-苯并芘以及由城市污水、污泥及厩肥带来的有害微生物等。当土壤中含有害物质过多，超过土壤的自净能力，就会引起土壤的组成、结构和功能发生变化，微生物活动受到抑制，有害物质或其分解产物在土壤中逐渐积累通过“土壤→植物→人体”，或通过“土壤→水→人体”间接被人体吸收，达到危害人体健康的程度，就是土壤污染。
人为活动产生的污染物进入土壤并积累到一定程度，引起土壤质量恶化，并进而造成农作物中某些指标超过国家标准的现象，称为土壤污染。污染物进入土壤的途径是多样的，废气中含有的污染物质，特别是颗粒物，在重力作用下沉降到地面进入土壤，废水中携带大量污染物进入土壤，固体废物中的污染物直接进入土壤或其渗出液进入土壤。其中最主要的是污水灌溉带来的土壤污染。农药、化肥的大量使用，造成土壤有机质含量下降，土壤板结，也是土壤污染的来源之一。土壤污染除导致土壤质量下降、农作物产量和品质下降外，更为严重的是土壤对污染物具有富集作用，一些毒性大的污染物，如汞、镉等富集到作物果实中，人或牲畜食用后发生中毒。如我国辽宁沈阳张士灌区由于长期引用工业废水灌溉，导致土壤和稻米中重金属镉含量超标，人畜不能食用。土壤不能再作为耕地，只能改作他用。
随着工业化的发展，土壤不端受到各种伤害，污染物可以通过各种途径进入土壤，通过土壤的自净能力和稀释作用很难消除，治理污染土壤通长成本高且周期长。
实用新型内容
本实用新型针对随着工业化的发展，土壤不端受到各种伤害，污染物可以通过各种途径进入土壤，通过土壤的自净能力和稀释作用很难消除，治理污染土壤通长成本高且周期长。
本实用新型解决其技术问题所采取的技术方案是：
该基于城市污泥的园林培育装置，其结构包括：混合箱、轮子、旋转叶片、转轴、药筒;所述混合箱为封闭式柱形空心体结构，所述混合箱的两端面设有容纳转轴的圆形孔，所述轮子设有两个，所述两个轮子通过转轴实现连接，所述旋转叶片为波浪式环形结构设计，所述旋转叶片围绕在转轴的回转面外，所述旋转叶片通过多个连接杆与转轴实现焊接固定，所述转轴穿过混合箱两端面的圆形孔，所述药筒通过固定支架将药筒固定在混合箱的正上方的上表面。
所述混合箱的两端面容纳转轴的圆形孔直径大于转轴的直径。
所述旋转叶片设在混合箱内，所述旋转叶片的长度小于混合箱的长度，所述转轴的长度大于混合箱的长度。
所述旋转轴穿过混合箱两端面的圆形孔，所述混合箱两端的圆形孔设有垫片实现密封。
本实用新型有如下优点：
1.本实用新型新颖独特，通过添加药物改善园林土壤，很好的满足了其使用需求，解决了随着工业化的发展，土壤不端受到各种伤害，污染物可以通过各种途径进入土壤，通过土壤的自净能力和稀释作用很难消除，治理污染土壤通长成本高且周期长的问题，提高土壤改良质量。
2.本实用新型结构简单，制作方便，部件材质价格低廉，工艺性好，制作成本低，应用性广。
