申请日2015.09.05
公开(公告)日2016.01.06
IPC分类号C02F11/12
摘要
本实用新型涉及一种全自动加药浓缩高效格栅脱水板带式污泥脱水机，包括机架及安装在机架上的滚筒、传动装置、上滤网、下滤网、上网张紧部、下网张紧部、栅格刮水部、集水槽、清洗装置、调偏装置、刮泥板、放料箱。在上滤网和下滤网脱水段的下面均设有栅格刮水部，在上滤网和下滤网运行的过程中，便于刮掉渗透到上滤网和下滤网下面的水，提高脱水效果。本实用新型的有益效果是：占地体积小，自动化程度高，操作维修方便，需要的动力小，耗能低，生产效率高，可广泛应用于造纸、化工、制药及酿酒的污水处理。

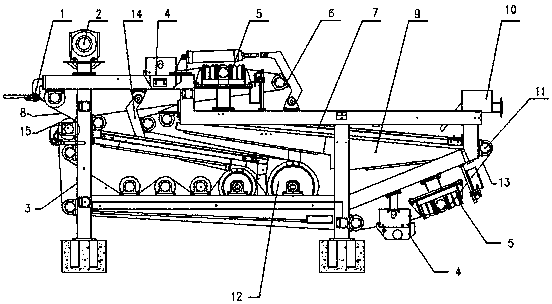

摘要附图
权利要求书
1.一种全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：包括机架及安装在机架上的滚筒、传动装置、上滤网、下滤网、上网张紧部、下网张紧部、栅格刮水部、集水槽、清洗装置、调偏装置、刮泥板、放料箱。
2.根据权利要求1所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述滚筒固定在机架的下部，在滚筒的外表面设有一层耐腐蚀胶保护层，在靠近轴承的滚筒部位设有防水台。
3.根据权利要求1所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述传动装置包括电动机、主动辊和导辊，电动机固定在机架前部的上面，通过传送带与主动辊相连接，用以带动上滤网、下滤网运行，导辊固定在机架上，用以引导上滤网、下滤网运行。
4.根据权利要求1所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述上滤网和下滤网由聚酯单丝编织而成，在上滤网和下滤网脱水段的下面均设有栅格刮水部，在每个栅格刮水部的下面设有集水槽。
5.根据权利要求3所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述栅格刮水部为长方形塑料栅格板。
6.根据权利要求1所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述上网张紧部和下网张紧部均由气缸、张紧轮、支撑臂和固定座组成，气缸的底座固定在机架上，气缸的活塞杆与支撑臂的一端相连接，支撑臂的另一端通过轴销与固定座相连接，在支撑臂上设有张紧轮，固定座固定在机架上。
7.根据权利要求1所述的全自动加药浓缩高效格栅脱水板带式污泥脱水机，其特征在于：所述调偏装置包括调偏阀、调偏气缸和调偏辊。
说明书
全自动加药浓缩高效格栅脱水板带式污泥脱水机
技术领域：
本实用新型涉及一种污泥脱水机，特别涉及一种全自动加药浓缩高效格栅脱水板带式污泥脱水机。
背景技术：
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。各种污泥对脱水机的适应有一定的不同，目前国内污泥脱水机的常用机型有：离心式、滤带式、螺旋环牒式及板框式。离心式：三种污泥均能适应，但耗能高、高转速导致噪音大。螺旋环牒式：以日式样机为代表的第一代脱水机国内已推广应用了3-4年，缺点是产量偏低。带式污泥脱水机：由上下两条张紧的滤带夹带着污泥层，从一连串有规律排列的辊压筒中呈S形经过，依靠滤带本身的张力形成对污泥层的压榨和剪切力，把污泥层中的毛细水挤压出来，从而实现污泥脱水。带式压滤机受污泥负荷波动的影响小，还具有出泥含水率较低且工作稳定启耗少、管理控制相对简单、对运转人员的素质要求不高等特点。同时，由于带式压滤脱水机进入国内较早，已有相当数量的厂家可以生产这种设备。在污水处理工程建设决策时，可以选用带式压滤机以降低工程投资，目前，国内新建的污水处理厂大多采用带式压滤脱水机。带式污泥脱水机适应物化污泥，且滤饼含水率低，但对混合污泥和生化污泥的适应性差，回流污泥多，反冲洗用水量大、能耗高，维修复杂。
发明内容：
本实用新型的目的是为了克服现有带式污泥脱水机的不足，提供一种占地体积小，节约用水、能耗低，操作维修方便的全自动加药浓缩高效格栅脱水板带式污泥脱水机。
为实现上述目的，本实用新型采用的技术方案为：一种全自动加药浓缩高效格栅脱水板带式污泥脱水机，包括机架及安装在机架上的滚筒、传动装置、上滤网、下滤网、上网张紧部、下网张紧部、栅格刮水部、集水槽、清洗装置、调偏装置、刮泥板、放料箱。
所述滚筒固定在机架的下部，在滚筒的外表面设有一层耐腐蚀胶保护层，防止滚筒被腐蚀，延长滚筒的使用寿命。在靠近轴承的滚筒部位设有防水台，保护轴承，防止轴承进水，延长轴承的使用寿命。
所述传动装置包括电动机、主动辊和导辊，电动机固定在机架前部的上面，通过传送带与主动辊相连接，用以带动上滤网、下滤网运行，导辊固定在机架上，用以引导上滤网、下滤网运行。
所述上滤网和下滤网由聚酯单丝编织而成，在上滤网和下滤网脱水段的下面均设有栅格刮水部，在上滤网和下滤网运行的过程中，便于刮掉渗透到上滤网和下滤网下面的水，提高脱水效果。在每个栅格刮水部的下面设有集水槽，可将从栅格刮水部刮下的水聚集集水槽内，然后经排水管流到指定的地方，防止从污泥中脱出的水污染机体。
所述栅格刮水部为长方形塑料栅格板，硬度高，摩擦力小，刮水效果好，耐腐蚀，使用寿命长。
所述上网张紧部和下网张紧部均由气缸、张紧轮、支撑臂和固定座组成，气缸的底座固定在机架上，气缸的活塞杆与支撑臂的一端相连接，支撑臂的另一端通过轴销与固定座相连接，在支撑臂上设有张紧轮，固定座固定在机架上。
所述清洗装置由喷水管和清洗接水箱组成，当上滤网和下滤网运行到清洗装置时，喷水管喷出高压水，清洗掉残留在上滤网和下滤网上的污泥，为下个循环脱水做准备。所清洗后的污水聚集在清洗接水箱内，再由清洗接水箱上的排水管排到指定位置。
所述调偏装置包括调偏阀、调偏气缸和调偏辊，当上滤网或下滤网跑偏时，通过调偏阀将信号反馈到调偏气缸上，改变气缸的进气方向，使调偏辊偏斜一定的角度，从而使上滤网或下滤网获得一个调偏分力，促使跑偏的上滤网或下滤网进入正常位置。
本实用新型的有益效果是：占地体积小，自动化程度高，操作维修方便，需要的动力小，耗能低，生产效率高，可广泛应用于造纸、化工、制药及酿酒的污水处理。
