申请日2015.11.02
公开(公告)日2016.04.13
IPC分类号C02F3/28
摘要
本实用新型涉及污水处理设备领域，具体公开了一种市政污水深床脱氮除磷滤池装置。本实用新型的滤池装置包括滤上水头，均质滤料层，承托层，滤砖，收水渠;所述滤上水头安装设置在滤池上，滤池底部由下往上依次铺设均质滤料层、承托层、滤砖，滤池底部出口还安装设置有收水渠。与传统滤池相比，本实用新型的滤池装置滤床更深，滤料粒径更大，滤料球形度高，滤料纳污过滤能力增强;水头损失小;T形滤砖滤砖结构反冲洗效率更高;无易损件，无需维修更换，操作简便。
权利要求书
1.一种市政污水深床脱氮除磷滤池装置，其特征在于：包括滤上水头、均质滤料层、承托层、滤砖、收水渠;所述滤上水头安装设置在滤池上，滤池底部由下往上依次铺设均质滤料层、承托层、滤砖，滤池底部出口还安装设置有收水渠。
2.根据权利要求1所述的市政污水深床脱氮除磷滤池装置，其特征在于：所述均质滤料层由硅砂组成;所述均质滤料层高度为1.8-2.4m，均质系数小于1.35。
3.根据权利要求2所述的市政污水深床脱氮除磷滤池装置，其特征在于：所述均质滤料层的硅砂为球形，所述硅砂的球形度为0.8-0.9，莫氏硬度为6-7。
4.根据权利要求1所述的市政污水深床脱氮除磷滤池装置，其特征在于：所述承托层为卵石，承托层高度为0.45m。
5.根据权利要求1所述的市政污水深床脱氮除磷滤池装置，其特征在于：所述滤砖为T形滤砖，滤砖高度为0.2m。
说明书
一种市政污水深床脱氮除磷滤池装置
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种市政污水深床脱氮除磷滤池装置。
背景技术
我国是世界上13个贫水国家之一，随着我国经济的发展，水资源供需矛盾日益尖锐。在常规水资源越来越不能满足人类对水的需求时，逐渐关注一些非常规的水资源，如污废水资源等的循环利用，有助于可持续发展。
过滤池在污水处理领域中具有十分重要的地位，传统滤池主要采用石英砂滤料，石英砂粒由于密度大，比表面积、孔隙率小，当污水流经滤层时阻力很大，生物量少，由此造成滤池负荷不高、水头损失大。滤池在运行一段时间后，由于截留物的不断增加，致使阻力增加，因此有必要对滤池进行反冲洗，然而现有技术的反冲洗结构比较复杂，日常检修麻烦，成本较高，且其反冲洗成本高，用水量大，造成资源浪费。
实用新型内容
有鉴于此，有必要针对上述的问题，提供一种市政污水深床脱氮除磷滤池装置。
本实用新型采取的技术方案为：

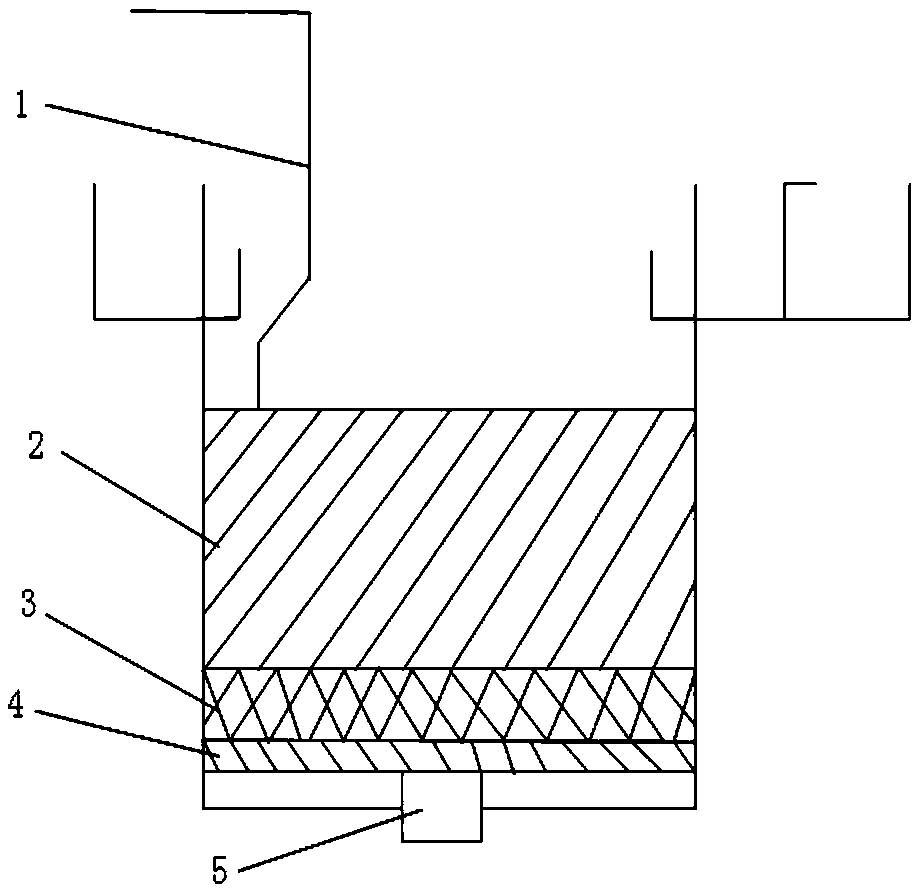

本实用新型的市政污水深床脱氮除磷滤池包括滤上水头、均质滤料层、承托层、滤砖、收水渠;所述滤上水头安装设置在滤池上，滤池底部由下往上依次铺设均质滤料层、承托层、滤砖，滤池底部出口还安装设置有收水渠。
进一步的，所述均质滤料层由硅砂组成;所述均质滤料层高度为1.8-2.4m，均质系数小于1.35。
进一步的，所述均质滤料层的硅砂为球形，所述硅砂的球形度为0.8-0.9， 莫氏硬度为6-7。
进一步的，所述承托层为卵石，承托层高度为0.45m。
进一步的，所述滤砖为T形滤砖，滤砖高度为0.2m。
本实用新型的有益效果如下：
本实用新型滤池装置具有集物理过滤，化学微絮凝，生物反硝化于一体的功能。与传统滤池相比，本实用新型滤床更深，滤料粒径更大，滤料球形度高，滤料纳污过滤能力增强;水头损失小;T形滤砖滤砖结构反冲洗效率更高;无易损件，无需维修更换，操作简便。
