申请日2015.07.17
公开(公告)日2015.12.16
IPC分类号C02F9/04; B01D53/78; B01D53/86; B01D53/72; C02F103/14; B09B3/00; C02F1/00; C02F1/72; B01D47/06
摘要

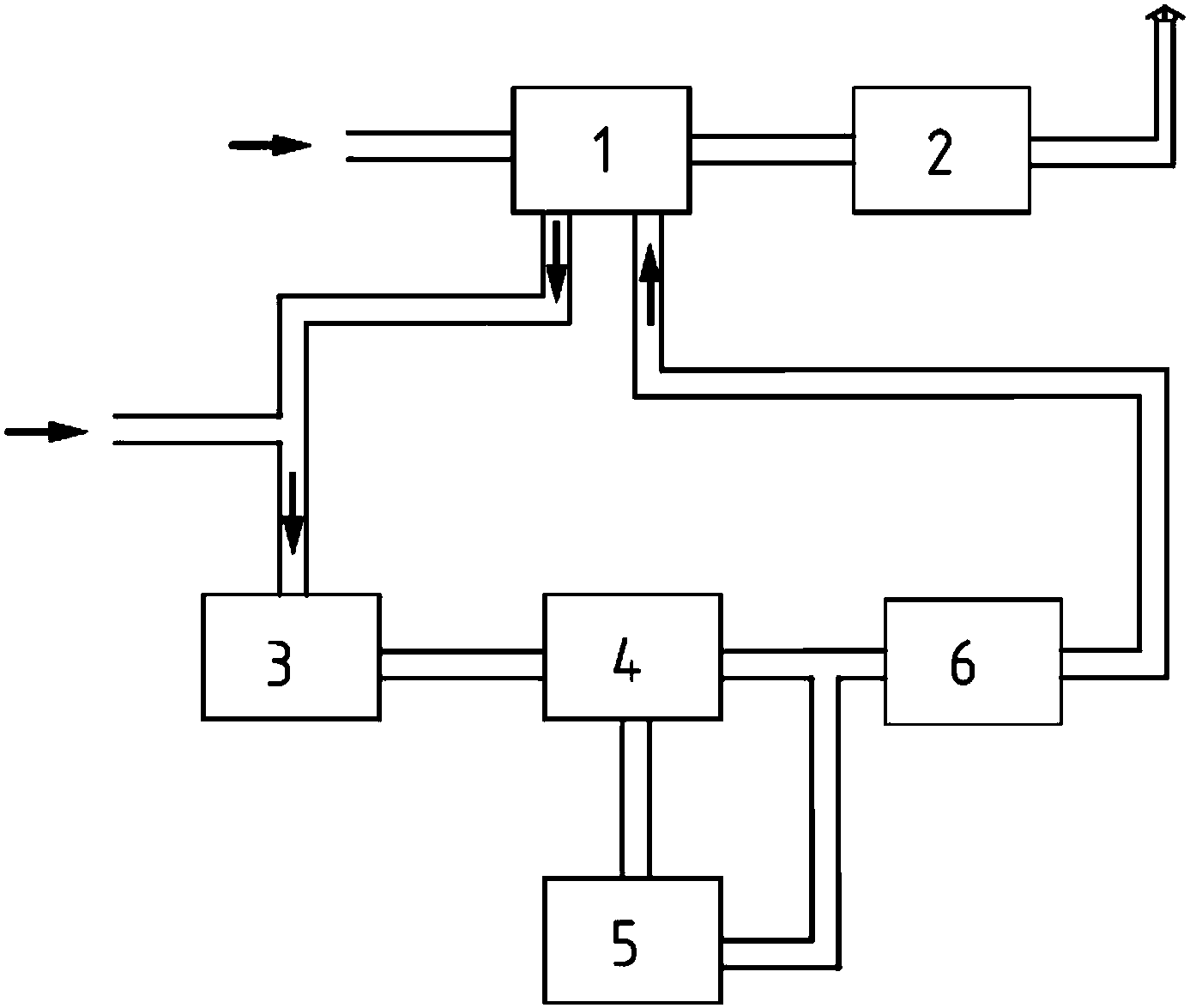

本实用新型公开了一种喷漆废气废水一体化处理系统，包括废气处理系统和废水处理系统。其中，废气处理系统包括依次连通的洗涤处理单元和干式废气处理单元。废水处理系统包括废水收集槽、废水处理单元、废渣处理单元和清水槽。废水处理单元为多级废水处理单元，废水处理单元的入口与废水收集槽连通;废水处理单元的出口包括第一出口和第二出口，且分别与废渣处理单元和清水槽连通。清水槽的出口与洗涤处理单元中的循环水池连通。该系统具有高效净化废气和废水，以及废水零排放的特点。此外，将废气处理系统和废水处理系统一体化，可节省中间环节，提高设备的紧凑性，降低系统的运行成本。
权利要求书
1.一种喷漆废气废水一体化处理系统，其特征在于，包括废气处理系 统和废水处理系统;
所述废气处理系统包括洗涤处理单元(1)和干式废气处理单元(2)， 所述洗涤处理单元(1)的入气口为废气进气口，所述洗涤处理单元(1) 的出气口与所述干式废气处理单元(2)的入气口连通;
所述废水处理系统包括废水处理单元(4)、废渣处理单元(5)、清 水槽(6)和用于收集所述洗涤处理单元(1)和/或喷漆厂房所产生的废水 的废水收集槽(3)，所述废水处理单元(4)为多级废水处理单元，所述 废水处理单元(4)的入口与所述废水收集槽(3)通过管道连通;所述废 水处理单元(4)的出口包括第一出口和第二出口，其中，所述第一出口与 所述废渣处理单元(5)通过管道连通，所述第二出口与所述清水槽(6) 的入口通过管道连通;所述清水槽(6)的出口与所述洗涤处理单元(1) 中的循环水池通过管道连通。
2.根据权利要求1所述的喷漆废气废水一体化处理系统，其特征在于， 所述废渣处理单元(5)中的液体流至所述清水槽(6)的入口;所述废水 处理单元(4)包括依次连通的第一反应槽(41)、第二反应槽(42)和漆 水分离槽(43)，所述第一反应槽(41)的入口与所述废水收集槽(3)通 过管道连通，所述漆水分离槽(43)的出口即为所述废水处理单元(4)的 出口，所述第一反应槽(41)和所述第二反应槽(42)内均设有搅拌器。
3.根据权利要求1或2所述的喷漆废气废水一体化处理系统，其特征 在于，所述废渣处理单元(5)包括废渣收集槽(51)和压滤机(52)，所 述废渣收集槽(51)的入口与所述第一出口连通;所述废渣收集槽(51) 包括上出口和下出口，其中，所述上出口与所述清水槽(6)的入口通过管 道连通，所述下出口与所述压滤机(52)的入口连通;所述压滤机(52) 的液体出口与所述清水槽(6)的入口通过管道连通。
4.根据权利要求3所述的喷漆废气废水一体化处理系统，其特征在于， 所述第一出口与所述废渣收集槽(51)的入口之间设有气动阀(8)，所述 废渣收集槽(51)与所述压滤机(52)之间设有气动泵(53)。
5.根据权利要求1所述的喷漆废气废水一体化处理系统，其特征在于， 所述洗涤处理单元(1)包括依次连通的去渣洗涤塔(11)和氧化洗涤塔(12)， 所述去渣洗涤塔(11)与喷漆厂房通过管道连通，所述氧化洗涤塔(12) 与所述干式废气处理单元(2)的入气口连通。
6.根据权利要求5所述的喷漆废气废水一体化处理系统，其特征在于， 所述干式废气处理单元(2)包括光触媒分解塔(21)。
7.根据权利要求6所述的喷漆废气废水一体化处理系统，其特征在于， 所述洗涤处理单元(1)还包括用于对所述去渣洗涤塔(11)和所述氧化洗 涤塔(12)中的循环水池进行曝气调匀的曝气系统，所述曝气系统包括曝 气鼓风机(102)和与所述曝气鼓风机(102)连接的曝气管(103)，所述 去渣洗涤塔(11)、所述氧化洗涤塔(12)以及所述光触媒分解塔(21) 均连接水泵(101)。
8.根据权利要求5或6所述的喷漆废气废水一体化处理系统，其特征 在于，所述去渣洗涤塔(11)为多段式去渣洗涤塔(11)，所述氧化洗涤 塔(12)为旋风式氧化洗涤塔。
9.根据权利要求8所述的喷漆废气废水一体化处理系统，其特征在于， 所述多段式去渣洗涤塔(11)为两段式洗涤塔，包括湿式除尘器(111)和 与所述湿式除尘器(111)连通的第一洗涤塔(112)，所述第一洗涤塔(112) 包括除水层和除漆层，所述第一洗涤塔(112)与第一加药机连接;所述氧 化洗涤塔(12)包括除水层和氧化层，所述第一洗涤塔(112)与所述氧化 洗涤塔(12)之间设有抽风机(13)。
10.根据权利要求1或5所述的喷漆废气废水一体化处理系统，其特征 在于，所述废水收集槽(3)与鼓风机(7)连接，所述废水收集槽(3)内 设有至少一个第一物料泵(31)，所述清水槽(6)内设有至少一个第二物 料泵(61)。
说明书
喷漆废气废水一体化处理系统
技术领域
本实用新型涉及喷漆处理装置系统，特别涉及一种喷漆废气废水一体 化处理系统。
背景技术
喷漆，是工业加工较为常用的表面处理工序之一。喷漆工序过程中会 产生大量的废气，这些废气主要为颗粒状污染物以及如苯、甲苯和二甲苯 等有机性挥发气体，而这些废气对人体有害，需经过废气处理达标后才能 够排放至大气中。通常，废气处理过程中，会使用大量的清水以洗涤废气， 一方面可去除废气中的颗粒物，同时另一方面也可提高捕捉漆雾的能力并 减少管道堵塞，这样，在废气处理过程中也会产生大量的废水，这些废水 如若直接排放，则会严重影响周围的环境。为了减少废水的污染，有些厂 家会将这些废水单独进行简单的水处理工序后，直接排放，这样不仅造成 水浪费，同时除污效果不理想，处理的水质也无法满足工业应用的要求。 此外，常规的废气处理系统的废气处理能力有限以及其废气处理效果还有 待提高。
实用新型内容
本实用新型的目的是为了提高涂漆废气废水的处理能力及处理效果， 以及减少废水排放，提供了一种高效净化废气和废水、废水零排放的喷漆 废气废水一体化处理系统，解决上述问题的一个或多个。
根据本实用新型的一个方面，提供一种喷漆废气废水一体化处理系统， 包括废气处理系统和废水处理系统。其中，
废气处理系统包括洗涤处理单元和干式废气处理单元，洗涤处理单元 的入气口为废气进气口，洗涤处理单元的出气口与干式废气处理单元的入 气口连通。
废水处理系统包括废水处理单元、废渣处理单元、清水槽和用于收集 洗涤处理单元和/或喷漆厂房所产生的废水的废水收集槽。废水处理单元为 多级废水处理单元，废水处理单元的入口与废水收集槽通过管道连通，废 水处理单元的出口包括第一出口和第二出口，其中，第一出口与废渣处理 单元通过管道连通，第二出口与清水槽的入口通过管道连通。清水槽的出 口与洗涤处理单元中的循环水池通过管道连通。
其有益效果是，由于废气处理系统包括洗涤处理单元和干式废气处理 单元，如此多级废气处理系统也能够更好的废气处理效果及处理能力。由 于废水处理系统用于处理洗涤处理单元和/或喷漆厂房所产生的废水，且废 水经过多级废水处理单元处理，可实现更好的废水处理效果;经过处理后 的废水最后流回至洗涤处理单元的循环水池中，进行循环利用，达到节约 水资源以及污水零排放的效果。此外，废气处理和废水处理系统一体化， 可节省中间环节，提高设备的紧凑性，降低系统的运行成本。
在一些实施方式中，废渣处理单元中的液体流至清水槽的入口。废水 处理单元包括依次连通的第一反应槽、第二反应槽和漆水分离槽，第一反 应槽的入口与废水收集槽通过管道连通，漆水分离槽的出口即为废水处理 单元的出口，第一反应槽和第二反应槽内均设有搅拌器。其有益效果是， 由于废水处理单元为二级废水处理单元，该第二废水处理单元包括用于快 速混合的第一反应槽和用于慢速混合的第二反应槽，该二级废水处理单元 不仅具有良好的废水处理能力，同时简化了处理流程，使整个装置结构紧 凑。
在一些实施方式中，废渣处理单元包括废渣收集槽和压滤机，废渣收 集槽的入口与第一出口连通，废渣收集槽包括上出口和下出口，其中，上 出口与清水槽的入口通过管道连通，下出口与压滤机的入口连通;压滤机 的液体出口与清水槽的入口通过管道连通。其有益效果是，废渣处理单元 用于将废水处理过程中所产生的固体物质收集处理，通过压滤机将废渣压 滤脱水，所产生的压滤也流回至清水槽中，并可最终流回至废气处理系统 中循环使用，避免水浪费;另外，废渣经过压滤机所产生的漆渣还可以回 收利用作为制备漆的原料。
在一些实施方式中，第一出口与废渣收集槽的入口之间设有气动阀， 废渣收集槽与压滤机之间设有气动泵。其有益效果是，气动阀用于控制废 水处理单元中的废渣的排出。由于气动泵是以压缩空气作为动力，流量随 背压的变化可自动调节，非常适合中高粘度及颗粒含量较多的流体。气动 泵为将废渣收集槽中的废渣输送至压滤机提供动力。
在一些实施方式中，洗涤处理单元包括依次连通的去渣洗涤塔和氧化 洗涤塔，去渣洗涤塔与喷漆厂房通过管道连通，氧化洗涤塔与干式废气处 理单元的入气口连通。其有益效果是，去渣洗涤塔用于废气中大部分颗粒 物的去除，氧化洗涤塔用于对废气中挥发性气体进行初级氧化去除。
在一些实施方式中，干式废气处理单元包括光触媒分解塔。其有益效 果是，光触媒分解塔用于对残留的挥发性气体进行深层净化处理，提高废 气污染物的去除率。
在一些实施方式中，洗涤处理单元还包括用于对去渣洗涤塔和氧化洗 涤塔中的循环水池进行曝气调匀的曝气系统，曝气系统包括曝气鼓风机和 与曝气鼓风机连接的曝气管。去渣洗涤塔、氧化洗涤塔以及光触媒分解塔 均连接水泵。其有益效果是，由于使用的曝气系统用于对循环水池进行曝 气调匀，取代了传统的搅拌机，可达到高效节能的效果。
在一些实施方式中，去渣洗涤塔为多段式去渣洗涤塔，氧化洗涤塔为 旋风式氧化洗涤塔。其有益效果是，多段式去渣洗涤塔的去渣效果更好; 旋风式氧化洗涤塔的废气氧化处理效果好。
在一些实施方式中，多段式去渣洗涤塔为两段式洗涤塔，包括湿式除 尘器和与湿式除尘器连通的第一洗涤塔。第一洗涤塔包括除水层和除漆层， 第一洗涤塔与第一加药机连接。氧化洗涤塔包括除水层和氧化层。第一洗 涤塔与氧化洗涤塔之间设有抽风机。其有益效果是，采用湿式除尘器，使 废气中的颗粒与液体接触，利用水滴和颗粒的惯性或利用水与颗粒的充分 混合作用等原理，实现废气中颗粒的分离效果。第一洗涤塔用于进一步除 去废气中的颗粒物。由于第一洗涤塔连接有加药机，如此可加入破除废气 漆雾黏性的物质，可减少后段系统的堵塞以及增加对漆雾的捕捉能力，提 高废气的净化效果。增加的抽风机，可更好的将第一洗涤塔的废气运输至 旋风氧化洗涤塔进行净化处理。
在一些实施方式中，废水收集槽与鼓风机连接，废水收集槽内设有至 少一个第一物料泵，清水槽内设有至少一个第二物料泵。其有益效果是， 增加的鼓风机，可使废水收集槽中的废渣溶液曝气调匀，避免漆渣沉积而 无法净化处理。在废水收集槽和清水槽中增加的物料泵为废渣或清水的运 输提供动力。
