申请日2015.09.01
公开(公告)日2015.12.30
IPC分类号B01D21/02
摘要
本实用新型属于垃圾处理设备领域，具体涉及生活污水混凝沉淀池，包括池体，所述的池体为上端开口的圆形或矩形槽体结构，池体包括侧壁及底面，池体的侧壁沿竖直方向设置，所述的池体的底面为向下凹陷的斗形结构，池体的底面与侧壁的下端形成密封连接，池体的侧壁内设置有加强架。本实用新型采用在侧壁中增加加强架，提高了侧壁的抗震强度，能够保证在地震及其他存在冲击的情况下沉淀池内的污水不大量泄漏，保证处理设备的安全，设置的防腐层能够避免混凝土材料直接接触污水，避免了混凝土的腐蚀，有效延长了沉淀池的使用寿命。

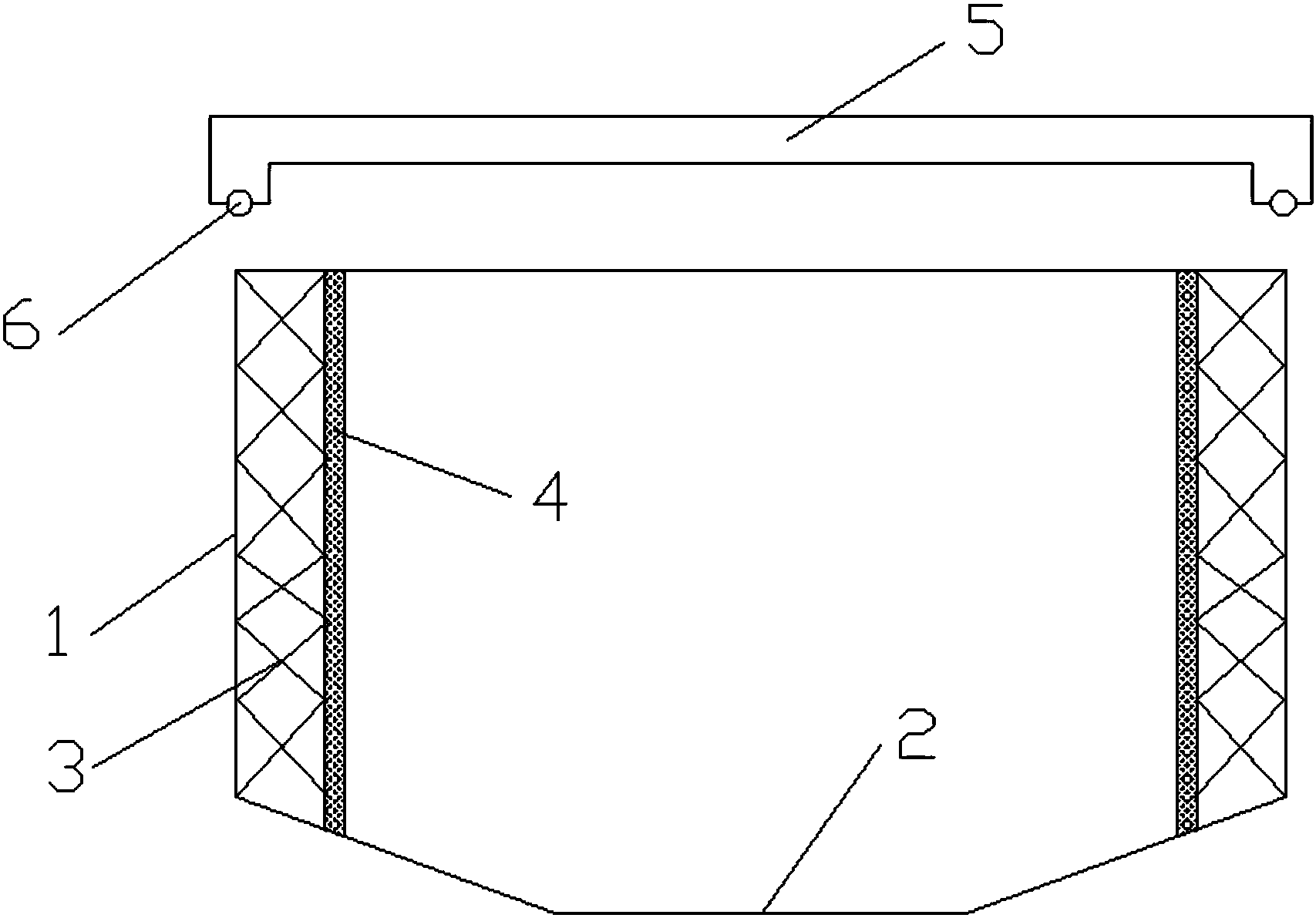

摘要附图
权利要求书
1.生活污水混凝沉淀池，包括池体，所述的池体为上端开口的圆形或矩形槽体结构，池体包括侧壁(1)及底面(2)，池体的侧壁(1)沿竖直方向设置，其特征在于：所述的池体的底面(2)为向下凹陷的斗形结构，池体的底面(2)与侧壁(1)的下端形成密封连接，池体的侧壁(1)内设置有加强架(3)。
2.根据权利要求1所述的生活污水混凝沉淀池，其特征在于：所述的加强架(3)为钢丝网层。
3.根据权利要求1所述的生活污水混凝沉淀池，其特征在于：所述的池体的侧壁(1)为混凝土结构的墙体，侧壁(1)内侧面设置有防腐层(4)。
4.根据权利要求1所述的生活污水混凝沉淀池，其特征在于：所述的池体还增设有滑盖(5)，滑盖(5)设置有辊轮(6)，滑盖(5)通过辊轮(6)与池体的侧壁(1)上端面形成滑动配合。
说明书
生活污水混凝沉淀池
技术领域
本实用新型属于垃圾处理设备领域，具体涉及生活污水混凝沉淀池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。其中生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。在对生活污水进行处理时，都需要将污水进行沉淀操作，这就使生活污水混凝沉淀池成为必不可少的设备，而现有的生活污水混凝沉淀池都是采用钢筋混凝土浇筑的模式来建造的，但是单纯的钢筋混凝土沉淀池在防腐、抗震的性能上都不高，严重影响了沉淀池的使用寿命，必须经常对沉淀池进行维护，增加不必要的成本。
实用新型内容
本实用新型目的是解决现有的生活污水混凝沉淀池都是采用钢筋混凝土浇筑的模式来建造的，但是单纯的钢筋混凝土沉淀池在防腐、抗震的性能上都不高，严重影响了沉淀池的使用寿命，必须经常对沉淀池进行维护，增加不必要的成本的问题，提出了一种生活污水混凝沉淀池，能够提高沉淀池的使用寿命，有效提高沉淀池防腐、抗震的性能。
本实用新型的具体技术方案是：
本实用新型为生活污水混凝沉淀池，包括池体，所述的池体为上端开口的圆形或矩形槽体结构，池体包括侧壁及底面，池体的侧壁沿竖直方向设置，所述的池体的底面为向下凹陷的斗形结构，池体的底面与侧壁的下端形成密封连接，池体的侧壁内设置有加强架。
所述的加强架为钢丝网层。
所述的池体的侧壁为混凝土结构的墙体，侧壁内侧面设置有防腐层。
所述的池体还增设有滑盖，滑盖设置有辊轮，滑盖通过辊轮与池体的侧壁上端面形成滑动配合。
本实用新型的有益效果是：
本实用新型采用在侧壁中增加了加强架，提高了侧壁的抗震强度，能够保证在地震及其他存在冲击的情况下沉淀池内的污水不发生大量泄漏，保证处理设备的安全，设置的防腐层能够避免混凝土材料直接接触污水，避免了混凝土的腐蚀，有效延长了沉淀池的使用寿命。
