申请日2015.07.29
公开(公告)日2015.12.16
IPC分类号C02F11/12
摘要
本发明提出了一种推压式泥浆脱水处理设备及处理方法，能够在不添加絮凝剂的前提下直接对废弃泥浆进行活塞推进使得初始稀泥浆变为浓缩泥浆，再通过高压环境使得浓缩泥浆变为固体泥浆，该脱水处理设备及处理方法，可防止污染环境，具有良好的脱水性能，迎合市场的需求。
权利要求书
1.一种推压式泥浆脱水处理设备，其特征在于，包括：活塞式泥浆脱水装 置、高压泵送设备及管道式泥浆脱水装置;
所述活塞式泥浆脱水装置包括活塞推压油缸、泥浆挤压腔室及滤布，所述 活塞推压油缸位于所述泥浆挤压腔室的一侧，所述滤布位于所述泥浆挤压腔室 的四侧壁处;
所述高压泵送设备包括高压泵送车、料斗及输送管道，所述料斗位于所述 高压泵送车上，所述输送管道与所述高压泵送车相连;
所述管道式泥浆脱水装置包括多级输送管道单元、可转动的空心花键长轴、 固定片和旋转动片，所述空心花键长轴为对称的虑水通道，并位于所述输送管 道单元内，所述固定片设置在所述输送管道单元内，由四根螺纹连杆呈四角对 称固定连接，所述旋转动片固定在所述空心花键长轴上，所述固定片和旋转动 片间隔排列;
稀释泥浆由泥浆进口进入所述泥浆挤压腔室，被所述活塞推压油缸推压后， 变成浓稠泥浆从泥浆出口排出至所述高压泵送设备的料斗内，由所述高压泵送 设备泵送至所述管道式泥浆脱水装置内，通过挤压，使得浓稠泥浆进一步脱水 固化。
2.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述活塞 式泥浆脱水装置还包括设置在所述泥浆挤压腔室的泥浆浓缩区域的阀门油缸， 所述阀门油缸位于浓缩泥浆出口的顶端。
3.如权利要求2所述的推压式泥浆脱水处理设备，其特征在于，所述阀门 油缸上设有滤布刷子及滤布刮片，所述滤布刷子及滤布刮片紧贴所述滤布。
4.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述活塞 推压油缸通过拉杆滑动连接一活塞压板，所述活塞压板上设有泥浆通道口及滤 布刷子底座，所述滤布刷子底座上设有滤布刷子和滤布刮片，所述滤布刷子及 滤布刮片紧贴所述滤布。
5.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述活塞 推压油缸还设有活塞泥浆泄漏口。
6.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述滤布 通过滤布托架固定在所述泥浆挤压腔室的四侧壁处。
7.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述泥浆 挤压腔室一端设有活塞导向密封块，另一端设有限位卡，所述活塞导向密封块 靠近所述泥浆进口，所述限位卡靠近所述泥浆出口。
8.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述泥浆 出口处还设有一泥浆泄漏口及出口阀门。
9.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述高压 泵送设备为混凝土泵送设备。
10.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述高 压泵送设备的泵送压力为7MPa～13MPa，泵送能力为40m3/h～65m3/h。
11.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述输 送管道管壁上设有多个固定叶片，所述固定叶片设有一倾斜面。
12.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，多级所 述输送管道单元之间设有涡旋螺叶轮，所述涡旋螺叶轮固定在所述空心花键长 轴上。
13.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述空 心花键长轴通过驱动齿轮连接一减速器，所述减速器连接一液压马达。
14.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述固 定片设有四个螺孔，所述固定片通过螺丝和螺孔固定在螺栓杆上，所述螺栓杆 固定在所述输送管道单元内。
15.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述固 定片与所述螺栓杆相固定的螺孔处设有隔圈。
16.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，第一级 输送管道单元与第二级输送管道单元的连接处设有一中间压力阀。
17.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述输 送管道单元设有泥浆出口，所述泥浆出口处设有一出土压力阀。
18.如权利要求16或17所述的推压式泥浆脱水处理设备，其特征在于， 所述中间压力阀和出土压力阀的压力最大值范围是3MPa～10MPa。
19.如权利要求16或17所述的推压式泥浆脱水处理设备，其特征在于， 所述中间压力阀和出土压力阀的压力设置由弹簧力设定。
20.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述活 塞式泥浆脱水装置个数为2～5个。
21.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，所述活 塞式脱水装置的压缩比为10：3。
22.如权利要求1所述的推压式泥浆脱水处理设备，其特征在于，多级所 述输送管道单元采用首尾相连的排列方式或层叠的排列方式。
23.一种推压式泥浆脱水处理方法，其特征在于，采用如权利要求1至22 中任一项所述的推压式泥浆脱水处理设备，所述方法包括步骤：
泥浆由活塞式泥浆脱水装置进行初级脱水，泥浆由泥浆进口进入泥浆挤压 腔室，被活塞推压油缸推压后，泥浆中的水分从滤布排出，所述泥浆排出至高 压泵送设备的料斗内;
所述泥浆通过所述高压泵送设备泵送至管道式泥浆脱水装置内，所述管道 式泥浆脱水装置内存在预定压力，泥浆被压缩，水分从固定片和旋转动片之间 的滤缝及小孔流入至空心花键长轴内并排除。
24.如权利要求23所述的推压式泥浆脱水处理方法，其特征在于，所述活 塞式泥浆脱水装置还包括设置在所述泥浆挤压腔室一侧的阀门油缸，在所述活 塞推压油缸将泥浆压缩后，所述阀门油缸开启，将所述泥浆由泥浆出口推出。
25.如权利要求23所述的推压式泥浆脱水处理方法，其特征在于，所述输 送管道单元设有泥浆进口，所述泥浆进口处设有一中间压力阀，所述泥浆进入 所述输送管道单元时，调节所述中间压力阀至预定压力。
26.如权利要求25所述的推压式泥浆脱水处理方法，其特征在于，所述预 定压力为1.5MPa。
27.如权利要求23所述的推压式泥浆脱水处理方法，其特征在于，多级所 述输送管道单元之间设有涡旋螺叶轮，所述空心花键长轴带动所述旋转动片及 涡旋螺叶轮旋转，对泥浆进行搅拌脱水。
28.如权利要求23所述的推压式泥浆脱水处理方法，其特征在于，所述输 送管道单元设有泥浆出口，所述泥浆出口处设有一出土压力阀，调节所述出土 压力阀的压力至3MPa。
说明书
推压式泥浆脱水处理设备及处理方法
技术领域
本发明属于泥浆处理设备技术领域，主要涉及一种推压式泥浆脱水处理设 备及处理方法。
背景技术
当前随着城市建设的发展，钻孔灌注桩、地下连续墙等施工是城市建设的 一大内容，而这些施工方式需要大量的泥浆，随着施工的进程会产生大量的废 弃泥浆，这些泥浆如不做处理，其含水量高达96%，体积很大，且任意排放会 对环境产生一定的污染，为此在施工中现在都采用各种泥浆脱水机械对废弃泥 浆进行脱水处理成泥饼后再运出工地。
但是目前市场上的泥浆脱水机械制装置在使用中，由于泥浆水是一种水中 含有一定量的微细泥浆颗粒的悬浮液体，在泥浆脱水过程中，为了便于固液分 离，必须在泥浆水中加一定量的絮凝剂。利用高分子絮凝剂的特有功能破坏泥 浆水的稳定性，使泥浆颗粒从水中迅速凝聚、沉降，从而提高泥水的分离效果， 但是絮凝剂的使用成本相当高并且对环境也有一定的污染。因此在不添加絮凝 剂的情况下直接对废弃泥浆进行脱水处理，将显示出巨大的经济效益和社会效 益，且有着巨大的市场需求。
发明内容
本发明的目的在于提供一种推压式泥浆脱水处理设备及处理方法，能够在 不添加絮凝剂的情况下直接对废弃泥浆进行脱水处理。

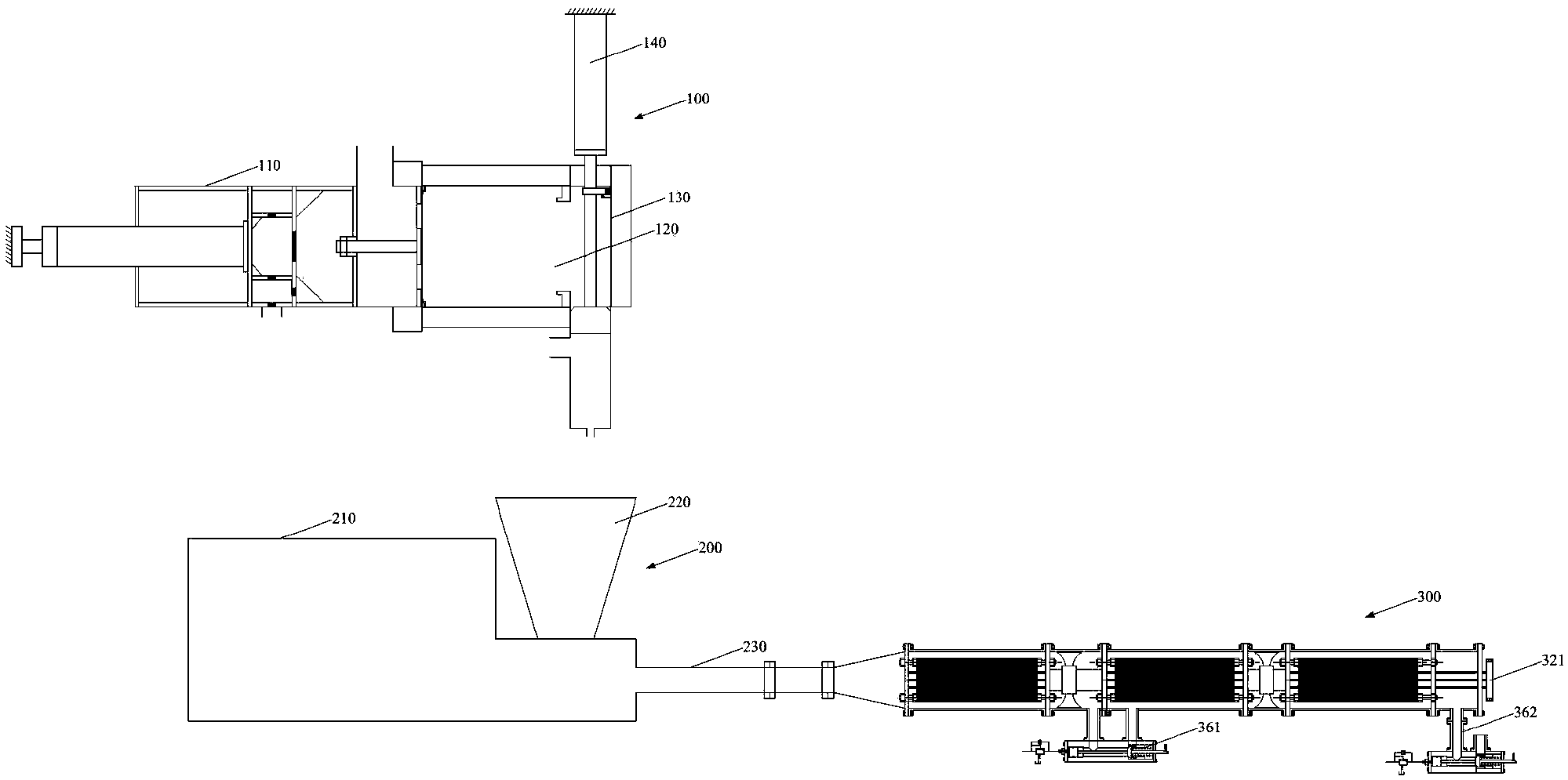

为了实现上述目的，本发明提出了一种推压式泥浆脱水处理设备，包括： 活塞式泥浆脱水装置、高压泵送设备及管道式泥浆脱水装置;
所述活塞式泥浆脱水装置包括活塞推压油缸、泥浆挤压腔室及滤布，所述 活塞推压油缸位于所述泥浆挤压腔室的一侧，所述滤布位于所述泥浆挤压腔室 的四侧壁处;
所述高压泵送设备包括高压泵送车、料斗及输送管道，所述料斗位于所述 高压泵送车上，所述输送管道与所述高压泵送车相连;
所述管道式泥浆脱水装置包括多级输送管道单元、可转动的空心花键长轴、 固定片和旋转动片，所述空心花键长轴为对称的虑水通道，并位于所述输送管 道单元内，所述固定片设置在所述输送管道单元内，由四根螺纹连杆呈四角对 称固定连接，所述旋转动片固定在所述空心花键长轴上，所述固定片和旋转动 片间隔排列;
稀释泥浆由泥浆进口进入所述泥浆挤压腔室，被所述活塞推压油缸推压后， 变成浓稠泥浆从泥浆出口排出至所述高压泵送设备的料斗内，由所述高压泵送 设备泵送至所述管道式泥浆脱水装置内，通过挤压，使得浓稠泥浆进一步脱水 固化。
进一步的，在所述的推压式泥浆脱水处理设备中，所述活塞式泥浆脱水装 置还包括设置在所述泥浆挤压腔室的泥浆浓缩区域的阀门油缸，所述阀门油缸 位于浓缩泥浆出口的顶端。
进一步的，在所述的推压式泥浆脱水处理设备中，所述阀门油缸上设有滤 布刷子及滤布刮片，所述滤布刷子及滤布刮片紧贴所述滤布。
进一步的，在所述的推压式泥浆脱水处理设备中，所述活塞推压油缸通过 拉杆滑动连接一活塞压板，所述活塞压板上设有泥浆通道口及滤布刷子底座， 所述滤布刷子底座上设有滤布刷子和滤布刮片，所述滤布刷子及滤布刮片紧贴 所述滤布。
进一步的，在所述的推压式泥浆脱水处理设备中，所述活塞推压油缸还设 有活塞泥浆泄漏口。
进一步的，在所述的推压式泥浆脱水处理设备中，所述滤布通过滤布托架 固定在所述泥浆挤压腔室的四侧壁处。
进一步的，在所述的推压式泥浆脱水处理设备中，所述泥浆挤压腔室一端 设有活塞导向密封块，另一端设有限位卡，所述活塞导向密封块靠近所述泥浆 进口，所述限位卡靠近所述泥浆出口。
进一步的，在所述的推压式泥浆脱水处理设备中，所述泥浆出口处还设有 一泥浆泄漏口及出口阀门。
进一步的，在所述的推压式泥浆脱水处理设备中，所述高压泵送设备为混 凝土泵送设备。
进一步的，在所述的推压式泥浆脱水处理设备中，所述高压泵送设备的泵 送压力为7MPa～13MPa，泵送能力为40m3/h～65m3/h。
进一步的，在所述的推压式泥浆脱水处理设备中，所述输送管道管壁上设 有多个固定叶片，所述固定叶片设有一倾斜面。
进一步的，在所述的推压式泥浆脱水处理设备中，多级所述输送管道单元 之间设有涡旋螺叶轮，所述涡旋螺叶轮固定在所述空心花键长轴上。
进一步的，在所述的推压式泥浆脱水处理设备中，所述空心花键长轴通过 驱动齿轮连接一减速器，所述减速器连接一液压马达。
进一步的，在所述的推压式泥浆脱水处理设备中，所述固定片设有四个螺 孔，所述固定片通过螺丝和螺孔固定在螺栓杆上，所述螺栓杆固定在所述输送 管道单元内。
进一步的，在所述的推压式泥浆脱水处理设备中，所述固定片与所述螺栓 杆相固定的螺孔处设有隔圈。
进一步的，在所述的推压式泥浆脱水处理设备中，第一级输送管道单元与 第二级输送管道单元的连接处设有一中间压力阀。
进一步的，在所述的推压式泥浆脱水处理设备中，所述输送管道单元设有 泥浆出口，所述泥浆出口处设有一出土压力阀。
进一步的，在所述的推压式泥浆脱水处理设备中，所述中间压力阀和出土 压力阀的压力最大值范围是3MPa～10MPa。
进一步的，在所述的推压式泥浆脱水处理设备中，所述中间压力阀和出土 压力阀的压力设置由弹簧力设定。
进一步的，在所述的推压式泥浆脱水处理设备中，所述活塞式泥浆脱水装 置个数为2～5个。
进一步的，在所述的推压式泥浆脱水处理设备中，所述活塞式脱水装置的 压缩比为10：3。
进一步的，在所述的推压式泥浆脱水处理设备中，多级所述输送管道单元 采用首尾相连的排列方式或层叠的排列方式。
本发明还提出了一种推压式泥浆脱水处理方法，采用如上文所述的推压式 泥浆脱水处理设备，所述方法包括步骤：
泥浆由活塞式泥浆脱水装置进行初级脱水，泥浆由泥浆进口进入泥浆挤压 腔室，被活塞推压油缸推压后，泥浆中的水分从滤布排出，所述泥浆排出至高 压泵送设备的料斗内;
所述泥浆通过所述高压泵送设备泵送至管道式泥浆脱水装置内，所述管道 式泥浆脱水装置内存在预定压力，泥浆被压缩，水分从固定片和旋转动片之间 的滤缝及小孔流入至空心花键长轴内并排除。
进一步的，在所述的推压式泥浆脱水处理方法中，所述活塞式泥浆脱水装 置还包括设置在所述泥浆挤压腔室一侧的阀门油缸，在所述活塞推压油缸将泥 浆压缩后，所述阀门油缸开启，将所述泥浆由泥浆出口推出。
进一步的，在所述的推压式泥浆脱水处理方法中，所述输送管道单元设有 泥浆进口，所述泥浆进口处设有一中间压力阀，所述泥浆进入所述输送管道单 元时，调节所述中间压力阀至预定压力。
进一步的，在所述的推压式泥浆脱水处理方法中，所述预定压力为1.5MPa。
进一步的，在所述的推压式泥浆脱水处理方法中，多级所述输送管道单元 之间设有涡旋螺叶轮，所述空心花键长轴带动所述旋转动片及涡旋螺叶轮旋转， 对泥浆进行搅拌脱水。
进一步的，在所述的推压式泥浆脱水处理方法中，所述输送管道单元设有 泥浆出口，所述泥浆出口处设有一出土压力阀，调节所述出土压力阀的压力至 3MPa。
与现有技术相比，本发明的有益效果主要体现在：能够在不添加絮凝剂的 前提下直接对废弃泥浆进行活塞推进使得初始稀泥浆变为浓缩泥浆，再通过高 压环境使得浓缩泥浆变为固体泥浆，该脱水处理设备及处理方法，可防止污染 环境，具有良好的脱水性能，迎合市场的需求。
