申请日2015.06.24
公开(公告)日2015.09.30
IPC分类号C02F9/10
摘要
本发明公开了一种用于工业废水处理的高浓度氨氮废水处理组合装置，包括氨氮吹脱塔，氨氮吹脱塔包括有塔体，塔体上设有进水口、出水口和出气口;塔体的出气口外联通有废气收集管，废气收集管的出风口接入到氨氮吸收塔的进风口，废气收集管上安装有引风机;加药装置的配药桶中设有加药泵，加药泵的出药口通过加药管道接入废气收集管的加药口;氨氮吸收塔的出气口部位联通有排气管。氨氮吹脱系统和氨氮吸收系统相结合，不会产生二次污染，保证了吹脱后氨氮气体经过吸收塔转换为硫酸铵溶液，清洁气体排放，硫酸铵溶液还可以作为工业企业原料使用，带来一些经济效益，从而降低了运行成本。

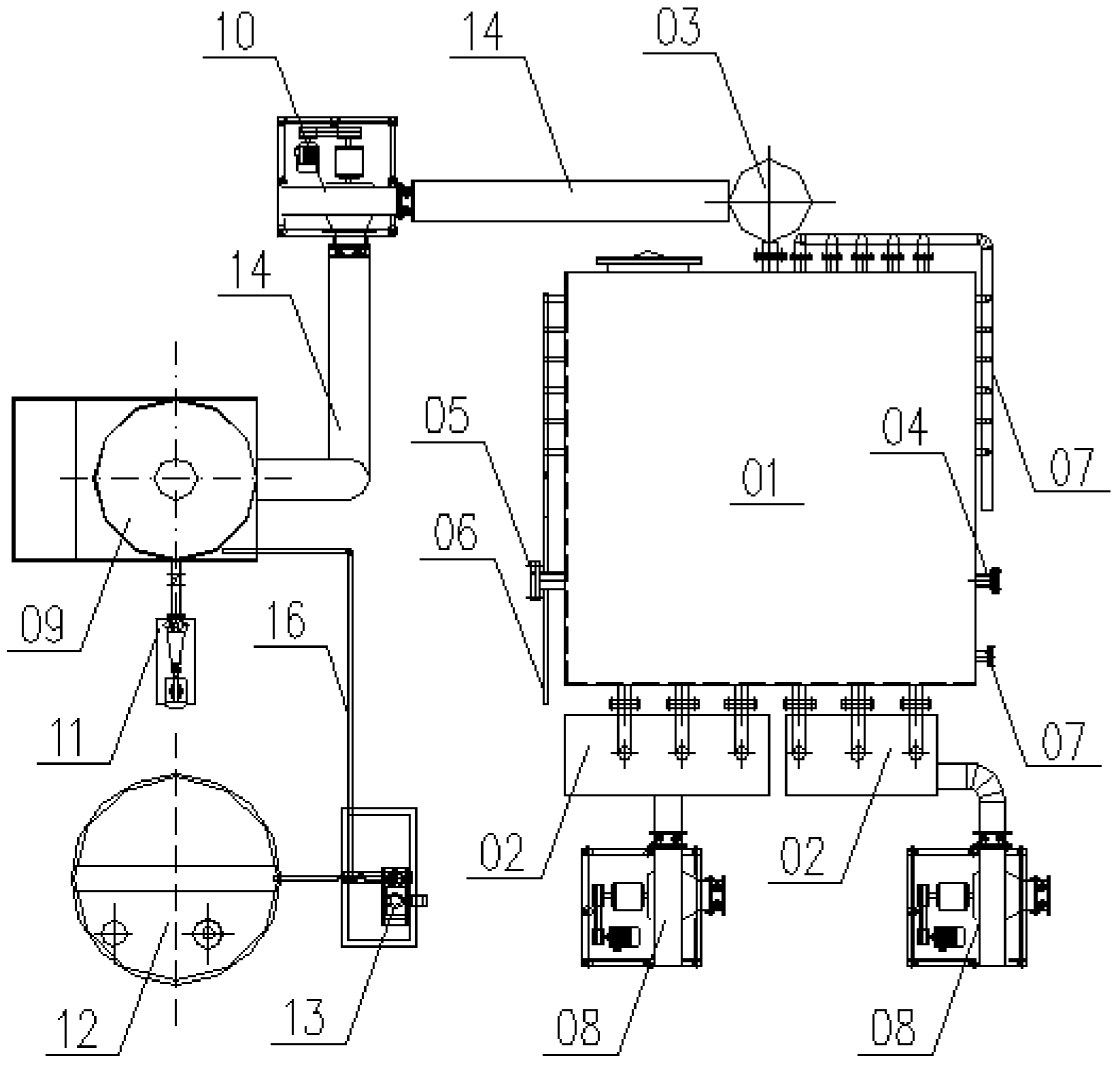

摘要附图
权利要求书
1.一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：包括氨氮吹脱塔、氨氮吸收塔和加药装置;所述氨氮吹脱塔包括有塔体，塔体上设有进水口、出水口和出气口;塔体的出气口外联通有废气收集管，废气收集管的出风口接入到氨氮吸收塔的进风口，废气收集管上安装有引风机;加药装置的配药桶中设有加药泵，加药泵的出药口通过加药管道接入废气收集管的加药口;氨氮吸收塔的出气口部位联通有排气管。
2.根据权利要求1所述的一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吹脱塔包括有塔体，塔体内设有4-8层，每层塔体内均设有曝气系统和蒸汽加热系统。
3.根据权利要求2所述的一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：包括有离心风机和集中供气包，离心风机的出风口接入集中供气包的进风口，集中供气包的出风口通过管路接入到塔体内对应的曝气系统中。
4.根据权利要求1所述的一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吸收塔内安装有喷淋水泵。
5.根据权利要求1所述的一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吹脱塔上连接有放空管。
说明书
一种用于工业废水处理的高浓度氨氮废水处理组合装置
技术领域：
本发明主要涉及工业废水处理技术领域，尤其涉及一种用于工业废水处理的高浓度氨氮废水处理组合装置。
背景技术：
高浓度氨氮废水来源甚广且排放量大。如化肥、焦化、石化、制药、食品、垃圾填埋场等均产生大量高浓度氨氮废水。大量氨氮废水排入水体不仅引起水体富营养化、造成水体黑臭，而且将增加给水处理的难度和成本，甚至对人群及生物产生毒害作用。
氨氮废水对环境的影响已引起环保领域和全球范围的重视，近20 年来，国内外对氨氮废水处理方面开展了较多的研究。其研究范围涉及生物法、物化法的各种处理工艺，如生物方法有硝化及藻类养殖;物理方法有反渗透、蒸馏、土壤灌溉;化学法有离子交换法、氨吹脱、化学沉淀法、折点氯化、电化学处理、催化裂解等。
目前国内常用的高浓度氨氮废水处理工艺为氨氮吹脱工艺，主体设备是一种氨氮喷淋塔，氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,空气在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。在填料的表面上，空气将游离状态的氨吹出,由排气口排至吸收塔;出水流入储存池。但是，这种方法去除废水中的氨氮效果不够好，需要一种更好的处理装置。
发明内容：
本发明目的就是为了弥补已有技术的缺陷，提供一种用于工业废水处理的高浓度氨氮废水处理组合装置。该装置通过设置氨氮吹脱塔、氨氮吸收塔、离心鼓风机和加药装置组成，有效的去除废水中的氨氮，并且氨氮吸收后，清洁气体高空排放。
本发明是通过以下技术方案实现的：
一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：包括氨氮吹脱塔、氨氮吸收塔和加药装置;所述氨氮吹脱塔包括有塔体，塔体上设有进水口、出水口和出气口;塔体的出气口外联通有废气收集管，废气收集管的出风口接入到氨氮吸收塔的进风口，废气收集管上安装有引风机;加药装置的配药桶中设有加药泵，加药泵的出药口通过加药管道接入废气收集管的加药口;氨氮吸收塔的出气口部位联通有排气管。
一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吹脱塔包括有塔体，塔体内设有4-8层，每层塔体内均设有曝气系统和蒸汽加热系统。
一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：包括有离心风机和集中供气包，离心风机的出风口接入集中供气包的进风口，集中供气包的出风口通过管路接入到塔体内对应的曝气系统中。
一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吸收塔内安装有喷淋水泵。
一种用于工业废水处理的高浓度氨氮废水处理组合装置，其特征在于：所述氨氮吹脱塔上连接有放空管。
具体工作过程为：高氨氮废水从氨氮吹脱塔顶层的进水口进入，氨氮吹脱塔共分为六层，每层布置曝气系统和蒸汽加热系统，然后废水从底层出水口排放。氨氮吹脱塔曝气来源采用两台离心风机供气，两台离心风机接入各自集中供气包，然后通过供气管道分别为氨氮吹脱塔供气。废水中氨氮被吹脱出后经氨氮吹脱塔的废气收集管收集，然后经废气管道进入氨氮吸收塔，在管路中设置引风机，以来增加风压，含氨氮废气经氨氮吸收塔吸收后清洁气体经排气管高空排放。由于氨氮吸收塔吸收氨氮使用硫酸吸收形成硫酸铵溶液，这时设置喷淋水泵和加药装置，配置加药泵，通过加药泵泵入加药管道输入氨氮吸收塔。回收后的硫酸铵可以作为工业企业原料使用。
本发明的工作原理：当经过调节pH后的高浓度氨氮废水进入氨氮吹脱塔，通过离心风机经集中供气包给氨氮吹脱塔每层供气，伴随蒸汽系统给每层供热，将废水中铵离子(NH4+)和游离氨(NH3)从废水中溢出，产生氨氮废气经过收集管道进入氨氮吸收塔，通过循环喷淋水泵和加药泵，加入硫酸，是废气中氨氮和硫酸化学反应形成硫酸铵溶液，清洁气体经排气管道高空排放。回收后的硫酸铵可以作为工业企业原料使用。
本发明的优点是：
(1)、 该处理装置，通过每层各自曝气系统和加热系统，有效的将废水中的铵离子(NH4+)和游离氨(NH3)从废水中溢出，而且采用分层曝气系统，可以随时根据废水中氨氮浓度有效的控制氨氮的去除效率。
(2)、氨氮吹脱系统和氨氮吸收系统相结合，不会产生二次污染，保证了吹脱后氨氮气体经过吸收塔转换为硫酸铵溶液，清洁气体排放，硫酸铵溶液还可以作为工业企业原料使用，带来一些经济效益，从而降低了运行成本。
