申请日2015.07.27
公开(公告)日2015.11.25
IPC分类号C02F11/12
摘要
本实用新型污泥干化装置，包括干湿物料混合装置和圆盘干燥机，干湿物料混合装置包括干污泥料仓、湿污泥料仓和皮带输送机，干污泥料仓和湿污泥料仓底部分别安装有下料螺旋机，下料螺旋机出料口下方设置有皮带输送机，皮带输送机末端对应圆盘干燥机的入料口，圆盘干燥机采用本实用新型的圆盘干燥机。本实用新型的有益效果是，首先将干、湿污泥混合，在含水率较高的湿污泥中加入干污泥，降低污泥含水率的同时增加了污泥表面积，使湿污泥蒸发面积增加，使污泥水分蒸发速率大大加快，降低污泥干化所需热能，使能耗达到最低;其次，圆盘干燥机中空腔内流通高温水蒸气，靠圆盘导热给湿污泥加热，增加湿污泥干化速率。
权利要求书
1.一种圆盘干燥机，包括罐体和设置在罐体内的污泥干化盘，罐体设有入料口，污泥干化盘上面用于放置污泥，入料口用于投入污泥，其特征在于：污泥干化盘为内部中空结构，污泥干化盘设有进气口和出气口，分别连接高温蒸汽进气管道和蒸汽回收管道。
2.根据权利要求1所述的圆盘干燥机，其特征在于：罐体设有抽气管，抽气管用于抽出污泥干化过程中蒸发的水蒸气。
3.根据权利要求1或2所述的圆盘干燥机，其特征在于：污泥干化盘包括从上到下安装在一起的若干层污泥干化盘。
4.根据权利要求1或2所述的圆盘干燥机，其特征在于：污泥干化盘采用圆盘，其中心通过轴承安装有搅拌轴，搅拌轴端部连接电机，搅拌轴上固定有搅拌杆，搅拌杆上安装有大量的污泥拨片，污泥拨片位于圆盘上方，以便搅拌污泥。
5.一种污泥干化装置，其特征在于：包括干湿物料混合装置和圆盘干燥机，干湿物料混合装置包括干污泥料仓、湿污泥料仓和皮带输送机，干污泥料仓和湿污泥料仓底部分别安装有下料螺旋机，下料螺旋机出料口下方设置有皮带输送机，皮带输送机末端对应圆盘干燥机的入料口，圆盘干燥机采用权利要求1或2所述的圆盘干燥机。
6.根据权利要求5所述的污泥干化装置，其特征在于：下料螺旋机包括相互连接的电动机和绞龙，绞龙安装在壳体内，电动机连接变频器，通过变频器调节电动机转速，以控制下料速度，从而控制各个下料螺旋机的下料重量比例。
说明书
污泥干化装置及其圆盘干燥机
(一)技术领域
本实用新型涉及一种污泥处理设备，特别涉及一种污泥干化装置及其圆盘干燥机。
(二)背景技术
目前，大多数污泥干化装置采用的工艺多为直接加热蒸发水分，摊铺晾晒，机械压滤等。直接加热的干化方式存在着耗能高、资源浪费严重的问题;摊铺晾晒占地面积大，干化效率缓慢;机械压滤成本投入太大，零件损坏、更换频繁，费时费力。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种干化速率高、干化时间短、降低能耗、设备运行稳定的污泥干化装置及其圆盘干燥机。
本实用新型是通过如下技术方案实现的：

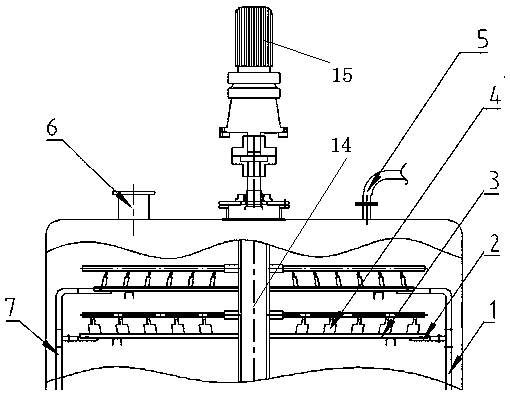

本实用新型的圆盘干燥机，其特征在于：包括罐体和设置在罐体内的污泥干化盘，罐体设有入料口，污泥干化盘上面用于放置污泥，入料口用于投入污泥，其特征在于：污泥干化盘为内部中空结构，污泥干化盘设有进气口和出气口，分别连接高温蒸汽进气管道和蒸汽回收管道。
罐体设有抽气管，抽气管用于抽出污泥干化过程中蒸发的水蒸气。
污泥干化盘包括从上到下安装在一起的若干层污泥干化盘。
污泥干化盘采用圆盘，其中心通过轴承安装有搅拌轴，搅拌轴端部连接电机，搅拌轴上固定有搅拌杆，搅拌杆上安装有大量的污泥拨片，污泥拨片位于圆盘上方，以便搅拌污泥。
本实用新型污泥干化装置装置，其特征在于：包括干湿物料混合装置和圆盘干燥机，干湿物料混合装置包括干污泥料仓、湿污泥料仓和皮带输送机，干污泥料仓和湿污泥料仓底部分别安装有下料螺旋机，下料螺旋机出料口下方设置有皮带输送机，皮带输送机末端对应圆盘干燥机的入料口，圆盘干燥机采用本实用新型的圆盘干燥机。
下料螺旋机包括相互连接的电动机和绞龙，绞龙安装在壳体内，电动机连接变频器，通过变频器调节电动机转速，以控制下料速度，从而控制各个下料螺旋机的下料重量比例。
本实用新型的有益效果是，首先将干、湿污泥混合，在含水率较高的湿污泥中加入干污泥，降低污泥含水率的同时增加了污泥表面积，使湿污泥蒸发面积增加，使污泥水分蒸发速率大大加快，降低污泥干化所需热能，使能耗达到最低;其次，在传统圆盘干燥机基础上创新改造，增加了高温水蒸气加热系统，将圆盘改造成中空结构，中空腔内流通高温水蒸气，靠圆盘导热给湿污泥加热，增加湿污泥干化速率。水蒸气与湿污泥不接触，不会产生额外水分。
