用于反渗透系统水箱废水提升器

发布时间:2018-4-12 11:40:08  中国污水处理工程网

  申请日2015.06.23

  公开(公告)日2015.09.30

  IPC分类号C02F1/44

  摘要

  本发明公开了一种用于反渗透系统的水箱废水提升器,包驱动装置和抽水装置,其特征在于:所述驱动装置包括一壳体,在该壳体内转动设有一叶轮,在该壳体的侧壁上连通有进水管和出水管;所述抽水装置包括衬套以及与该衬套内壁形成密封腔的螺杆,在该衬套的上端设有与出水管相连通的回水管,在该衬套的下端设有水箱废水的进水口,所述叶轮与所述螺杆的上端之间连接有驱动轴。本发明利用自来水的动能带动了叶轮的转动,叶轮通过驱动轴带动了螺杆的旋转,实现了对水箱废水的抽取能力,抽上来的废水混合于自来水的出水管,从而将废水储存于冷水箱使用,实现了废水的零排放,另外,而没有采用电泵,对废水进行提升,具有节能的特点。

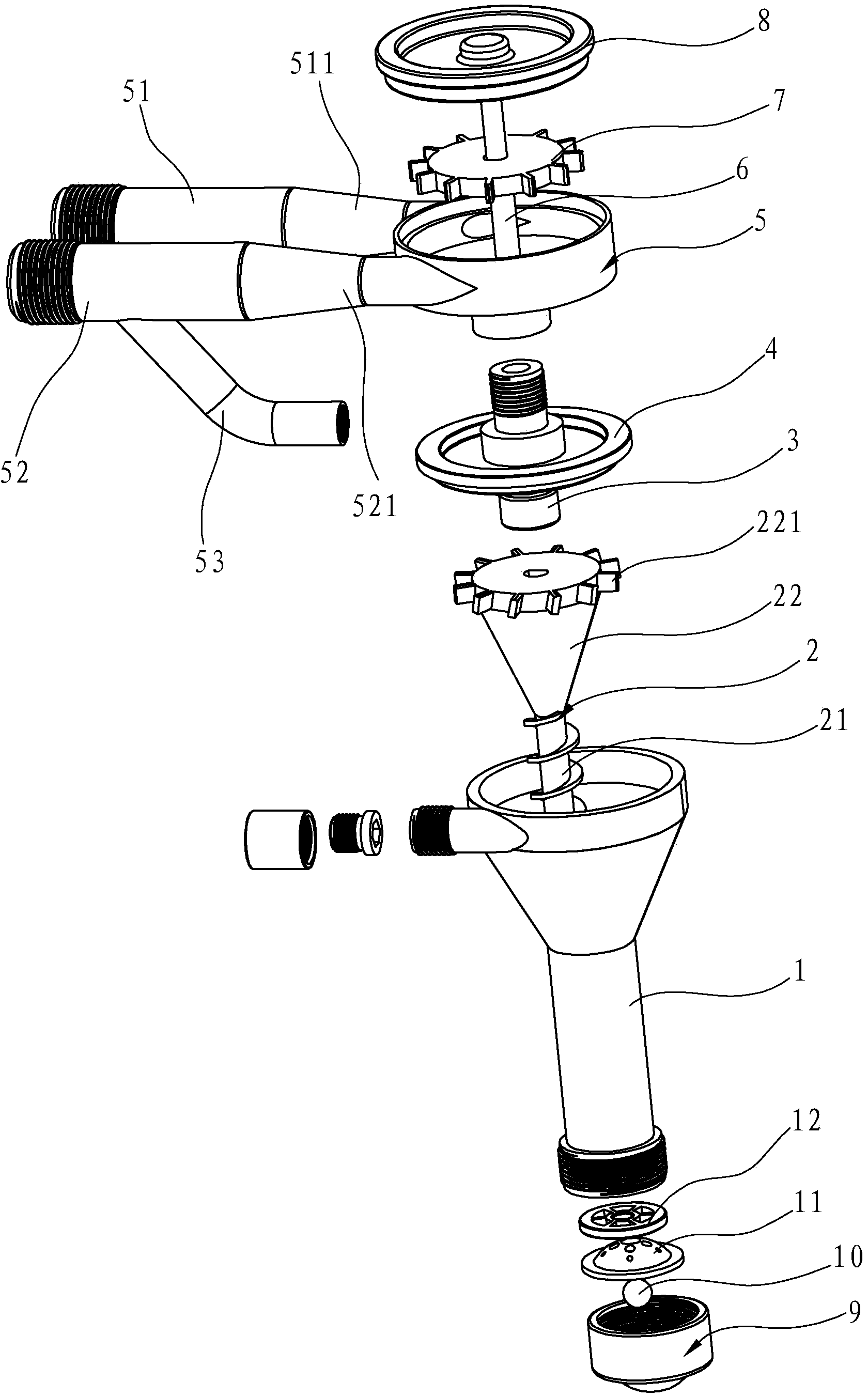

  摘要附图



  权利要求书

  1.一种用于反渗透系统的水箱废水提升器,包驱动装置和抽水装置,其特征在于: 所述驱动装置包括一壳体,在该壳体内转动设有一叶轮,在该壳体的侧壁上连通有进水 管和出水管;所述抽水装置包括衬套以及与该衬套内壁形成密封腔的螺杆,在该衬套的 上端设有与出水管相连通的回水管,在该衬套的下端设有水箱废水的进水口,所述叶轮 与所述螺杆的上端之间连接有驱动轴。

  2.根据权利要求1所述的水箱废水提升器,其特征在于:所述出水管和所述进水 管的方向分别与叶轮的外周缘相切。

  3.根据权利要求2所述的水箱废水提升器,其特征在于:所述出水管和所述进水 管上靠近壳体处分别形成有缩颈。

  4.根据权利要求1所述的水箱废水提升器,其特征在于:所述衬套具有衬套上盖, 该衬套上盖与该壳体下端部密封螺合连接,所述驱动轴的中间段转动连接于衬套上盖 上。

  5.根据权利要求1所述的水箱废水提升器,其特征在于:所述螺杆为阿基米德螺 杆。

  6.根据权利要求5所述的水箱废水提升器,其特征在于:所述螺杆包括设有阿基 米德螺旋形的抽水部分以及与该抽水部分连接的增压部分,该增压部分呈倒锥形,增压 部分的上端周缘设有增压叶片。

  7.根据权利要求6所述的水箱废水提升器,其特征在于:所述衬套的下端内壁设 有支撑盖,在该支撑盖上开有进水孔,所述螺杆的下端转动设于该支撑盖上。

  8.根据权利要求1所述的水箱废水提升器,其特征在于:所述衬套的下端部螺合 有进水头,所述进水口开设于该进水头上,在该衬套的下端口压紧有一限位片,该限位 片上开有通孔,在该限位片与进水头之间设有调节球。

  说明书

  一种用于反渗透系统的水箱废水提升器

  技术领域

  本发明涉及一种提升器,尤其涉及一种用于反渗透系统的水箱废水提升器。

  背景技术

  反渗透系统(RO)的基本工作原理是,运用特制的高压水泵,将原水加至6~20公 斤压力,使原水在压力的作用下渗透过孔径只有0.0001微米的反渗透膜,其中,化学离 子和细菌、真菌、病毒体不能通过,随废水排出,只允许体积小于0.0001微米的水分子 通过,从而达到净水的目的。

  然而,现有的反渗透系统均存在一个不可避免的缺陷,即在生产纯净水过程中,有 大量废水产生,而传统的废水处理是,通过排水管道直接排出;或者将废水收集于水箱 内,采用电泵将废水输送至处理站。直接排放废水造成水资源的过度浪费现象产生,而 利用电泵运输需要消耗大量的电能,则造成能源的浪费。

  发明内容

  本发明要解决的技术问题是针对现有技术的现状,提供一种用于反渗透系统的水箱 废水提升器,在反渗透系统中,能够进行对废水的再利用,实现废水的零排放要求,同 时,废水输送无需利用电泵进行驱动,具有节能的特点。

  本发明解决上述技术问题所采用的技术方案为:一种用于反渗透系统的水箱废水提 升器,包驱动装置和抽水装置,其特征在于:所述驱动装置包括一壳体,在该壳体内转 动设有一叶轮,在该壳体的侧壁上连通有进水管和出水管;所述抽水装置包括衬套以及 与该衬套内壁形成密封腔的螺杆,在该衬套的上端设有与出水管相连通的回水管,在该 衬套的下端设有水箱废水的进水口,所述叶轮与所述螺杆的上端之间连接有驱动轴。

  为了便于水源的流入/流出壳体,所述出水管和所述进水管的方向分别与叶轮的外 周缘相切。

  为了提高水源流入或者流出壳体的速率,所述出水管和所述进水管上靠近壳体处分 别形成有缩颈。

  为了实现便于安装,所述衬套具有衬套上盖,该衬套上盖与该壳体下端部密封螺合 连接,所述驱动轴的中间段转动连接于衬套上盖上。

  优选地,所述螺杆为阿基米德螺杆。

  进一步地,所述螺杆包括设有阿基米德螺旋形的抽水部分以及与该抽水部分连接的 增压部分,该增压部分呈倒锥形,增压部分的上端周缘设有增压叶片。

  为了保证螺杆在旋转过程中的稳定性,所述衬套的下端内壁设有支撑盖,在该支撑 盖上开有进水孔,所述螺杆的下端转动设于该支撑盖上。

  为了实现对水箱废水提升速度的调节,所述衬套的下端部螺合有进水头,所述进水 口开设于该进水头上,在该衬套的下端口压紧有一限位片,该限位片上开有通孔,在该 限位片与进水头之间设有调节球。

  与现有技术相比,由于本发明的优点在于:将本发明置于废水水箱内,通过将进水 管连接水龙头,自来水的动能带动了叶轮的转动,叶轮通过驱动轴带动了螺杆的旋转, 螺杆与衬套之间的容积发生变化,实现了对水箱废水的抽取能力,抽上来的废水混合于 自来水的出水管,从而将废水储存于冷水箱使用,实现了废水的零排放,另外,本发明 直接利用了自来水的动能,而没有采用电泵,对废水进行提升,具有节能的特点。
