申请日2015.06.24
公开(公告)日2016.01.20
IPC分类号B01D21/06; B01D21/18
摘要
本实用新型涉及浓缩机技术领域，尤其是一种污泥浓缩池用中心传动浓缩机，包括架设在污泥浓缩池上方的工作桥，工作桥的下方设有辅助支架，工作桥的中间安装有电机减速机，电机减速机的中心主轴伸至池底的集泥坑，中心主轴的末端连接集泥坑刮泥板，中心主轴上、集泥坑上方设有水下支承组件，中心主轴的中部固定有上刮臂组件，中心主轴的下部固定有下刮臂组件，上刮臂组件和下刮臂组件之间设有浓缩栅条，上刮臂组件和下刮臂组件的两端固定有连接杆，下刮臂组件下连接有刮泥板，所述辅助支架上通过拉杆连接有上刮臂辅助杆和下刮臂辅助杆。本实用新型具有适用于池径较大的污泥浓缩池，具有机构简单、连续运转、管理方便等特点。

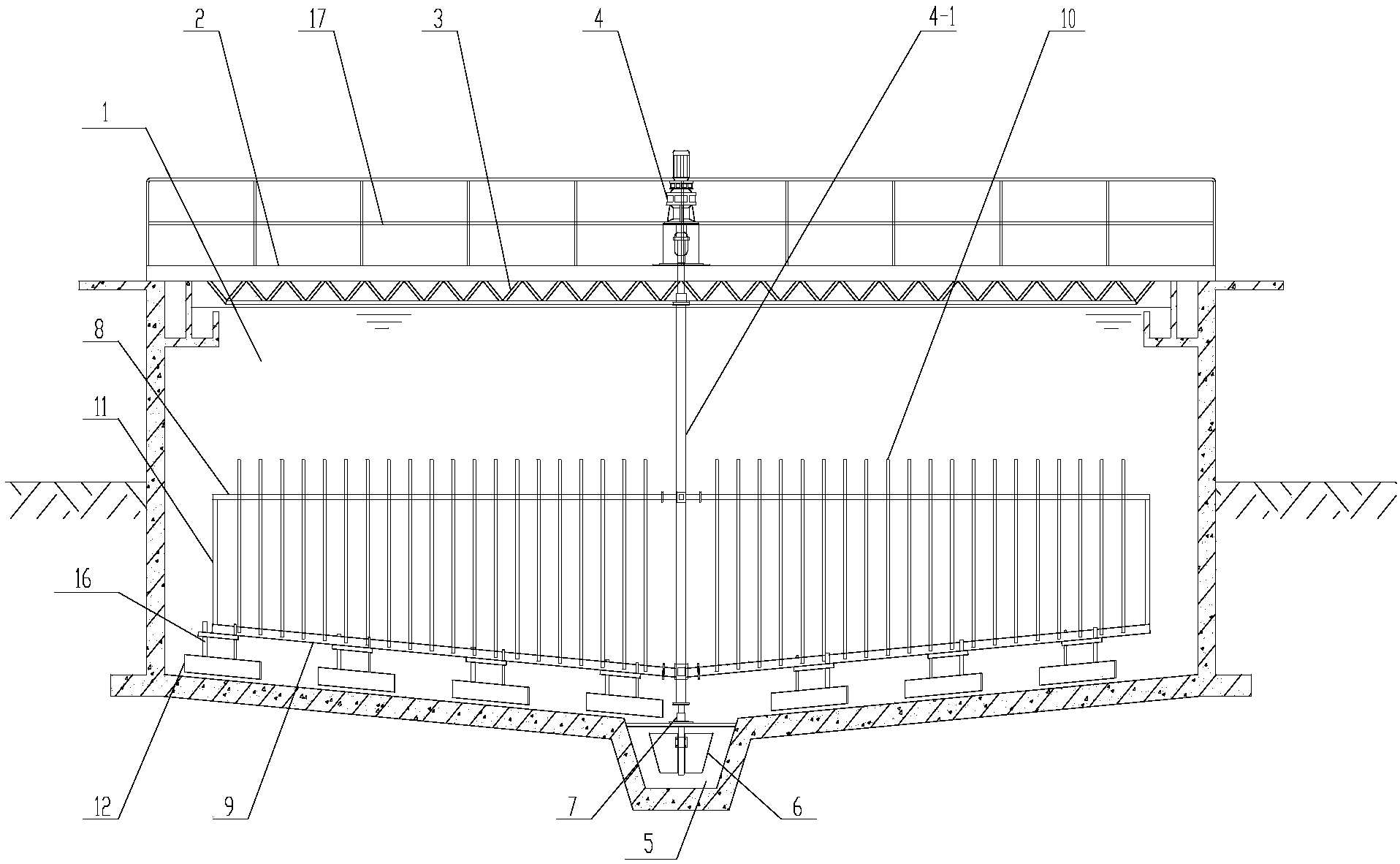

摘要附图
权利要求书
1.一种污泥浓缩池用中心传动浓缩机，其特征在于：包括架设在污泥浓缩池(1)上方的工作桥(2)，工作桥(2)的下方设有辅助支架(3)，工作桥(2) 的中间安装有电机减速机(4)，电机减速机(4)的中心主轴(4-1)伸至池底的集泥坑(5)，中心主轴(4-1)的末端连接集泥坑刮泥板(6)，中心主轴(4-1) 上、集泥坑(5)上方设有水下支承组件(7)，中心主轴(4-1)的中部固定有上刮臂组件(8)，中心主轴(4-1)的下部固定有下刮臂组件(9)，上刮臂组件 (8)和下刮臂组件(9)之间设有浓缩栅条(10)，上刮臂组件(8)和下刮臂组件(9)的两端固定有连接杆(11)，下刮臂组件(9)下连接有刮泥板(12)，所述辅助支架(3)上通过拉杆(13)连接有上刮臂辅助杆(14)和下刮臂辅助杆(15)。
2.根据权利要求1所述的一种污泥浓缩池用中心传动浓缩机，其特征在于：所述下刮臂组件(9)上设有调节刮泥板(12)高度的调节杆(16)。
3.根据权利要求1所述的一种污泥浓缩池用中心传动浓缩机，其特征在于：所述工作桥(2)的四周设有扶栏(17)。
4.根据权利要求1所述的一种污泥浓缩池用中心传动浓缩机，其特征在于：所述拉杆(13)上设有拉杆花兰(18)。
说明书
一种污泥浓缩池用中心传动浓缩机
技术领域
本实用新型涉及浓缩机技术领域，尤其是一种污泥浓缩池用中心传动浓缩机。
背景技术
浓缩机是一种连续工作的浓缩和澄清设备，它主要用于湿式选矿作业中精、尾矿浆的脱水;也广泛用于煤炭、钢铁、化工、建材、水源和污水处理等行业中含固料浆的浓缩和净化。
传统浓缩机的浓缩机理基本上属于重力沉降，它以矿浆颗粒自由沉降为基础，实现了颗粒的沉降分层，并在池底浓缩区进一步压实。浓缩机的处理量及溢流中的含固量高低主要取决于颗粒的沉降速度。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一种污泥浓缩池用中心传动浓缩机。
本实用新型解决其技术问题所采用的技术方案是：一种污泥浓缩池用中心传动浓缩机，包括架设在污泥浓缩池上方的工作桥，工作桥的下方设有辅助支架，工作桥的中间安装有电机减速机，电机减速机的中心主轴伸至池底的集泥坑，中心主轴的末端连接集泥坑刮泥板，中心主轴上、集泥坑上方设有水下支承组件，中心主轴的中部固定有上刮臂组件，中心主轴的下部固定有下刮臂组件，上刮臂组件和下刮臂组件之间设有浓缩栅条，上刮臂组件和下刮臂组件的两端固定有连接杆，下刮臂组件下连接有刮泥板，所述辅助支架上通过拉杆连接有上刮臂辅助杆和下刮臂辅助杆。
进一步地，所述下刮臂组件上设有调节刮泥板高度的调节杆。
进一步地，所述工作桥的四周设有扶栏。
进一步地，所述拉杆上设有拉杆花兰。
本实用新型的有益效果是：本实用新型具有适用于池径较大的污泥浓缩池，具有机构简单、连续运转、管理方便等特点。
