申请日2015.07.27
公开(公告)日2015.12.02
IPC分类号C02F9/02
摘要
本实用新型涉及水处理设备领域的一体化水处理装置，包括立式筒体，立式筒体的上部为气浮区，立式筒体的下部为过滤区，气浮区由一个以上的竖流式气浮设备构成，气浮设备连接有原水进口管和气浮出水管，过滤区由一个以上的过滤器构成，过滤器连接有过滤进口管、过滤出口管、反洗进口管和反洗出口管，气浮出水管与过滤进口管进行导通连接，并在气浮出水管与过滤进口管之间设有液位调节机;新型一体化水处理装置实现了气浮与过滤的一体化工作，整体结构紧凑，操作简便，过滤阻力小，清洗效果理想，与传统工艺的设施相比，一体式结构的占地面积小，基建投资少，建设周期短，不易出现故障，因此造价适中，经济，非常实用。
权利要求书
1.一体化水处理装置，包括立式筒体，其特征在于：立式筒体的上部为气浮区，立式筒体的下部为过滤区，立式筒体的顶部设有排渣系统，排渣系统位于气浮区的顶部，排渣系统包括排渣管，气浮区由一个以上的竖流式气浮设备构成，气浮设备连接有原水进口管和气浮出水管，过滤区由一个以上的过滤器构成，过滤器连接有过滤进口管、过滤出口管、反洗进口管和反洗出口管，过滤进口管与反洗出口管均连接至过滤器的上部，过滤出口管与反洗进口管均连接至过滤器的下部，其中，气浮出水管与过滤进口管进行导通连接，并在气浮出水管与过滤进口管之间设有液位调节机，在原水进口管、过滤进口管、过滤出口管、反洗进口管与反洗出口管上均安装有用于手动控制或者自动控制的阀门。
2.根据权利要求1所述一体化水处理装置，其特征在于：在液位调节机与过滤进口管之间还设置有过渡池和提升泵，液位调节机通过管道延伸至过渡池内，提升泵的抽水口通过管道延伸至过渡池内，提升泵的出水口通过管道与过滤进口管进行连接。
3.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述过滤器的底部为平板式封头结构，过滤器的底部形成一个封闭的集水腔。
4.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述过滤器的底部为椭圆形的封头结构。
5.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述过滤器的内部包括滤料，滤料包括核桃壳滤料、纤维束滤料、陶瓷滤料或者石英砂滤料。
6.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述阀门为气动阀门或者电动阀门。
7.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述气浮区由三个气浮设备构成，三个气浮设备分别分层设置，分别为位于底层的第一气浮设备、位于中间层的第二气浮设备和位于顶层的第三气浮设备，各层间通过并联的方式运行。
8.根据权利要求1或者2所述一体化水处理装置，其特征在于：所述过滤区由两个过滤器构成，分别为位于底层的第一过滤器和位于顶层的第二过滤器，第一过滤器与第二过滤器通过并联的方式运行。
说明书
一体化水处理装置
技术领域
本实用新型涉及水处理设备领域，具体涉及一体化水处理装置。
背景技术
在水处理技术方面，通常采用气浮处理后再经过滤器过滤的方法去除水中的杂质，其中气浮工艺一般采用气浮池或钢制气浮机，其占地面积大，且为敞口结构，当处理气味比较大的废水时，操作环境比较差，再者，由于现有的气浮池和过滤器是分体的，占地面积大，基建投资大，无法实现密闭化。
实用新型内容
本实用新型的目的是解决以上缺陷，提供一体化水处理装置，其集气浮、过滤于一体。
本实用新型的目的是通过以下方式实现的：

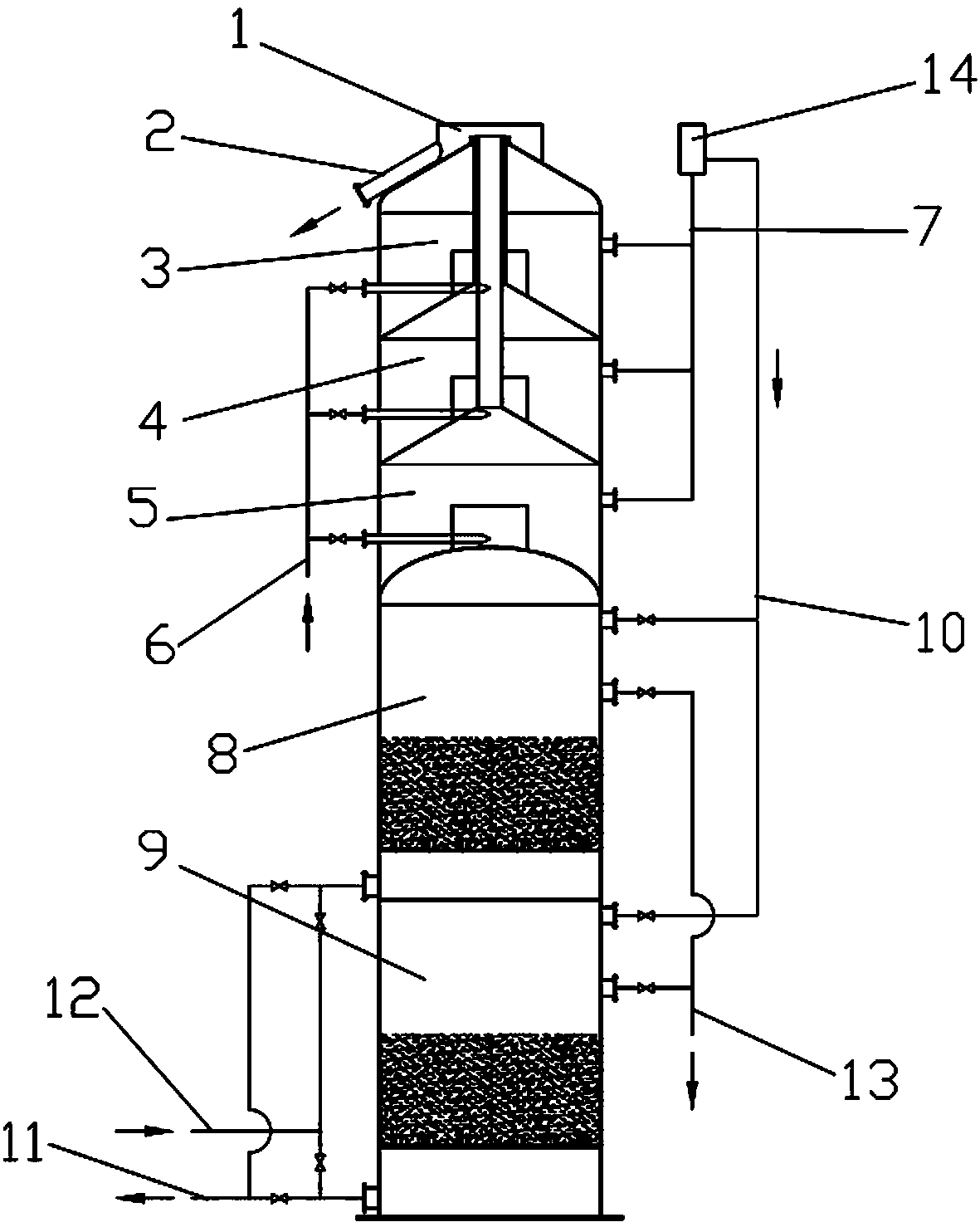

一体化水处理装置，包括立式筒体，立式筒体的上部为气浮区，立式筒体的下部为过滤区，立式筒体的顶部设有排渣系统，排渣系统位于气浮区的顶部，排渣系统包括排渣管，气浮区由一个以上的竖流式气浮设备构成，气浮设备连接有原水进口管和气浮出水管，过滤区由一个以上的过滤器构成，过滤器连接有过滤进口管、过滤出口管、反洗进口管和反洗出口管，过滤进口管与反洗出口管均连接至过滤器的上部，过滤出口管与反洗进口管均连接至过滤器的下部，其中，气浮出水管与过滤进口管进行导通连接，并在气浮出水管与过滤进口管之间设有液位调节机，在原水进口管、过滤进口管、过滤出口管、反洗进口管与反洗出口管上均安装有用于手动控制或者自动控制的阀门。
上述说明中，作为优选的方案，在液位调节机与过滤进口管之间还设置有过渡池和提升泵，液位调节机通过管道延伸至过渡池内，提升泵的抽水口通过管道延伸至过渡池内，提升泵的出水口通过管道与过滤进口管进行连接;气浮区的出水首先进入过渡池，然后再利用提升泵提升进入过滤区，此时，过滤区可为重力式过滤或压力式过滤方式。
上述说明中，作为优选的方案，所述过滤器的底部为平板式封头结构，过滤器的底部形成一个封闭的集水腔。
上述说明中，作为优选的方案，所述过滤器的底部为椭圆形的封头结构。
上述说明中，作为优选的方案，所述过滤器的内部包括滤料，滤料包括核桃壳滤料、纤维束滤料、陶瓷滤料或者石英砂滤料。
上述说明中，作为优选的方案，所述阀门为气动阀门或者电动阀门，当上述阀门改装成气动阀或电动阀，再配置必要的电磁流量计、差压变送器即可实现PLC全自动控制，其中气浮区的排渣、过滤区的运行和反冲洗等运行参数都有可由操作人员进行实时设定。
上述说明中，作为优选的方案，所述气浮区由三个气浮设备构成，三个气浮设备分别分层设置，分别为位于底层的第一气浮设备、位于中间层的第二气浮设备和位于顶层的第三气浮设备，各层间通过并联的方式运行。
上述说明中，作为优选的方案，所述过滤区由两个过滤器构成，分别为位于底层的第一过滤器和位于顶层的第二过滤器，第一过滤器与第二过滤器通过并联的方式运行。
本实用新型所产生的有益效果是：新型一体化水处理装置实现了气浮与过滤的一体化工作，整体结构紧凑，操作简便，过滤阻力小，清洗效果理想，与传统工艺的设施相比，一体式结构的占地面积小，基建投资少，建设周期短，不易出现故障，因此造价适中，经济，非常实用。
