申请日2015.06.24
公开(公告)日2015.11.11
IPC分类号C02F9/14
摘要
一种重金属污水处理装置，包括搅拌池，所述搅拌池内设有转轴，所述转轴上均匀布置有若干个搅拌叶片;所述搅拌池左侧设有污水进口和蓝藻液入口;所述搅拌通过管道与沉淀池连接，所述沉淀池的顶部设有螺旋加絮凝剂装置，所述螺旋加絮凝剂装置的底部安装有搅拌器，所述沉淀池的中部设有微滤膜，所述微滤膜与水平面的夹角为30°，微滤膜与沉淀池接触处设有蓝藻出口;所述沉淀池与硝化池通过管道连接。本实用新型的有益效果是利用蓝藻来吸附重金属，净化效果好;池体内设有填料，填料表面生长有生物膜，污水在流动过程中与生物膜接触，发生生物氧化反应，使得除去重金属的污水得到进一步的净化。

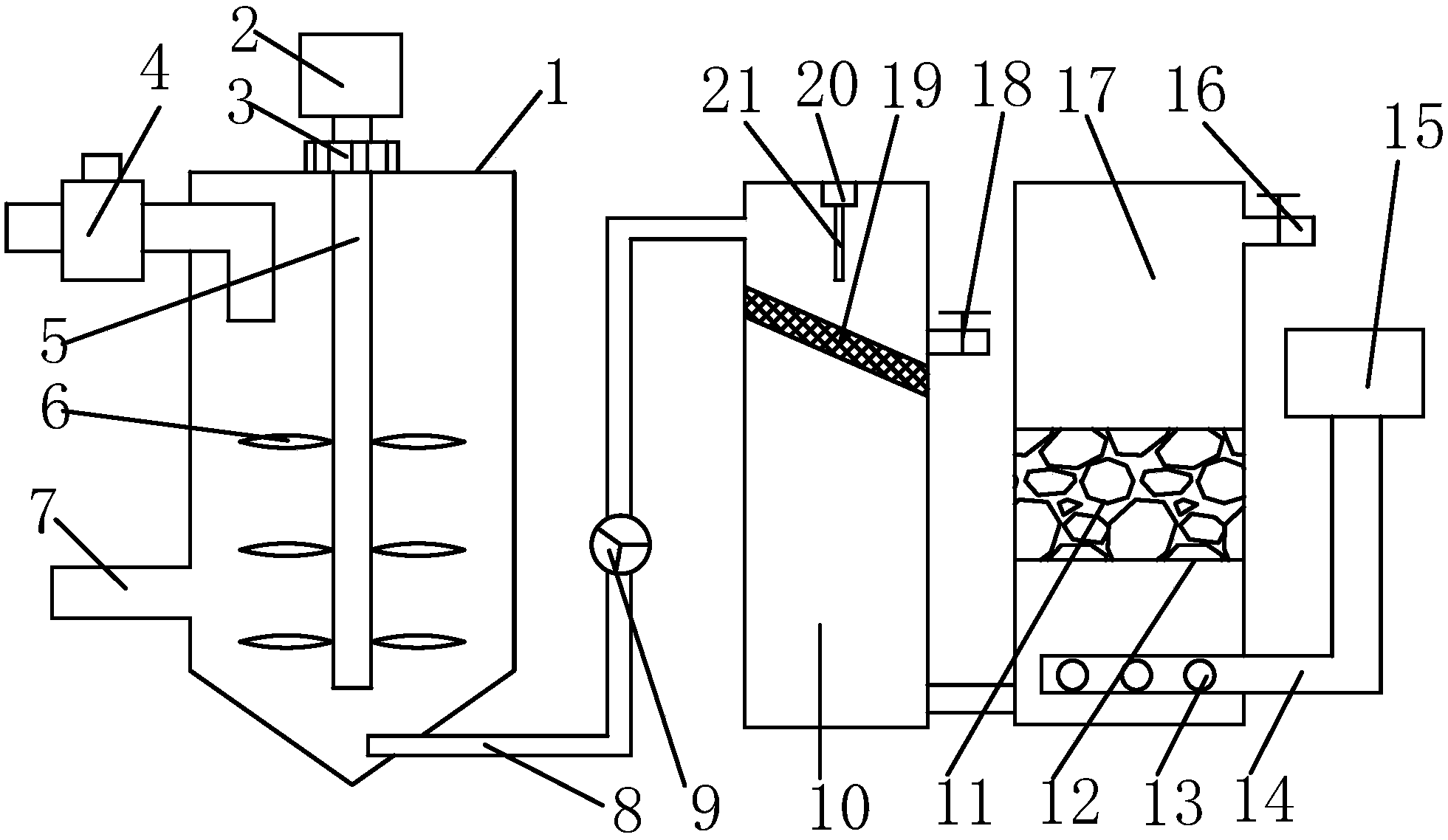

摘要附图
权利要求书
1.一种重金属污水处理装置，包括搅拌池，其特征在于，所述搅拌池内设有转轴， 转轴与位于搅拌池顶端的减速器连接，减速器与电机连接，所述转轴上均匀布置有若干个 搅拌叶片;所述搅拌池左侧设有污水进口和蓝藻液入口;所述搅拌池通过管道与沉淀池连 接，所述沉淀池的顶部设有螺旋加絮凝剂装置，所述螺旋加絮凝剂装置的底部安装有搅拌 器，所述沉淀池的中部设有微滤膜，所述微滤膜与水平面的夹角为30°，微滤膜与沉淀池 接触处设有蓝藻出口;所述沉淀池与硝化池通过管道连接，硝化池内设有填料架床，填料 架床架设于硝化池的两侧池壁之间，并位于硝化池的池底上方，生物填料填充于填料架床 中;硝化池的底部分布有曝气管，曝气管上均匀分布有若干曝气头，曝气管与曝气装置连 接。
2.根据权利要求1所述的一种重金属污水处理装置，其特征在于，所述搅拌池的池 底为倾斜状。
3.根据权利要求1所述的一种重金属污水处理装置，其特征在于，所述搅拌池与沉 淀池连接的管道上设置有泵体。
4.根据权利要求1所述的一种重金属污水处理装置，其特征在于，所述沉淀池的下 部与硝化池的下部通过管道连接。
5.根据权利要求1所述的一种重金属污水处理装置，其特征在于，所述硝化池的上 部设有出水口。
6.根据权利要求1所述的一种重金属污水处理装置，其特征在于，所述生物填料表 面生长有生物膜。
说明书
一种重金属污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种重金属污水处理装置。
背景技术
工业废水中一般均含有大量的重金属，这些重金属进入生物环境后，对人体及水体都 有着极其恶劣的影响。当下对于这种重金属废水一般采用化学沉淀法、离子交换法等等， 这些处理方法的效果都比较差，还容易产生二次污染，另外其处理成本也比较高。
实用新型内容
本实用新型的目的在于提供一种重金属污水处理装置，以解决上述背景技术中提出的 问题。
为实现上述目的，本实用新型提供如下技术方案：
一种重金属污水处理装置，包括搅拌池，所述搅拌池内设有转轴，转轴与位于搅拌池 顶端的减速器连接，减速器与电机连接，所述转轴上均匀布置有若干个搅拌叶片;所述搅 拌池左侧设有污水进口和蓝藻液入口;所述搅拌池通过管道与沉淀池连接，所述沉淀池的 顶部设有螺旋加絮凝剂装置，所述螺旋加絮凝剂装置的底部安装有搅拌器，所述沉淀池的 中部设有微滤膜，所述微滤膜与水平面的夹角为30°，微滤膜与沉淀池接触处设有蓝藻出 口;所述沉淀池与硝化池通过管道连接，硝化池内设有填料架床，填料架床架设于硝化池 的两侧池壁之间，并位于硝化池的池底上方，生物填料填充于填料架床中;硝化池的底部 分布有曝气管，曝气管上均匀分布有若干曝气头，曝气管与曝气装置连接。
作为本实用新型进一步的方案：所述搅拌池的池底为倾斜状。
作为本实用新型再进一步的方案：所述搅拌池与沉淀池连接的管道上设置有泵体。
作为本实用新型再进一步的方案：所述沉淀池的下部与硝化池的下部通过管道连接。
作为本实用新型再进一步的方案：所述硝化池的上部设有出水口。
作为本实用新型再进一步的方案：所述生物填料表面生长有生物膜。
本实用新型的有益效果是利用蓝藻来吸附重金属，净化效果好;池体内设有填料，填 料表面生长有生物膜，污水在流动过程中与生物膜接触，发生生物氧化反应，使得除去重 金属的污水得到进一步的净化。
