申请日2015.06.24
公开(公告)日2015.11.18
IPC分类号C02F9/04
摘要
本实用新型涉及污水净化技术领域，尤其是一种可移动一体化污水净化设备，包括混凝剂加药装置和助凝剂加药装置，混凝剂加药装置和助凝剂加药装置的出液口连接管道混合器，管道混合器连接至一级反应室，一级反应室上设有干粉投加装置，一级反应室联通二级反应室，一级反应室和二级反应室的出液处设有配水槽，配水槽的出液处设有斜板沉淀池，斜板沉淀池的上方设有集水槽，集水槽连接至中间水箱，中间水箱下方设有全自动过滤器。本实用新型可作为小型污水处理厂处理设备，使用操作方便，也可作为应急式一体化污水处理设备备用，适用于市政污水处理管网布及不到位、无城市污水处理厂的临时污水处理厂或者备用污水处理厂设备。

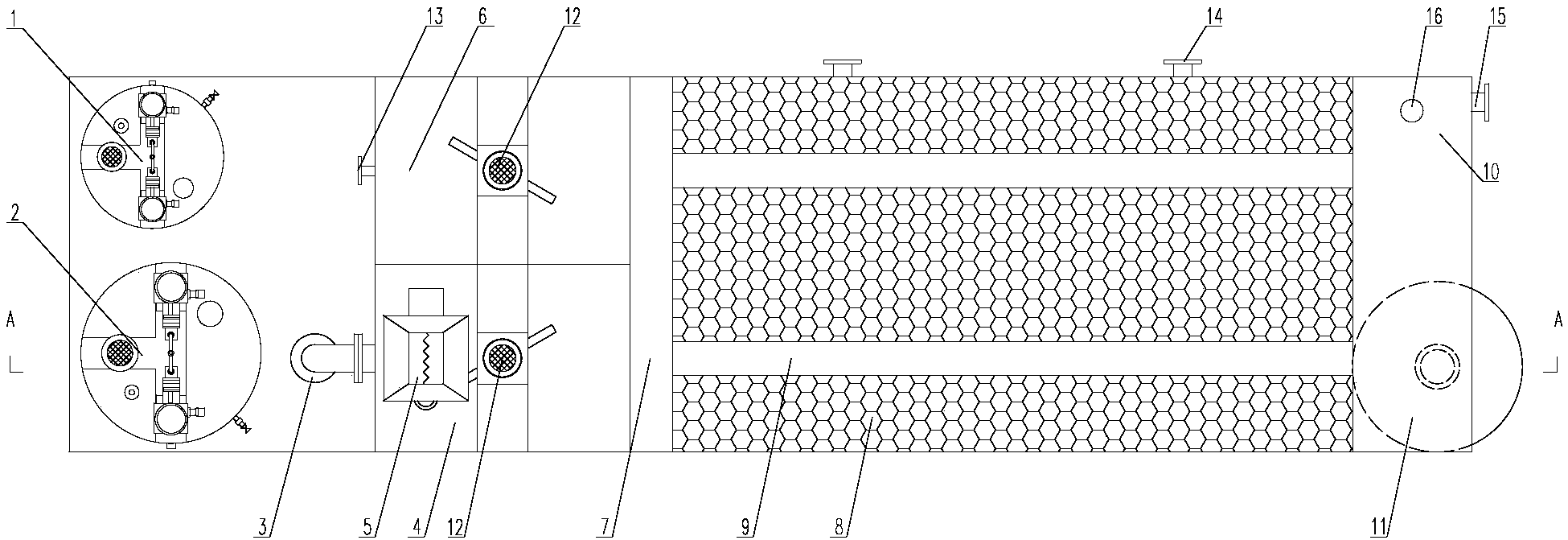

摘要附图
权利要求书
1.一种可移动一体化污水净化设备，其特征在于：包括混凝剂加药装置(1) 和助凝剂加药装置(2)，混凝剂加药装置(1)和助凝剂加药装置(2)的出液 口连接管道混合器(3)，管道混合器(3)连接至一级反应室(4)，一级反应室 (4)上设有干粉投加装置(5)，一级反应室(4)联通二级反应室(6)，一级 反应室(4)和二级反应室(6)的出液处设有配水槽(7)，配水槽(7)的出液 处设有斜板沉淀池(8)，斜板沉淀池(8)的上方设有集水槽(9)，集水槽(9) 连接至中间水箱(10)，中间水箱(10)下方设有全自动过滤器(11)。
2.根据权利要求1所述的一种可移动一体化污水净化设备，其特征在于： 所述一级反应室(4)和二级反应室(6)均设有搅拌机(12)。
3.根据权利要求1所述的一种可移动一体化污水净化设备，其特征在于： 所述二级反应室(6)的底部设有放空管(13)。
4.根据权利要求1所述的一种可移动一体化污水净化设备，其特征在于： 所述斜板沉淀池(8)的底部设有排泥管(14)。
5.根据权利要求1所述的一种可移动一体化污水净化设备，其特征在于： 所述中间水箱(10)的侧壁上部开设有溢流口(15)，中间水箱(10)的底部开 设有出水口(16)。
说明书
一种可移动一体化污水净化设备
技术领域
本实用新型涉及污水净化技术领域，尤其是一种可移动一体化污水净化设 备。
背景技术
随着城市旅游和房地产业的蓬勃发展，大批的高级宾馆、居住小区及别墅 群建立起来。由于城市排水管网未能覆盖，这些地区的生活污水亟须就地处理 达标排放。针对大量此类生活污水亟待处理的情况，市场上出现了一体化生活 污水处理装置，为小型分散污染源生活污水的处理提供了一条新的途径，但是 有些地方需要临时紧急治理污水，目前的一体化生活污水处理装置无法实现。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一种可以紧急临时 治污的可移动一体化污水净化设备。
本实用新型解决其技术问题所采用的技术方案是：一种可移动一体化污水 净化设备，包括混凝剂加药装置和助凝剂加药装置，混凝剂加药装置和助凝剂 加药装置的出液口连接管道混合器，管道混合器连接至一级反应室，一级反应 室上设有干粉投加装置，一级反应室联通二级反应室，一级反应室和二级反应 室的出液处设有配水槽，配水槽的出液处设有斜板沉淀池，斜板沉淀池的上方 设有集水槽，集水槽连接至中间水箱，中间水箱下方设有全自动过滤器。
进一步地，所述一级反应室和二级反应室均设有搅拌机。
进一步地，所述二级反应室的底部设有放空管。
进一步地，所述斜板沉淀池的底部设有排泥管。
进一步地，所述中间水箱的侧壁上部开设有溢流口，中间水箱的底部开设 有出水口。
本实用新型的有益效果是：本实用新型可作为小型污水处理厂处理设备， 使用操作方便，也可作为应急式一体化污水处理设备备用，适用于市政污水处 理管网布及不到位、无城市污水处理厂的临时污水处理厂或者备用污水处理厂 设备。
