申请日2015.07.27
公开(公告)日2015.12.02
IPC分类号C02F9/04; C02F103/10; C02F101/32; C02F103/38; C02F103/24; C02F103/30; C02F103/14; C02F103/16
摘要
本实用新型属于水处理设备技术领域的废水处理成套装置，包括污水泵、高效气浮机和过滤器，还包括溶气装置、电磁流量计、第一快速混合器、空气压缩机、第二快速混合器和过滤泵，污水泵的抽水口延伸进入外部的污水池内，污水泵的出水口通过管道与第一快速混合器的入口端进行连接，溶气装置的溶气水出口通过管道与第二快速混合器的入口端进行连接，第二快速混合器的出口端通过管道与气浮机入水口进行连接，气浮机出水口通过管道与过滤泵的抽水口进行连接，过滤器出水口通过管道连接至外部的净水池;成套装置设计合理，既可设计成手动控制，也可设计成全自动控制，结构紧凑、占地面积小，建设周期短，不易出现故障，处理成本低，处理效果良好，经处理后的水可循环使用。
权利要求书
1.废水处理成套装置，包括污水泵、高效气浮机和过滤器，高效气浮机包括气浮机入水口和气浮机出水口，过滤器包括过滤器入水口和过滤器出水口，其特征在于：还包括溶气装置、电磁流量计、第一快速混合器、空气压缩机、第二快速混合器和过滤泵，溶气装置包括气液入口、溶气水出口和排气口，污水泵的抽水口延伸进入外部的污水池内，污水泵的出水口通过管道与第一快速混合器的入口端进行连接，电磁流量计安装于污水泵与第一快速混合器之间，空气压缩机的高压空气出口通过管道与第一快速混合器的入口端进行连接，第一快速混合器的出口端通过管道与溶气装置的气液入口进行连接，溶气装置的溶气水出口通过管道与第二快速混合器的入口端进行连接，第二快速混合器的入口端还设置有WT1剂接入口，第二快速混合器的出口端通过管道与气浮机入水口进行连接，第二快速混合器的出口端还设置有WT2剂接入口，气浮机出水口通过管道与过滤泵的抽水口进行连接，过滤泵的出水口通过管道与过滤器入水口进行连接，过滤器出水口通过管道连接至外部的净水池。
2.根据权利要求1所述废水处理成套装置，其特征在于：所述高效气浮机包括液位调节装置、释放器、刮渣机、分离区和水包，第二快速混合器的出口端通过管道与释放器进行连接，分离区的出水管从中部集水，然后通过液位调节装置调节分离区的液位后进入水包，水包设置有出水管和溢流管，刮渣机位于高效气浮机的顶部，刮渣机设置有污泥排出管，污泥排出管用于连接至外部的污泥池，高效气浮机的底部还设置有排泥管。
3.根据权利要求1所述废水处理成套装置，其特征在于：所述溶气装置包括筒体、上封头、下封头、旋流件、进水管和出水管，上封头安装于筒体的顶部，下封头安装于筒体的底部，进水管与旋流件以切线方向连接在一起，在溶气装置的顶部还设置排气管和安全阀，在溶气装置的内部还设置有液位计。
4.根据权利要求3所述废水处理成套装置，其特征在于：所述上封头为椭圆形结构或者锥形结构。
5.根据权利要求1～4任意一项所述废水处理成套装置，其特征在于：在过滤器出水口与净水池之间的管道上还设置有反洗泵，过滤器的顶部设置有用于排出反洗污水的反洗出水口，反洗出水口通过管道连接至外部的污泥池。
6.根据权利要求1～4任意一项所述废水处理成套装置，其特征在于：所述溶气装置的操作压力控制在0.25～0.35MPa。
7.根据权利要求1～4任意一项所述废水处理成套装置，其特征在于：所述过滤器的中端为立式压力容器，过滤器的两端均为椭圆形封头，过滤器内部的操作压力控制在0.10～0.30MPa。
8.根据权利要求7所述废水处理成套装置，其特征在于：所述过滤器的内部包括集水系统，集水系统由集水栅管和集水板组成，集水栅管由梯形截面的不锈钢丝制成。
说明书
废水处理成套装置
技术领域
本实用新型属于水处理设备技术领域，具体涉及废水处理成套装置。
背景技术
在水处理技术方面，通常采用气浮处理后再经过滤器过滤的方法去除水中的杂质或回收废水中的有用物质，其中气浮一般采用部分溶气气浮工艺，设施也一般为气浮池或卧式钢制气浮机，不仅占地面积大，处理效果欠佳，而且为敞口结构，当处理气味比较大的废水时，操作环境比较恶劣;再者，现有过滤器的反洗效果欠佳，往往初期使用时效果较好，可是使用一段时间后就出现滤料无法清洗干净，过滤水质恶化等现象;出现上述原因，主要是由于采用的部分工艺和部分结构有缺陷。
目前，采油区单口油井采出废水的处理设备简陋，其处理现状是在采油井旁挖一个土池，然后经简单处理后即排入受纳水体，由于排出水的石油类和固体悬浮物含量还比较高，导致受纳水体污染。因此，研制一种处理效果良好，处理工艺简单的装置就成为当务之急，而本实用新型就特别针对采油井废水，增强了石油类和固体悬浮物的处理能力。
实用新型内容
本实用新型的目的是解决以上缺陷，提供废水处理成套装置，其集气浮、过滤于一体，经处理后的水可循环使用。
本实用新型的目的是通过以下方式实现的：

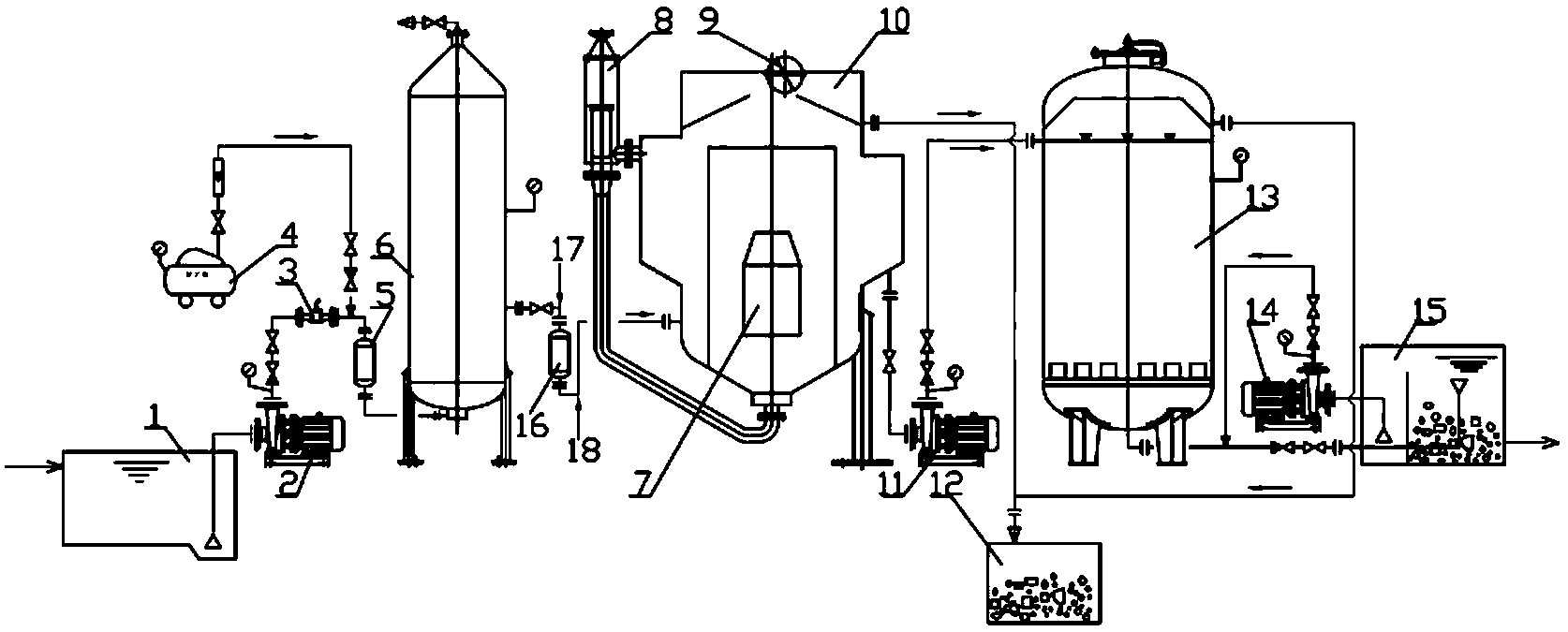

废水处理成套装置，包括污水泵、高效气浮机和过滤器，高效气浮机包括气浮机入水口和气浮机出水口，过滤器包括过滤器入水口和过滤器出水口，该废水处理成套装置还包括溶气装置、电磁流量计、第一快速混合器、空气压缩机、第二快速混合器和过滤泵，溶气装置包括气液入口、溶气水出口和排气口，污水泵的抽水口延伸进入外部的污水池内，污水泵的出水口通过管道与第一快速混合器的入口端进行连接，电磁流量计安装于污水泵与第一快速混合器之间，空气压缩机的高压空气出口通过管道与第一快速混合器的入口端进行连接，第一快速混合器的出口端通过管道与溶气装置的气液入口进行连接，溶气装置的溶气水出口通过管道与第二快速混合器的入口端进行连接，第二快速混合器的入口端还设置有WT1剂接入口，第二快速混合器的出口端通过管道与气浮机入水口进行连接，第二快速混合器的出口端还设置有WT2剂接入口，气浮机出水口通过管道与过滤泵的抽水口进行连接，过滤泵的出水口通过管道与过滤器入水口进行连接，过滤器出水口通过管道连接至外部的净水池。
上述说明中，作为优选的方案，所述高效气浮机包括液位调节装置、释放器、刮渣机、分离区和水包，第二快速混合器的出口端通过管道与释放器进行连接，分离区的出水管从中部集水，然后通过液位调节装置调节分离区的液位后进入水包，水包设置有出水管和溢流管，刮渣机位于高效气浮机的顶部，刮渣机设置有污泥排出管，污泥排出管用于连接至外部的污泥池，高效气浮机的底部还设置有排泥管。
上述说明中，作为优选的方案，所述溶气装置包括筒体、上封头、下封头、旋流件、进水管和出水管，上封头安装于筒体的顶部，下封头安装于筒体的底部，进水管与旋流件以切线方向连接在一起，在溶气装置的顶部还设置排气管和安全阀，在溶气装置的内部还设置有液位计。
上述说明中，作为优选的方案，所述上封头为椭圆形结构或者锥形结构。
上述说明中，作为优选的方案，在过滤器出水口与净水池之间的管道上还设置有反洗泵，过滤器的顶部设置有用于排出反洗污水的反洗出水口，反洗出水口通过管道连接至外部的污泥池。
上述说明中，作为优选的方案，所述溶气装置的操作压力控制在0.25～0.35MPa。
上述说明中，作为优选的方案，所述过滤器的中端为立式压力容器，过滤器的两端均为椭圆形封头，过滤器内部的操作压力控制在0.10～0.30MPa。
上述说明中，作为优选的方案，所述过滤器的内部包括集水系统，集水系统由集水栅管和集水板组成，集水栅管由梯形截面的不锈钢丝制成。
上述说明中，作为优选的方案，为便于装填和卸除滤料，在立式压力容器的顶部和下部各设置一个更换孔，在立式压力容器的中上部设置有视镜，以便于观察滤料的流失情况，当需要进行自动控制时，过滤器内设置差压变送器，以控制过滤器的正常运行和反冲洗的自动切换。
上述说明中，作为优选的方案，过滤器内部包括有填料，填料一般采用陶瓷滤料、核桃壳滤料或其他材质滤料，主要根据水质情况确定，如处理含油废水时，一般选用核桃壳滤料;处理其他废水时，一般选用陶瓷滤料或石英砂滤料。
本实用新型的废水处理成套装置能处理各类含油废水，含油废水的石油类含量可降至5mg/L以下;能处理造纸白水，其纸桨纤维回收率可达90%，CODcr去除70%，经处理后的水可循环使用;能处理含多种金属离子电镀废水，Cr6+，Cu2+，Fe3+，Zn2+等去除率在90%以上;能去除制革废水的大量污染物质，CODcr去除70%，悬浮固体去除90%;能处理印染﹑漂染﹑毛纺废水，色度去除率可达70～90%，CODcr去除65-80%;能处理化工废水如颜料﹑油漆等，CODcr去除率70%，橡胶废水处理CODcr去除80%。
本实用新型所产生的有益效果是：成套装置设计合理，成套装置既可设计成手动控制，也可设计成全自动控制，本实用新型的结构紧凑、操作简便、占地面积小，建设周期短，不易出现故障，处理成本低，处理效果良好，能够处理各种不同的污水，经处理后的水可循环使用，处理能力可达5～100m3/h。
