申请日2015.07.27
公开(公告)日2015.12.02
IPC分类号E03F5/10; B01D35/00; B01D36/02; E03F5/22
摘要
本实用新型涉及自动反洗污水强排装置，有效的解决了排水容易堵塞等问题;其解决的技术方案是包括集水箱，集水箱的底部设有第一自动反冲洗过滤器和第二自动反冲洗过滤器，第一反冲洗过滤器和第二反冲洗过滤器连接有第一排污泵和第二排污泵，第一自动反冲洗过滤器和第二自动反冲洗过滤器上设有竖向的第一水箱自洗喷头和第二水箱自洗喷头，第一自动反冲洗过滤器和第二自动反冲洗过滤器设有出水口，第一自动反冲洗过滤器和第二自动反冲洗过滤器与出水口之间设有第一常闭式出水止回阀和第二常闭式出水止回阀，第一自动反冲洗过滤器和第二自动反冲洗过滤器上依次设有第一常开式进水止回阀、分水器、第二常开式进水止回阀;本实用新型无污染、无噪音。
权利要求书

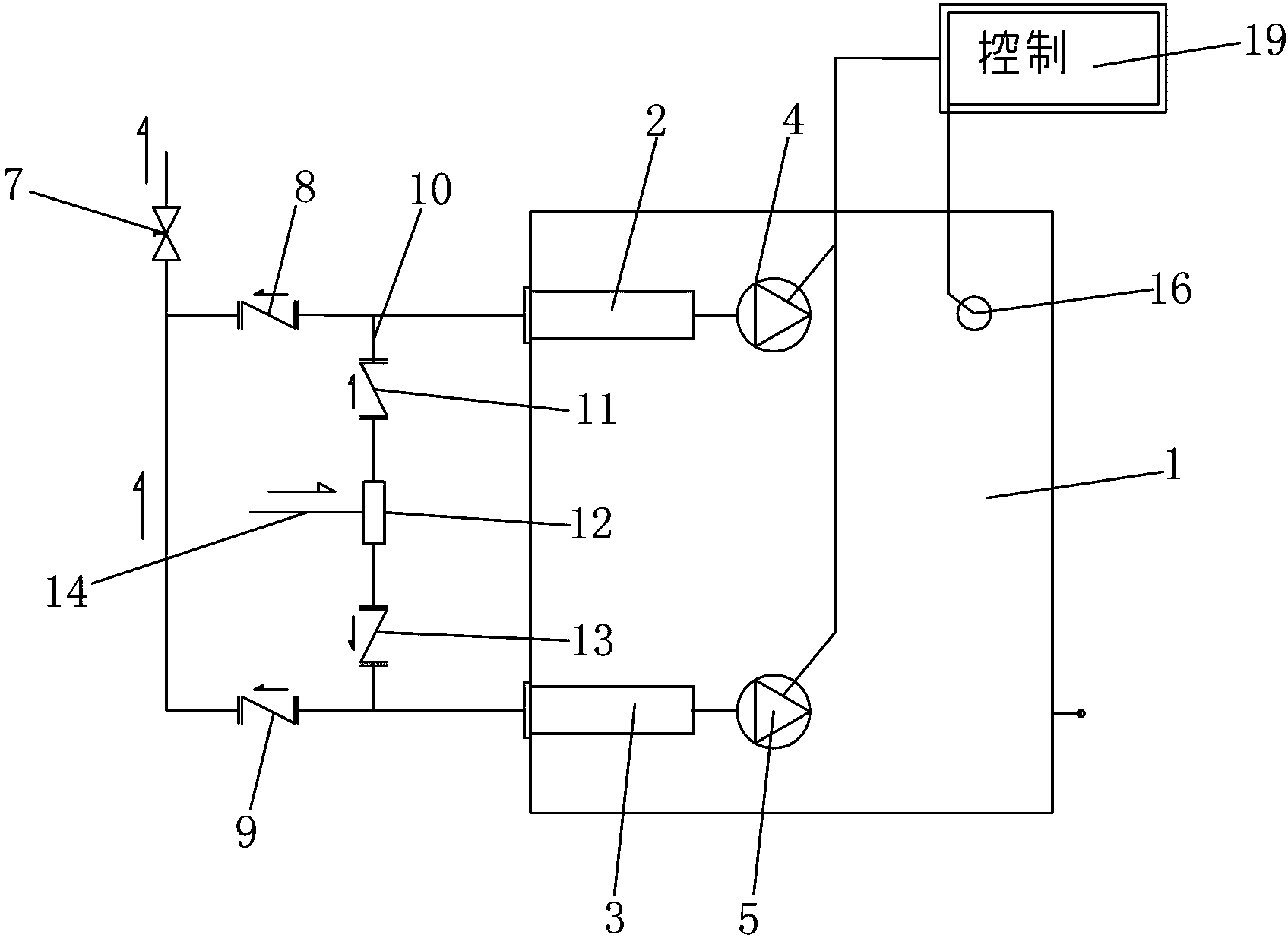

1.一种自动反洗污水强排装置，包括集水箱(1)，其特征在于，集水箱(1)的底部设有第一自动反冲洗过滤器(2)和第二自动反冲洗过滤器(3)，第一反冲洗过滤器(2)和第二反冲洗过滤器(3)分别连接有置于集水箱(1)底部的第一排污泵(4)和第二排污泵(5)，第一自动反冲洗过滤器(2)和第二自动反冲洗过滤器(3)上经管道分别设有竖向的第一水箱自洗喷头和第二水箱自洗喷头(6)，第一自动反冲洗过滤器(2)和第二自动反冲洗过滤器(3)的另一端经管道分别设有连通外界的出水口(7)，第一自动反冲洗过滤器(2)和第二自动反冲洗过滤器(3)分别与出水口(7)之间设有第一常闭式出水止回阀(8)和第二常闭式出水止回阀(9)，第一自动反冲洗过滤器(2)和第一常闭式出水止回阀(8)之间的管道与第二自动反冲洗过滤器(3)和第二常闭式出水止回阀(9)之间的管道经连接管(10)连通，连接管(10)上依次设有第一常开式进水止回阀(11)、分水器(12)、第二常开式进水止回阀(13)，分水器(12)连接有进水口(14)，分水器(12)上部有防溢流管(15)连接集水箱(1)，集水箱(1)上部设有液位检测器(16)，集水箱(1)的上端和下端分别设有超高液位检测器(17)和超低液位检测器(18)，第一自动反冲洗过滤器(2)、第二自动反冲洗过滤器(3)、第一排污泵(4)、第二排污泵(5)、第一水箱自洗喷头、第二水箱自洗喷头(6)、第一常闭式出水止回阀(8)、第二常闭式出水止回阀(9)、第一常开式进水止回阀(11)、分水器(12)、第二常开式进水止回阀(13)、液位检测器(16)、超高液位检测器(17)和超低液位检测器(18)均经PLC系统控制连接控制柜(19)。
2.根据权利要求1所述的一种自动反洗污水强排装置，其特征在于,所述的集水箱(1)为不锈钢水箱。
3.根据权利要求1所述的一种自动反洗污水强排装置，其特征在于,所述的防溢流管(15)连接集水箱1的上端。
4.根据权利要求1所述的一种自动反洗污水强排装置，其特征在于,所述的分水器(12)内设有分流过滤网(20)。
5.根据权利要求1所述的一种自动反洗污水强排装置，其特征在于,所述的防溢流管(15)内设有溢流过滤网。
6.根据权利要求1所述的一种自动反洗污水强排装置，其特征在于,所述的超低液位检测器(18)和超高液位检测器(17)连接有报警装置。
说明书
自动反洗污水强排装置
技术领域
本实用新型涉及污水处理技术领域，特别是一种自动反洗污水强排装置。
背景技术
随着社会经济的快速发展，人们对环境要求的不断提高，污水处理成为当代社会的一大问题。传统的集水井式“一坑两泵”模式处理方式因存在异味、容易堵塞污水泵、污水坑难于清掏、污染周围环境等因素逐渐被淘汰;而普通的污水提升装置因容易堵塞、定期清掏、污水及异味排泄、操作强度大等因素而跟不上时代的要求。据此我公司设计研发出自动反洗污水强排装置，满足社会对污水处理的诉求。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种自动反洗污水强排装置，有效的解决了传统集水井式处理排水存在异味、容易堵塞、难于清掏、污染环境等问题。
其解决的技术方案是，包括集水箱，集水箱的底部设有第一自动反冲洗过滤器和第二自动反冲洗过滤器，第一反冲洗过滤器和第二反冲洗过滤器分别连接有置于集水箱底部的第一排污泵和第二排污泵，第一自动反冲洗过滤器和第二自动反冲洗过滤器上经管道分别设有竖向的第一水箱自洗喷头和第二水箱自洗喷头，第一自动反冲洗过滤器和第二自动反冲洗过滤器的另一端经管道分别设有连通外界的出水口，第一自动反冲洗过滤器和第二自动反冲洗过滤器分别与出水口之间设有第一常闭式出水止回阀和第二常闭式出水止回阀，第一自动反冲洗过滤器和第一常闭式出水止回阀之间的管道与第二自动反冲洗过滤器和第二常闭式出水止回阀之间的管道经连接管连通，连接管上依次设有第一常开式进水止回阀、分水器、第二常开式进水止回阀，分水器连接有进水口，分水器上部有防溢流管连接集水箱，集水箱上部设有液位检测器，集水箱的上端和下端分别设有超高液位检测器和超低液位检测器，第一自动反冲洗过滤器、第二自动反冲洗过滤器、第一排污泵、第二排污泵、第一水箱自洗喷头、第二水箱自洗喷头、第一常闭式出水止回阀、第二常闭式出水止回阀、第一常开式进水止回阀、分水器、第二常开式进水止回阀、液位检测器、超高液位检测器和超低液位检测器均经PLC系统控制连接控制柜。
本实用新型结构巧妙，自动反洗污水强排装置以全新的设计理念，以自动反洗及强力提升排污为出发点，以智能为基础、以人性自动化控制为重点，而且实现了占用空间小、节能、美观、无污染、无噪音的特点。
