申请日2015.07.27
公开(公告)日2015.12.02
IPC分类号C02F1/14
摘要
一种污水处理系统，包括接污水源的内置预热单元的预处理系统，预处理系统的出水口与污水蒸发处理系统顶部的进水口连通，污水蒸发处理系统主体为一个大圆筒，筒内设有与其共底同轴的一个小圆筒，该小圆筒的外壁与大圆筒内壁之间形成集水槽，该小圆筒内设置若干层间隔设置的蒸发槽，蒸发槽中有若干与热泵循环机组系统连接的蒸发盘管，热泵循环机组系统与太阳能吸收装置以及空气源连接;集水槽的顶部设置有圆锥形的冷凝液流收集装置，冷凝液流收集装置外部与设置于该大圆筒顶部的太阳能收集装置连接，集水槽的下部连通冷凝液出水系统，冷凝液出水系统连接消毒室，本实用新型可有效净化污水，集中程度高，占地面积小，运行稳定，成本较低。
权利要求书
1.一种污水处理系统，其特征在于，包括接污水源的内置预热单元的预 处理系统(1)，预处理系统(1)的出水口与污水蒸发处理系统(2)顶部的 进水口连通，污水蒸发处理系统(2)主体为一个大圆筒，筒内设有与其共底 同轴的一个小圆筒，该小圆筒的外壁与大圆筒内壁之间形成集水槽(42)， 该小圆筒内设置若干层间隔设置的蒸发槽(41)，蒸发槽(41)中有若干与 热泵循环机组系统(3)连接的蒸发盘管，热泵循环机组系统(3)与太阳能 吸收装置(4)以及空气源连接;集水槽(42)的顶部设置有圆锥形的冷凝液 流收集装置(44)，冷凝液流收集装置(44)外部与设置于该大圆筒顶部的 太阳能收集装置(43)连接，集水槽(42)的下部连通冷凝液出水系统(6)， 冷凝液出水系统(6)连接消毒室。
2.根据权利要求1所述污水处理系统，其特征在于，所述预处理系统(1) 中的预热单元与太阳能系统连接，所述预处理系统(1)中带有过滤格栅。
3.根据权利要求1所述污水处理系统，其特征在于，所述蒸发槽(41) 呈多半圆形，蒸发槽(41)与小圆筒内壁之间具有一个弧形缺口，相邻蒸发 槽(41)的缺口在圆周上错开180°布置。
4.根据权利要求1所述污水处理系统，其特征在于，所述污水蒸发处理 系统(2)中配有通风设备。
5.根据权利要求1所述污水处理系统，其特征在于，所述污水蒸发处理 系统(2)底部有与资源回收系统(5)连接的排料口。
说明书
一种污水处理系统
技术领域
本实用新型属于污水处理技术领域，特别涉及一种污水处理系统。
背景技术
目前现有的污水处理设备因为造价比较高，动辄百万甚至上千万，实际 运行中，一般较小的工厂根本负担不起，从而容易造成小型企业私自排放污 水，造成严重的环境污染。同时，现有污水处理设备的安装与运行都比较复 杂，均需要专业的工作人员来进行指导，在正常运营过程中的成本也比较高， 局限性较大。城市污水越来越多，环境污染越来越严重，现在的污水处理厂 需要消耗大量的电能、生物能以及化学药品，而生产化学药品也需要大量的 电能，并产生环境污染。
发明内容
为了克服上述现有技术的缺点，本实用新型的目的在于提供一种污水处 理系统，结合了不同领域的先进技术，提高了当前的污水处理效果，减少了 温室气体的排放，具有结构简单，流程简短，污水处理量大，并且处理成本 较低的特点;同时能够高效利用清洁能源，通过收集转化作用于污水处理， 节约电能，减少化学药品的使用，实现资源的高效利用，满足可持续发展。
为了实现上述目的，本实用新型采用的技术方案是：

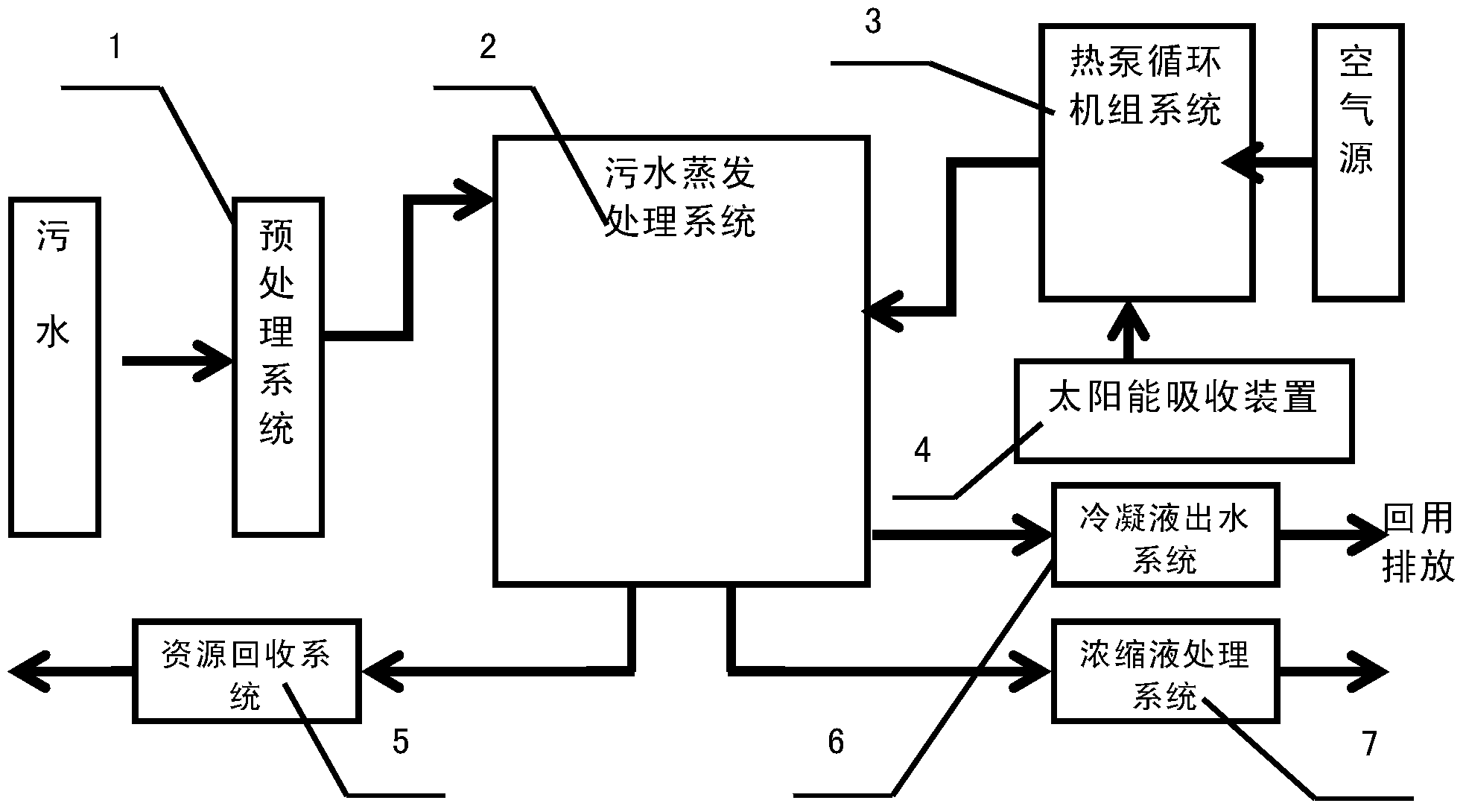

一种污水处理系统，包括接污水源的内置预热单元的预处理系统1，预 处理系统1的出水口与污水蒸发处理系统2顶部的进水口连通，污水蒸发处 理系统2主体为一个大圆筒，筒内设有与其共底同轴的一个小圆筒，该小圆 筒的外壁与大圆筒内壁之间形成集水槽42，该小圆筒内设置若干层间隔设置 的蒸发槽41，蒸发槽41中有若干与热泵循环机组系统3连接的蒸发盘管， 热泵循环机组系统3与太阳能吸收装置4以及空气源连接;集水槽42的顶部 设置有圆锥形的冷凝液流收集装置44，冷凝液流收集装置44外部与设置于 该大圆筒顶部的太阳能收集装置43连接，集水槽42的下部连通冷凝液出水 系统6，冷凝液出水系统6连接消毒室。
所述预处理系统1中的预热单元与太阳能系统连接，所述预处理系统1 中带有过滤格栅。
所述蒸发槽41呈多半圆形，蒸发槽41与小圆筒内壁之间具有一个弧形 缺口，相邻蒸发槽41的缺口在圆周上错开180°布置。
所述污水蒸发处理系统2中配有通风设备。
所述污水蒸发处理系统2底部有与资源回收系统5连接的排料口，下部 有与浓缩液处理系统7连接的浓缩液排放口。
与现有技术相比，本实用新型结构简单，流程简短，污水处理量大，并 且处理成本较低的污水处理系统。能够高效利用清洁能源，通过收集转化作 用于污水处理，节约电能，减少化学药品的使用，实现资源的高效利用，同 时满足可持续发展。节约大量的资源，且易清洗，消毒彻底，还具有出水水 质优质并稳定、剩余污泥产量少、占地面积小、不受设置场合限制、操作管 理方便和易于实现自动控制等优点。
