申请日2015.08.25
公开(公告)日2015.12.16
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业废水深度处理装置，包括经管道依次连接设置的第一集水池(1)、第一沉淀池(2)、脉冲水解酸化池(3)、第二集水池(4)、IC厌氧反应器(5)、活性污泥好氧池(6)、第二沉淀池(7)、Fenton流化床(8)、生物流化床(9)、斜管沉淀池(10)和脱色池(11)。本实用新型的深度处理装置，通过采用Fenton流化床与新型生物流化床的联用，能够有效的处理废水中的污染物，装置的系统稳定性高，可用于深度处理化工、医药工业废水。
权利要求书

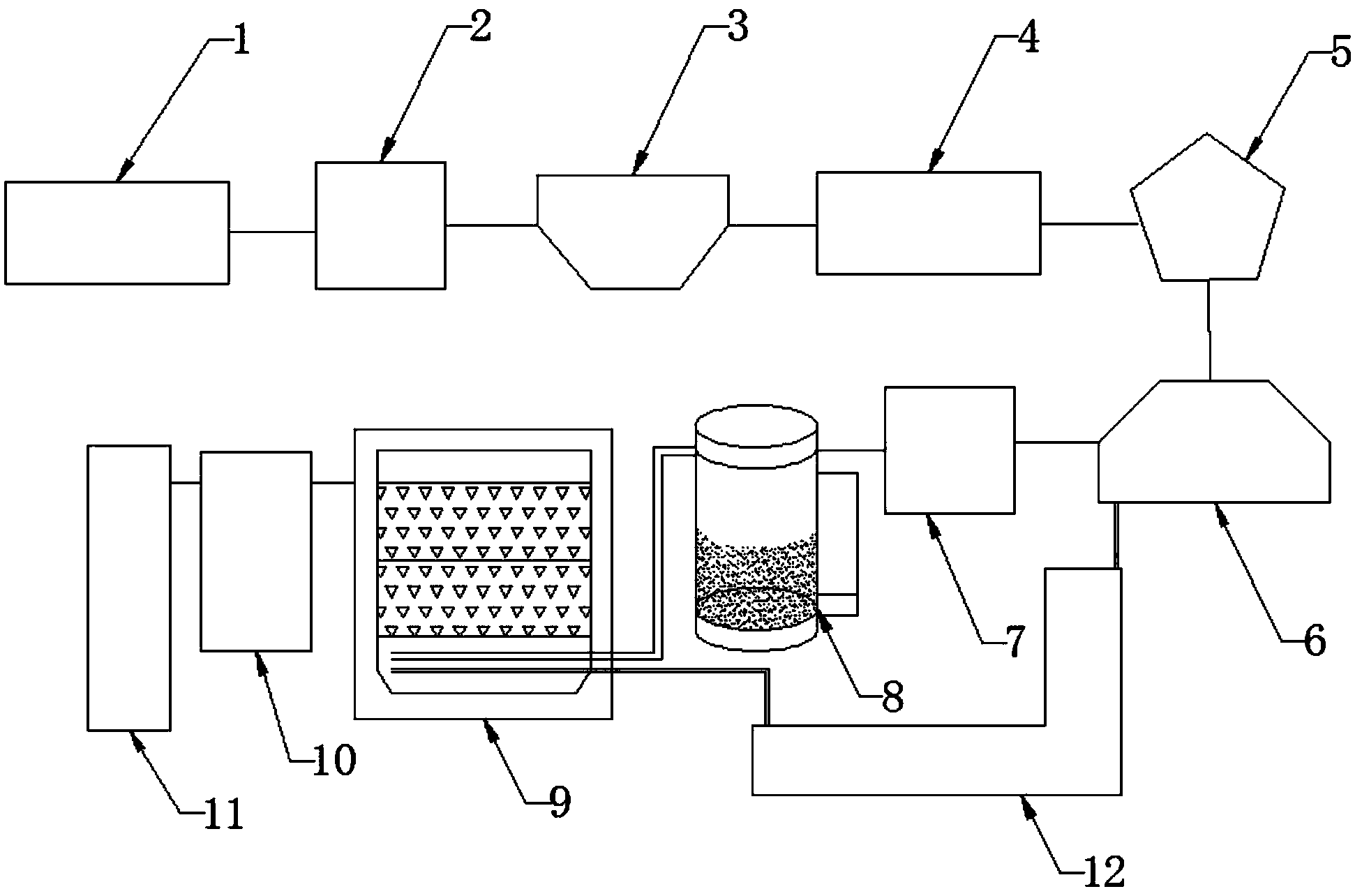

1.一种工业废水深度处理装置，其特征在于：包括经管道依次连接设置的第一集水池(1)、 第一沉淀池(2)、脉冲水解酸化池(3)、第二集水池(4)、IC厌氧反应器(5)、活性污泥好 氧池(6)、第二沉淀池(7)、Fenton流化床(8)、生物流化床(9)、斜管沉淀池(10)和脱 色池(11)。
2.根据权利要求1所述的工业废水深度处理装置，其特征在于：还包括鼓风机房(12)，鼓 风机房(12)分别与活性污泥好氧池(6)和生物流化床(9)相连。
3.根据权利要求1或2所述的工业废水深度处理装置，其特征在于：所述生物流化床(9) 中填料(904)的顶部与底部分别设有上格栅(901)和下格栅(903)。
4.根据权利要求3所述的工业废水深度处理装置，其特征在于：所述上格栅(901)与下格 栅(903)之间设有中间格栅(902)，中间格栅(902)将填料(904)分隔为两层或多层，每 一层填料(904)的高度h为1.2～2.0m。
5.根据权利要求4所述的工业废水深度处理装置，其特征在于：所述上格栅(901)、中间格 栅(902)和下格栅(903)的格栅孔内径d比填料粒径小5～20mm。
6.根据权利要求4所述的工业废水深度处理装置，其特征在于：所述上格栅(901)、中间格 栅(902)和下格栅(903)均为玻璃钢格栅。
说明书
一种工业废水深度处理装置
技术领域
本实用新型涉及一种工业废水深度处理装置，具体属于废水处理领域。
背景技术
废水高级处理技术包括臭氧氧化法、活性碳吸附法、薄膜分离法、湿式氧化法及Fenton 氧化法等，其中以Fenton氧化法(H2O2/Fe2+)被认为是一种有效、简单且经济的方法，其他 方法则因初设成本或操作成本太高而较难被业者接受。Fenton氧化法虽有高效率、低操作费 等优点，但同时因其会产生大量的铁污泥，成为应用时的一大缺点。自1994年起以Fenton 氧化法产生·OH(hydroxylradical)的原理为基础，开发改良低污泥的废水高级氧化处理技 术，我们称此为Fenton家族(FentonFamily)高级氧化处理技术。Fenton高级氧化之所以 获得重视，其核心是由于双氧水与亚铁离子发生反应，产生了具有极高氧化性的羟基自由基 (·OH)，其氧化能力在所有物质中仅次于氟，位列第二。
Fenton处理技术的主要缺点在于中和过程中会产生大量的铁污泥，而过多的铁污泥需要 大型的污泥处理设施，且过多的污泥量容易堵塞管道，造成设备损坏。针对Fenton法污泥产 量太多的缺点将传统Fenton加以改良，使适用范围大为增加。Fenton家族高级处理技术由 传统Fenton法、电解氧化-Fenton法(简称FentonⅡ)、电解还原-Fenton法(简称Fenton Ⅲ)至流体化床-Fenton法(简称FentonⅣ)进行演进。
流体化床-Fenton系利用流体化床的方式使Fenton法所产生的三价铁大部分得以结晶 或沉淀披覆在流体化床的担体表面上，是一项结合了同相化学氧化(Fenton法)、异相化学 氧化(H2O2/FeOOH)、流体化床结晶及FeOOH的还原溶解等功能的新技术。这项技术的关键是 利用催化载体将反应器中的铁离子在载体表面结晶，从而既降低了出水中铁离子的浓度，又 能够维持反应器亚铁浓度在较高水平。如此可减少Fenton法大量的化学污泥产量，同时在担 体表面形成的铁氧化物具有异相催化的效果，而流体化床的方式亦促进了化学氧化反应及质 传效率，使COD去除率提升。对比前几代Fenton工艺，Fenton流化床不仅无需额外消耗能 源，通过结晶体技术反而省略了药剂的投加量和额外的污泥处理设施。经过同相及异相催化 反应，污泥形成结晶，相比传统Fenton法，铁污泥可减量70%。Fenton法常与其他处理工艺 进行联用，如与水处理工艺的联用、与曝气生物滤池的联用或与生物流化床的联用。其中与 生物流化床的联用，具有动力消耗小、运行成本低等优点。但是现有技术中Fenton法与生物 流化床的联用，仍存在生化处理系统的去除率不高、活性污泥膨胀、氧化池表面漂浮大量泡 沫等问题，因此有必要研发一种新型的高级氧化Fenton深度处理装置，以有效处理废水中的 污染物，提高生化处理系统的去除率，解决活性污泥膨胀、氧化池表面漂浮大量泡沫、生物 填料堵塞等问题。
