申请日2015.06.18
公开(公告)日2015.12.16
IPC分类号C02F11/12
摘要
本实用新型公开了一种浓缩污泥脱水机的进出料控制装置，浓缩污泥脱水机包括污水处理容器，该进出料控制装置包括物位计、挤压推送器和单片机，物位计设于污水处理容器顶部且伸入污水处理容器内部，污水处理容器底部设有污泥排出口，挤压推送器包括电机、与电机传动连接的减速机、排出管和推送螺杆，排出管固设于减速机上，排出管内部设有挤压腔体，排出管上设有出料口，推送螺杆适配安装于排出管内，推送螺杆与减速机输出轴传动连接，电机、减速机和排出管位于污水处理容器外，推送螺杆贯穿污泥排出口，物位计连接在单片机的输入端，电机的控制器连接在单片机的输出端。
摘要附图
权利要求书

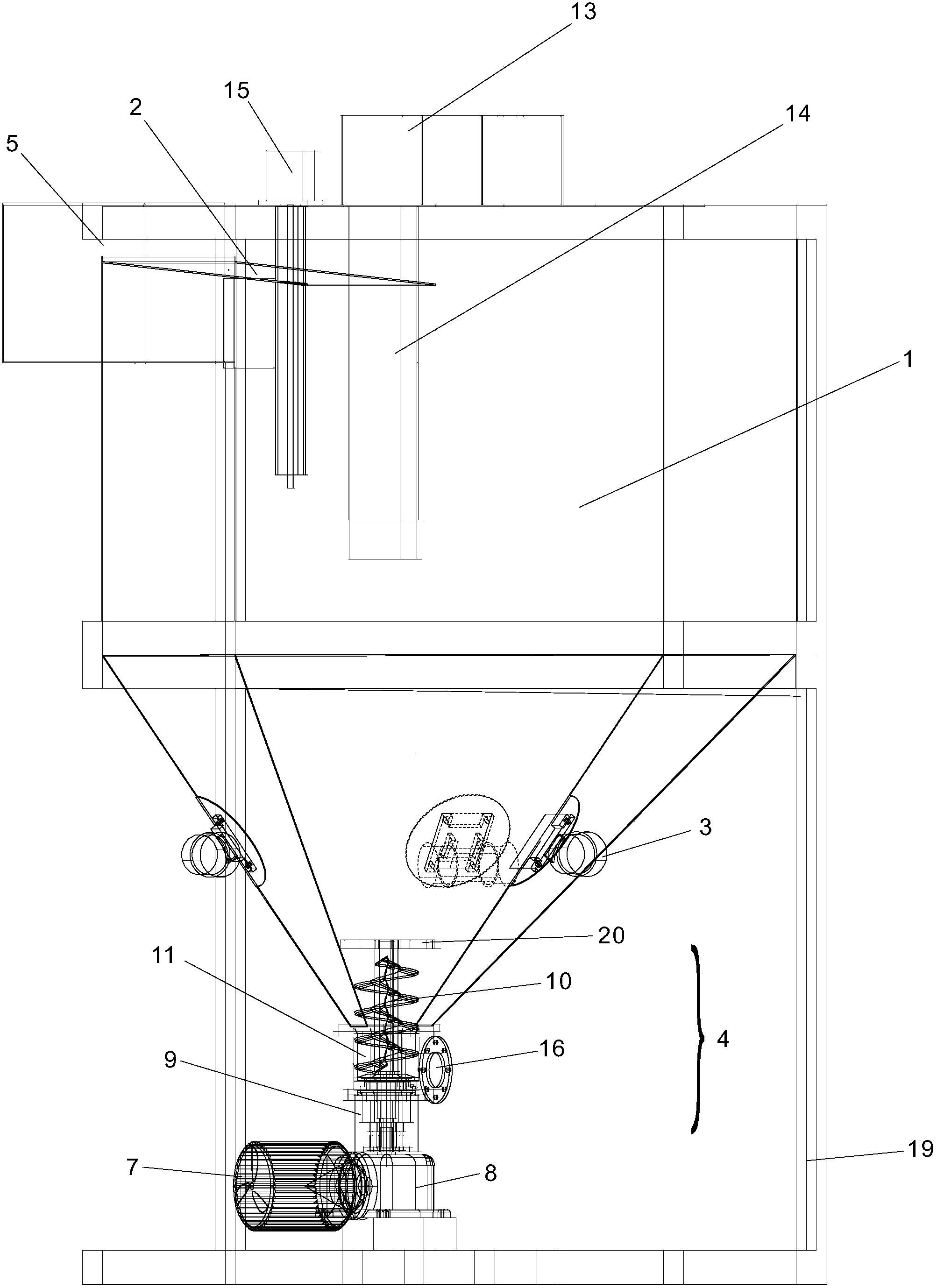

1.一种浓缩污泥脱水机的进出料控制装置，浓缩污泥脱水机包括污水处理容器(1)，其特征是包括物位计(15)、挤压推送器(4)和单片机，物位计(15)设于污水处理容器(1)顶部且伸入污水处理容器(1)内部，污水处理容器(1)底部设有污泥排出口(6)，挤压推送器(4)包括电机(7)、与电机(7)传动连接的减速机(8)、排出管(9)和推送螺杆(10)，排出管(9)固设于减速机(8)上，排出管(9)内部设有挤压腔体(11)，排出管(9)上设有出料口(16)，推送螺杆(10)适配安装于排出管(9)内，推送螺杆(10)与减速机(8)输出轴传动连接，电机(7)、减速机(8)和排出管(9)位于污水处理容器(1)外，推送螺杆(10)贯穿污泥排出口(6)，物位计(15)连接在单片机的输入端，电机(7)的控制器连接在单片机的输出端。
2.根据权利要求1所述的浓缩污泥脱水机的进出料控制装置，其特征是污水处理容器(1)顶部设有盖板(12)，盖板(12)上设有进料滑槽(13)和引料管(14)，进料滑槽(13)和引料管(14)分别位于盖板(12)的上、下面，且进料滑槽(13)和引料管(14)连通。
3.根据权利要求2所述的浓缩污泥脱水机的进出料控制装置，其特征是进料滑槽(13)内设有一电磁进料阀，电磁进料阀连接在所述单片机的输出端。
4.根据权利要求1或2或3所述的浓缩污泥脱水机的进出料控制装置，其特征是污水处理容器(1)包括沉降仓和斜斗仓，斜斗仓位于沉降仓下方，沉降仓呈筒状，斜斗仓呈漏斗状，污泥排出口(6)设于斜斗仓底部。
说明书
一种浓缩污泥脱水机的进出料控制装置
技术领域
本实用新型涉及一种污水处理设备，更具体地说，它涉及一种浓缩污泥脱水机的进出料控制装置。
背景技术
随着社会发展水平的日益提高，国家不断加大环保力度，大力提倡节能节排，各地越来越重视污水、废气等直接污染物的排放控制和处理。有些污水处理设备主要通过人工控制来运行，自动化程度不高;有些虽具备一定自动化程度，但自动工作流程设计不合理。例如，现有很多污水处理设备上设置了监测装置，用来监测污水的输入状态，进而根据输入状态控制污水处理设备的输出，但现有的检测装置中最常见的就是液位传感器，其监测的是输入污水的水位高低，而目前有些污水处理设备在固液分离的同时还要进行污泥浓缩，污泥需要积累到一定的量才便于浓缩，在此类污水处理设备上，监测污泥沉积量比监测液位意义更大，污泥沉积量不足就开始向外排出污泥，污泥浓缩时的利用率就会偏低。公开号为CN101698554A的发明专利于2010年4月28日公开了一种自动控制无人值守的小型分散式生活污水处理设备，其采用周期性活性污泥法工艺，包括筒体、液位控制器、加药装置、控制箱、气控排水装置、曝气盘等部件，功能部件一体化，结构紧凑，占地面积小，无人值守自动运行，可以一家一户或者几户合用，特别是在经济比较发达的寸土寸金地区。该设备很适合推广应用于控制分散式生活污水的污染，改善区域生态环境，但对于需要将分离出的污泥浓缩利用的用户而言，该设备难以满足需求。
实用新型内容
现有的污水处理设备上的进出料控制装置工作方式不适用于需要在污泥排出的同时进行浓缩的污水处理设备上，为克服这一缺陷，本实用新型提供了一种以污泥沉积量作为监控对象，可确保沉积的污泥充分利用进行浓缩的污水处理设备上的进出料控制装置。
本实用新型的技术方案是：一种浓缩污泥脱水机的进出料控制装置，浓缩污泥脱水机包括污水处理容器，该进出料控制装置包括物位计、挤压推送器和单片机，物位计设于污水处理容器顶部且伸入污水处理容器内部，污水处理容器底部设有污泥排出口，挤压推送器包括电机、与电机传动连接的减速机、排出管和推送螺杆，排出管固设于减速机上，排出管内部设有挤压腔体，排出管上设有出料口，推送螺杆适配安装于排出管内，推送螺杆与减速机输出轴传动连接，电机、减速机和排出管位于污水处理容器外，推送螺杆贯穿污泥排出口，物位计连接在单片机的输入端，电机的控制器连接在单片机的输出端。物位计用来检测沉积的污泥量，设置物位计便于对本浓缩污泥脱水机进行自动控制，当污泥累积到一定高度后，可触发物位计，进而自动启动其它相关机构进行污水输入、污泥排出等操作。推送螺杆可将转动转化为轴向的推送运动，推送螺杆可以平稳地将污泥推送出污水处理容器，不会激起过大震荡，可保持污水处理容器内持续、稳定的固-液分离过程，避免该过程被扰乱，这样有利于保证污水处理的效率。本控制装置可根据污泥沉积情况及时进行污泥浓缩及输出，自动化程度及污泥浓缩的利用率都较高。
作为优选，污水处理容器顶部设有盖板，盖板上设有进料滑槽和引料管，进料滑槽和引料管分别位于盖板的上、下面，且进料滑槽和引料管连通。待处理污水通过进料滑槽和引料管进入污水处理容器内，由于引料管可以深入污水处理容器内部，这样后续污水可直达污水处理容器深处而不是从污水处理容器内的上层较清洁液面加入，避免破坏已有的沉降分离成果，从而确保污水处理的效率。
进料滑槽内设有一电磁进料阀，电磁进料阀连接在所述单片机的输出端。设置电磁进料阀便于控制待处理污水的进入量，防止污水输入过多过快，不及处理就满盈溢出。
作为优选，污水处理容器包括沉降仓和斜斗仓，斜斗仓位于沉降仓下方，沉降仓呈筒状，斜斗仓呈漏斗状，污泥排出口设于斜斗仓底部。沉淀下来的固相颗粒积聚成污泥后，在不断增大的自重作用下持续下沉，由于斜斗仓呈口大底小的结构，污泥下沉过程中受到不断缩小空间的约束，会自行挤压提高固相颗粒聚集度，将污泥压实。
本实用新型的有益效果是：
提高浓缩污泥脱水机的自动化程度。本实用新型可通过检测污泥沉积量及时自动进行污泥浓缩及输出，提高浓缩污泥脱水机运行的自动化程度。
提高浓缩污泥脱水机的利用率。本实用新型以物位计检测到的污泥沉积量作为产物输出的触发信号，可确保挤压推送器启动工作浓缩污泥时污泥被最大化利用，减少功率浪费，提高浓缩污泥脱水机的利用率。
