申请日2015.07.15
公开(公告)日2015.12.16
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型属于污泥干燥技术领域且公开了一种易清洗全自动污泥干燥设备，包括干燥设备本体，所述干燥设备本体包括热风炉、传动装置、搅拌箱、储水箱和储料箱，所述传动装置安装在支撑杆上，所述支撑杆、热风炉和储料箱均安装在固定座上，所述固定座上端设有电动机，所述搅拌箱上端设有进料口和搅拌器，所述储水箱上端设有进水口，所述储水箱一侧设有出水口，所述出水口与水管连接，所述水管一侧安装高压水枪，所述储水箱通过高压水枪与搅拌箱相连，所述储料箱上端设有进料管和控制面板，所述储料箱通过进料管与搅拌箱相连。本实用新型通过高压水枪的喷射，避免一些干燥后结块的污泥沾粘于搅拌箱内，严重的影响了搅拌箱对下一次污泥搅拌的工作。
权利要求书

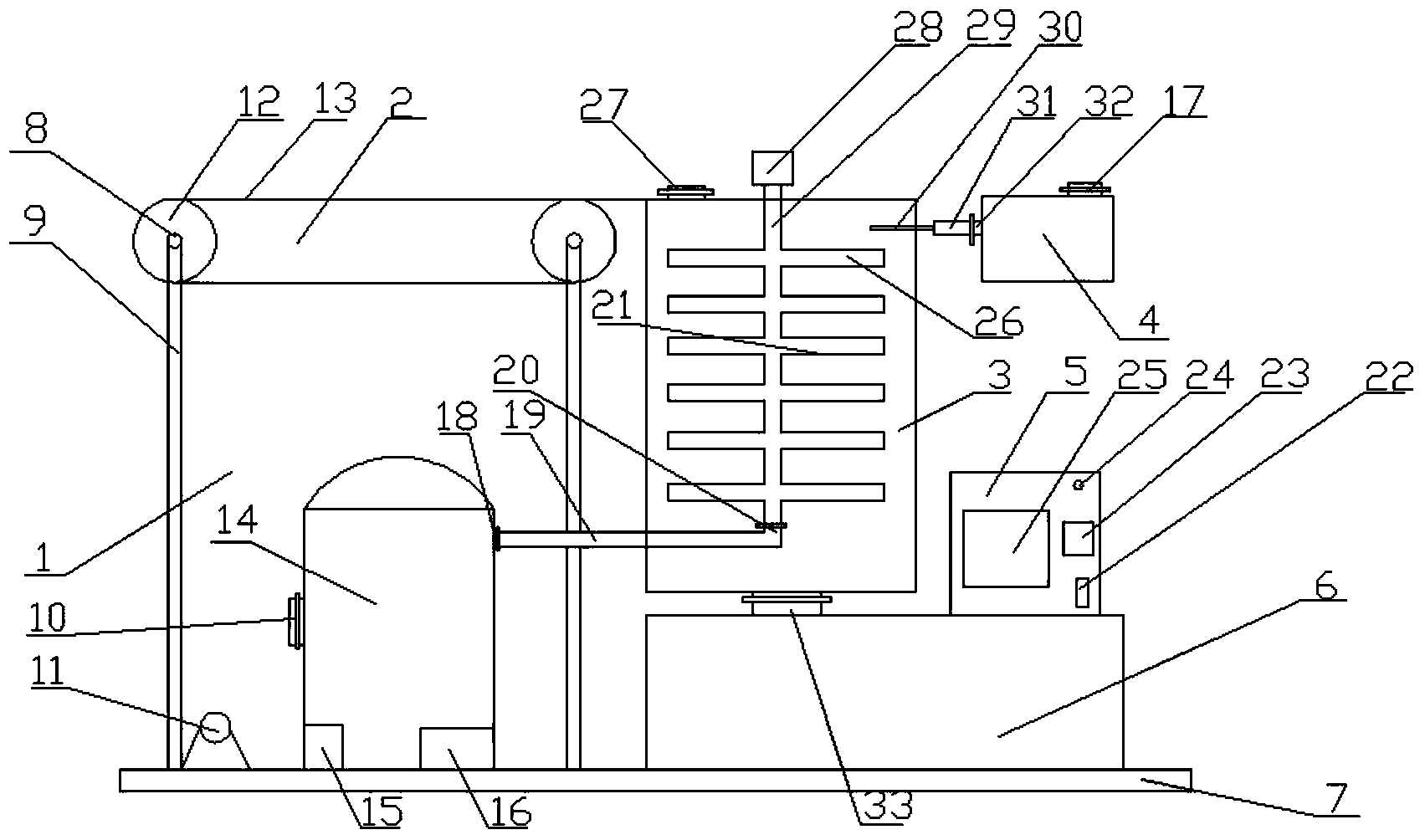

1.一种易清洗全自动污泥干燥设备，包括干燥设备本体(1)，其特征在 于，所述干燥设备本体(1)包括热风炉(14)、传动装置(2)、搅拌箱 (3)、储水箱(4)和储料箱(6)，所述传动装置(2)安装在支撑杆(9) 上，所述支撑杆(9)、热风炉(14)和储料箱(6)均安装在固定座(7)上， 所述固定座(7)上端设有电动机(11)，所述搅拌箱(3)上端设有进料口 (27)和搅拌器(28)，所述储水箱(4)上端设有进水口(17)，所述储水箱 (4)一侧设有出水口(32)，所述出水口(32)与水管(31)连接，所述水管 (31)一侧安装高压水枪(30)，所述储水箱(4)通过高压水枪(30)与搅拌 箱(3)相连，所述储料箱(6)上端设有进料管(33)和控制面板(5)，所述 储料箱通过进料管(33)与搅拌箱(3)相连。
2.根据权利要求1所述的一种易清洗全自动污泥干燥设备，其特征在于， 所述搅拌器(28)由搅拌轴(29)和多个搅拌叶(26)组成，所述搅拌叶(26) 设有多个小孔(21)。
3.根据权利要求2所述的一种易清洗全自动污泥干燥设备，其特征在于， 所述热风炉(14)一侧设有进燃料口(10)，所述热风炉(14)内设有温度检 测装置(15)和燃烧器(16)，所述热风炉(14)另一侧设有出风口(18)， 所述搅拌轴(29)一端设有进风口(20)，所述出风口(18)通过导气管 (19)与进风口(20)相连。
4.根据权利要求1所述的一种易清洗全自动污泥干燥设备，其特征在于， 所述传动装置(2)由传动轴(8)、传送带(13)和传送轮(12)组成。
5.根据权利要求1所述的一种易清洗全自动污泥干燥设备，其特征在于， 所述控制面板(5)内设有控制开关(22)、操作屏(23)、显示屏(25)和工作 指示灯(24)。
6.根据权利要求5所述的一种易清洗全自动污泥干燥设备，其特征在于， 所述控制面板(5)设有控制系统，所述控制系统通过信号接收装置和 信号转换装置经单片机控制温度检测装置(15)，所述温度检测装置(15)电性 连接显示屏(25)。
说明书
一种易清洗全自动污泥干燥设备
技术领域
本实用新型涉及一种污泥干燥设备，具体涉及一种易清洗全自动污泥干燥设 备，属于污泥干燥技术领域。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体 等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)， 有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介 于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。 污水污泥处理目前是一个很重要的课题，污泥成份复杂，易通过一些途径造成二 次污染，危机人类健康。近年来各地城市迅速扩大发展，城市污泥处理系统不断 完善，污水污泥产量呈现逐年递增的趋势，而污泥中含有大量的有机物质，如果 经过有效处理还可以用作农业化肥，可提高有机物质的循环利用。
在污泥处理中最常见的就是对污泥进行干燥脱水处理，传统的污泥干燥处理 都是对污泥进行加热搅拌，但在污泥干燥搅拌过程中，污泥由于会结块很容易沾 粘在搅拌桨叶和转动轴上，对搅拌工作带来一定影响，设置严重的会造成仪器的 损坏。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种易清洗全自动污泥 干燥设备，通过高压水枪的喷射，避免一些干燥后结块的污泥沾粘于搅拌箱内， 严重的影响了搅拌箱对下一次污泥搅拌的工作，通过温度检测装置，可以检测热 风炉内的温度，并在显示屏中显示出来，通过操作屏，若热风炉内的检测的温度 不足以干燥污泥成块，则可以通过操作屏调节燃烧器燃烧的力度，可以有效解决 背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种易清洗全自动污泥干燥设备，包括干燥设备本体，所述 干燥设备本体包括热风炉、传动装置、搅拌箱、储水箱和储料箱，所述传动装置 安装在支撑杆上，所述支撑杆、热风炉和储料箱均安装在固定座上，所述固定座 上端设有电动机，所述搅拌箱上端设有进料口和搅拌器，所述储水箱上端设有进 水口，所述储水箱一侧设有出水口，所述出水口与水管连接，所述水管一侧安装 高压水枪，所述储水箱通过高压水枪与搅拌箱相连，所述储料箱上端设有进料管 和控制面板，所述储料箱通过进料管与搅拌箱相连。
作为本实用新型的一种优选技术方案，所述搅拌器由搅拌轴和多个搅拌叶组 成，所述搅拌叶设有多个小孔。
作为本实用新型的一种优选技术方案，所述热风炉一侧设有进燃料口，所述 热风炉内设有温度检测装置和燃烧器，所述热风炉另一侧设有出风口，所述搅拌 轴一端设有进风口，所述出风口通过导气管与进风口相连。
作为本实用新型的一种优选技术方案，所述传动装置由传动轴、传送带和传 送轮组成。
作为本实用新型的一种优选技术方案，所述控制面板内设有控制开关、操作 屏、显示屏和工作指示灯。
作为本实用新型的一种优选技术方案，所述控制面板设有控制系统，所述控 制系统通过信号接收装置和信号转换装置经单片机控制温度检测装置，所述温度 检测装置电性连接显示屏。
本实用新型所达到的有益效果是：一种易清洗全自动污泥干燥设备，通过传 动装置，可以将污泥进行传送，有利于实现设备的自动化，通过高压水枪的喷射， 避免一些干燥后结块的污泥沾粘于搅拌箱内，严重的影响了搅拌箱对下一次污泥 搅拌的工作，通过温度检测装置，可以检测热风炉内的温度，并在显示屏中显示 出来，通过操作屏，若热风炉内的检测的温度不足以干燥污泥成块，则可以通过 操作屏调节燃烧器燃烧的力度，结构简单，便于使用。
