申请日2015.06.18
公开(公告)日2015.11.25
IPC分类号G05B19/05; C02F3/30
摘要
本实用新型公开了一种活性微生物污水处理装置，包括厌氧池、缺氧池、好氧池、过滤池和PLC控制器，厌氧池一端连接进水管，厌氧池与缺氧池之间通过第一连接管连接，缺氧池与好氧池之间通过第二连接管连接，好氧池与过滤池之间通过第三连接管连接，过滤池上部连接出水管，第三连接管与过滤池底部连接，过滤池底部连接污泥回流管和排泥管;所述好氧池内安装有短轴搅拌机、中轴搅拌机和长轴搅拌机，缺氧池和厌氧池内均安装中轴搅拌机;污泥回流管、排泥管和第三连接管分别安装一个电动控制阀;好氧池内安装数个浊度检测仪;PLC控制器与电动控制阀、浊度检测仪、短轴搅拌机、中轴搅拌机、长轴搅拌机以及电源电连接。

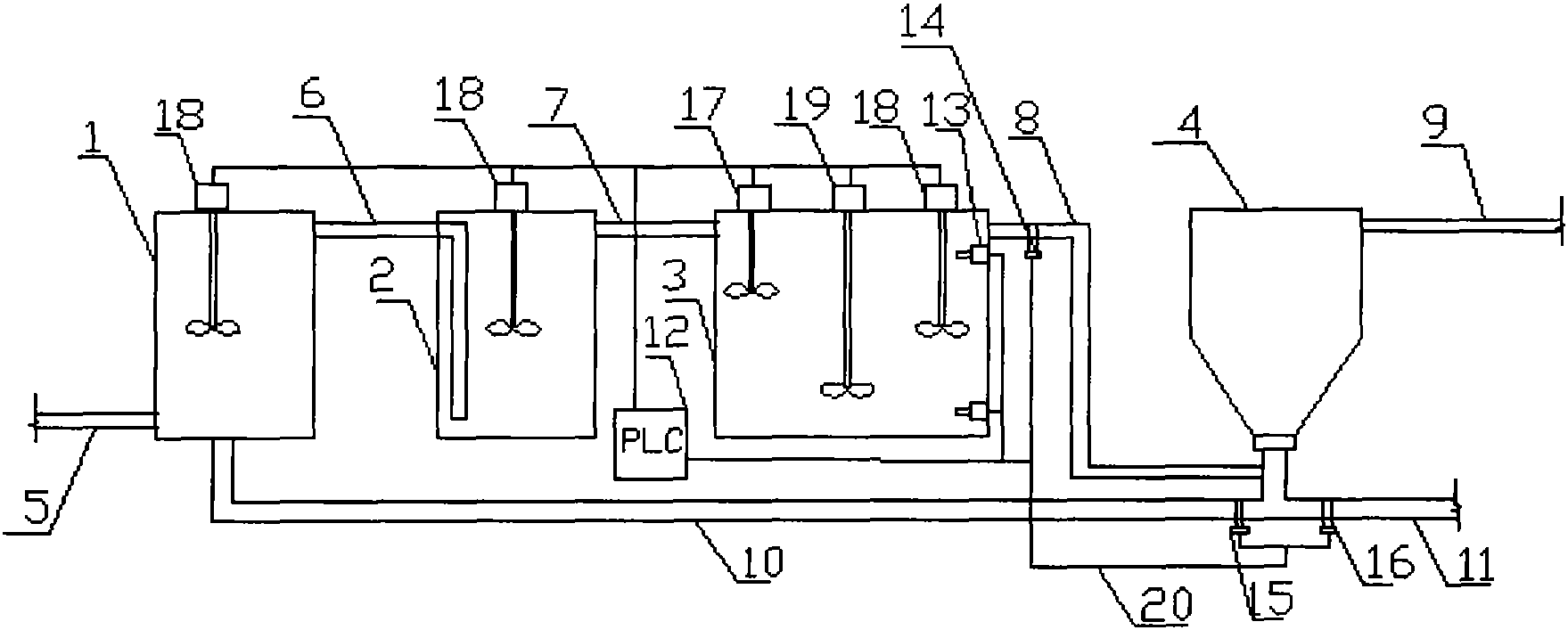

摘要附图
权利要求书
1.一种活性微生物污水处理装置，包括厌氧池、缺氧池、好氧池、过滤池和PLC控制器，其 特征在于，所述厌氧池一端连接进水管，所述厌氧池与缺氧池之间通过第一连接管连接，所 述缺氧池与好氧池之间通过第二连接管连接，所述好氧池与过滤池之间通过第三连接管连接， 所述过滤池上部连接出水管，所述第三连接管与过滤池底部连接，所述过滤池底部连接污泥 回流管和排泥管;所述好氧池内安装有短轴搅拌机、中轴搅拌机和长轴搅拌机，所述好氧池 内3种搅拌机数量相同，所述缺氧池和厌氧池内均安装中轴搅拌机;所述污泥回流管、排泥 管和第三连接管分别安装一个电动控制阀，其中分别为第一电动控制阀、第二电动控制阀和 第三电动控制阀;所述好氧池内安装数个浊度检测仪;所述PLC控制器与电动控制阀、浊度 检测仪、短轴搅拌机、中轴搅拌机、长轴搅拌机以及电源电连接。
2.根据权利要求1所述的一种活性微生物污水处理装置，其特征在于，所述第一连接管与缺 氧池连接，且第一连接管延伸至距缺氧池底部10cm-20cm。
3.根据权利要求2所述的一种活性微生物污水处理装置，其特征在于，所述浊度检测仪设置 2个，分别设置在好氧池内上部和下部。
4.根据权利要求2或3所述的一种活性微生物污水处理装置，其特征在于，所述厌氧池体积： 缺氧池体积：好氧池体积为1∶1∶3。
5.根据权利要求4所述的一种活性微生物污水处理装置，其特征在于，所述进水管、第一连 接管、第二连接管、第三连接管、出水管、污泥回流管、排泥管均采用钢管。
6.根据权利要求5所述的一种活性微生物污水处理装置，其特征在于，所述进水管与厌氧池 下部侧面连接。
说明书
一种活性微生物污水处理装置
技术领域
本实用新型涉及微生物领域，更具体地说涉及一种活性微生物污水处理装置。
背景技术
污水处理中，通常采用活性微生物进行污水处理，活性微生物在污水处理中通过好氧 呼吸可以将水中的有机物质消耗，去除水中的有机物;且活性微生物通过好氧作用吸收磷再 通过厌氧作用释放磷，最终好氧池中吸收饱和磷的微生物通过排泥可将磷去除;活性微生物 在好氧状态下可将污水中的氨氮转化成硝氮，再在缺氧状态下降硝氮转化成氮气排出，好氧 活性微生物在污水处理中发挥着重要的作用。
但对于目前，现有采用活性微生物用于污水处理的工艺中通常都遇到相同的难题;即， 好氧池中的活性微生物浓度的控制问题，对于好氧池中活性微生物浓度过大或过小都会影响 污水处理效果，如何通过智能化控制好氧池中的活性微生物浓度是目前亟待解决的问题。
发明内容
本实用新型的目的在于克服现有技术不足。为达到上述目的，本实用新型采用了如下 技术方案：
一种活性微生物污水处理装置，包括厌氧池、缺氧池、好氧池、过滤池和PLC控制器，所述 厌氧池一端连接进水管，所述厌氧池与缺氧池之间通过第一连接管连接，所述缺氧池与好氧 池之间通过第二连接管连接，所述好氧池与过滤池之间通过第三连接管连接，所述过滤池上 部连接出水管，所述第三连接管与过滤池底部连接，所述过滤池底部连接污泥回流管和排泥 管;所述好氧池内安装有短轴搅拌机、中轴搅拌机和长轴搅拌机，所述好氧池内3种搅拌机 数量相同，所述缺氧池和厌氧池内均安装中轴搅拌机;所述污泥回流管、排泥管和第三连接 管分别安装一个电动控制阀，其中分别为第一电动控制阀、第二电动控制阀和第三电动控制 阀;所述好氧池内安装数个浊度检测仪;所述PLC控制器与电动控制阀、浊度检测仪、短轴 搅拌机、中轴搅拌机、长轴搅拌机以及电源电连接。
优选是，所述第一连接管与缺氧池连接，且第一连接管延伸至距缺氧池底部 10cm-20cm。
优选是，所述浊度检测仪设置2个，分别设置在好氧池内上部和下部。
优选是，所述厌氧池体积：缺氧池体积：好氧池体积为1∶1∶3。
优选是，所述进水管、第一连接管、第二连接管、第三连接管、出水管、污泥回流管、 排泥管均采用钢管。
优选是，所述进水管与厌氧池下部侧面连接。
本实用新型具有如下的优点：可智能化控制好氧池内的活性微生物浓度，通过不同轴 长的搅拌机在好氧池中进行搅拌可使好氧池中的活性微生物搅拌均匀，装置简单、制造方便。
