申请日2015.07.15
公开(公告)日2015.11.18
IPC分类号C02F1/50; C02F1/00
摘要
本发明涉及一种厨房用污水处理装置，包括处理污水用的壳体，在所述壳体的上端中间位置安装有进水漏斗，所述进水漏斗与壳体的内部相通，所述壳体内安装有过滤网，所述过滤网两端呈倾斜状，在过滤网的中间形成一个可储存盛菜和剩饭的凹陷部，在壳体的底部设置有一斜板，在斜板的最低端连接有一出水管;所述壳体的内壁上设置有一灭菌除臭层。本发明结构简单，通过设置带有凹陷部的过滤网，能够将剩饭和盛菜存储到凹陷部，当凹陷部的污物存满时，通过拆卸两侧的螺栓，即可将过滤网拆卸下来进行清洗，通过设置有灭菌除臭层，使其具有灭菌除臭的效果，抑制剩饭盛菜产生的馊臭味。
权利要求书

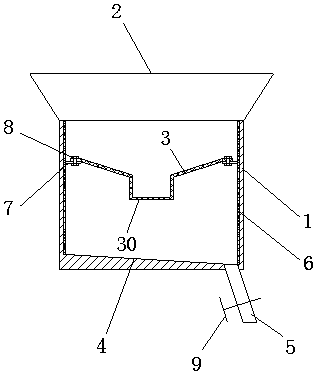

1.一种厨房用污水处理装置，包括处理污水用的壳体(1)，在所述壳体(1)的上端中间位置安装有进水漏斗(2)，所述进水漏斗(2)与壳体(1)的内部相通，其特征在于：所述壳体(1)内安装有过滤网(3)，所述过滤网(3)两端呈倾斜状，在过滤网(3)的中间形成一个可储存盛菜和剩饭的凹陷部(30)，在壳体(1)的底部设置有一斜板(4)，在斜板(4)的最低端连接有一出水管(5);所述壳体(1)的内壁上设置有一灭菌除臭层(6)。
2.根据权利要求1所述的一种厨房用污水处理装置，其特征在于：所述灭菌除臭层(6)的两侧壁上固定设置有两个安装板(7)，所述过滤网(3)通过螺栓(8)安装在安装板(7)上。
3.根据权利要求2所述的一种厨房用污水处理装置，其特征在于：所述出水管(5)为斜管，在出水管(5)上设置有手动调节阀(9)。
4.根据权利要求1所述的一种厨房用污水处理装置，其特征在于：所述灭菌除臭层(6)为纳米硅灭菌除臭层，其厚度为1mm-3mm。
说明书
一种厨房用污水处理装置
技术领域
本发明涉及水处理技术领域，尤其涉及一种厨房用污水处理装置。
背景技术
在日常生活中，洗菜、剩菜、剩饭等等生活中的污水，我们通常将污水倒入下水道，然而，时间长了下水道容易堵塞，虽然，有些下水道内安装了过滤网，但是清理废物时比较麻烦也很脏。
根据中国专利申请号为201020276264.7公布的一种厨房污水过滤器，包括两个上下叠放的上水桶和下水桶，所述上水桶的底部设置有小孔，该污水过滤器能够将污水与污物分离，污水进入下水道，污物倒入垃圾桶，有效防止下水道被堵塞。但是这种污水过滤器中没有设置有除臭装置，剩菜、剩饭在水中浸泡后会发生馊臭的异味，需要进行处理，同时该过滤器需要进一步完善，使其具有更好的过滤效果。
发明内容
本发明的目的是为了克服现有技术的不足，提供了一种厨房用污水处理装置。
本发明是通过以下技术方案实现：
一种厨房用污水处理装置，包括处理污水用的壳体，在所述壳体的上端中间位置安装有进水漏斗，所述进水漏斗与壳体的内部相通，所述壳体内安装有过滤网，所述过滤网两端呈倾斜状，在过滤网的中间形成一个可储存盛菜和剩饭的凹陷部，在壳体的底部设置有一斜板，在斜板的最低端连接有一出水管;所述壳体的内壁上设置有一灭菌除臭层。
作为本发明的优选技术方案，所述灭菌除臭层的两侧壁上固定设置有两个安装板，所述过滤网通过螺栓安装在安装板上，便于拆卸过滤网，清除凹陷部中的剩饭盛菜。
作为本发明的优选技术方案，所述出水管为斜管，在出水管上设置有手动调节阀，便于调节排水速度和排水量。
作为本发明的优选技术方案，所述灭菌除臭层为纳米硅灭菌除臭层，其厚度为1mm-3mm。
与现有的技术相比，本发明的有益效果是：本发明结构简单，通过设置带有凹陷部的过滤网，能够将剩饭和盛菜存储到凹陷部，当凹陷部的污物存满时，通过拆卸两侧的螺栓，即可将过滤网拆卸下来进行清洗，通过设置有灭菌除臭层，使其具有灭菌除臭的效果，抑制剩饭盛菜产生的馊臭味。
