申请日2015.06.18
公开(公告)日2015.11.11
IPC分类号C02F9/08
摘要
本实用新型公开了一种箱式一体化污水处理装置。箱式一体化污水处理装置包括箱体、过滤装置、两组曝气管、两个带孔承载板、高分子填料、沉淀装置以及两组风机;箱体分为过滤室、第一分解室、第二分解室、沉淀室以及电气室，过滤室、第一、第二分解室以及沉淀室依次连通;过滤装置设在过滤室;两组曝气管分别设在第一、第二分解室，每组曝气管上方设有承载板，承载板上放置有高分子填料，沉淀装置设在沉淀室内;两组风机设在电气室内，每组风机通过第一管道与一组曝气管连接，两根第一管道之间设第二管道连通，每组风机与曝气管之间的第一管道上均设有阀门，第二管道上设有阀门。本实用新型箱式一体化污水处理装置过滤效果好、成本低和沉淀效率高。

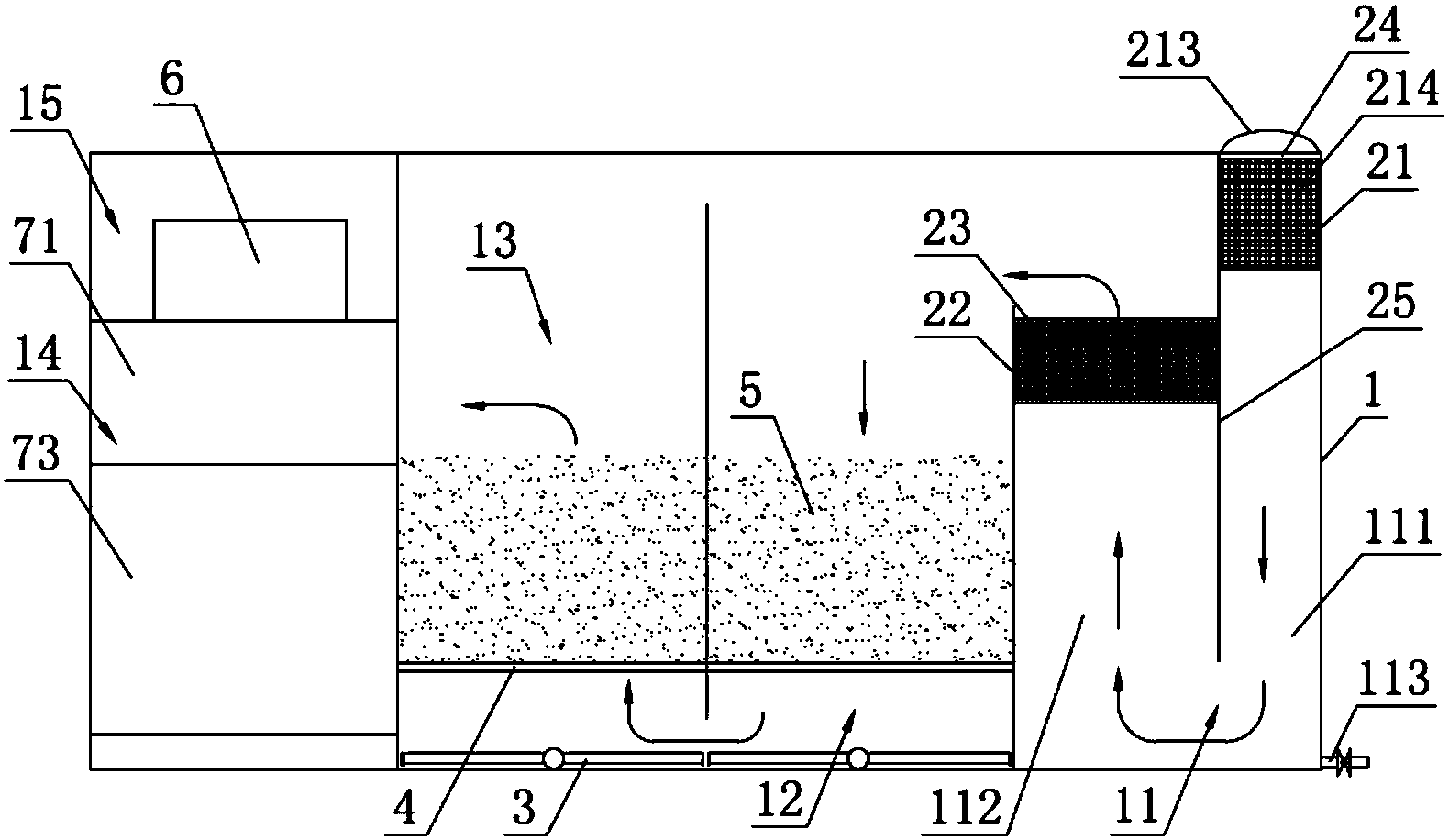

摘要附图
权利要求书
1.一种箱式一体化污水处理装置，其特征在于：所述箱式一体化 污水处理装置包括箱体、过滤装置、两组曝气管、两个带孔承载板、 高分子填料、沉淀装置以及两组风机;所述箱体分为过滤室、第一分 解室、第二分解室、沉淀室以及电气室，所述过滤室、第一分解室、 第二分解室以及沉淀室依次连通;所述过滤装置设在过滤室，所述过 滤室设有排污阀;所述两组曝气管分别设在第一分解室和第二分解 室，每组曝气管上方设有承载板，所述承载板上放置有高分子填料， 所述沉淀装置设在所述沉淀室内，所述沉淀室设有排污阀和出水口; 所述两组风机设在电气室内，每组风机通过第一管道与一组曝气管连 接，所述第一管道与第一管道之间设第二管道连通，所述每组风机与 曝气管之间的第一管道上均设有阀门，所述第二管道上设有阀门。
2.如权利要求1所述的箱式一体化污水处理装置，其特征在于： 所述过滤室内设有第一隔板，并将所述过滤室分割为降流区和升流 区，所述降流区的底部和升流区的底部连通;所述过滤装置包括至少 一个提携式渣篓、两块过滤板以及设在两块过滤板之间的石英砂层， 所述提携式渣篓设在所述降流区，所述两块过滤板固定在所述升流区 内，所述过滤室底部设有排污阀，所述升流区的顶部与所述第一分解 室连通。
3.如权利要求2所述的箱式一体化污水处理装置，其特征在于： 每一提携式渣篓包括篓底、与篓底一体的篓壁和提手，所述提手设在 所述篓壁上，所述篓底和篓壁上均设有若干矩形孔，所述矩形孔的长 为10mm-20mm，所述矩形孔的宽为3mm-4mm。
4.如权利要求2所述的箱式一体化污水处理装置，其特征在于： 所述石英砂层的厚度为100mm-250mm，所述石英砂层中的石英砂的 直径为2mm-3mm，所述过滤板的孔径为2mm。
5.如权利要求1所述的箱式一体化污水处理装置，其特征在于： 所述沉淀装置包括上导流板、下导流板和若干斜板，所述上导流板和 下导流板设在沉淀室内，并将沉淀室分割为分流区和沉淀区，所述上 导流板和下导流板之间有一定间距且在同一垂直平面上，所述若干隔 板并排设在沉淀区内，且隔板与水平面有一定夹角，靠近上导流板的 隔板的上端与所述上导流板固定，远离上导流板的隔板的下端与箱体 固定，所述分流区和沉淀区内均设有排污阀，所述沉淀区内还设有排 水管，所述排水管的水平位置高于所述隔板的水平位置。
6.如权利要求5所述的箱式一体化污水处理装置，其特征在于： 所述斜板与水平面之间的夹角为55°～65°之间。
7.如权利要求1所述的箱式一体化污水处理装置，其特征在于： 每一曝气管包括主管和至少两根支管，所述至少两根支管分别固定在 所述主管的两侧，每一支管开设有若干气孔，所述若干气孔对称分布 在每一支管的两侧，同侧之间的气孔之间间距相等。
8.如权利要求7所述的箱式一体化污水处理装置，其特征在于： 所述同侧之间的气孔之间间距为50mm。
9.如权利要求7所述的箱式一体化污水处理装置，其特征在于： 所述气孔的直径为2mm。
10.如权利要求1所述的箱式一体化污水处理装置，其特征在于： 所述每组风机包括至少一个风机。
说明书
箱式一体化污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种箱式一体化 污水处理装置。
背景技术
由于水资源的短缺以及环保意识的增强，中水开发与回用技术在 水处理。技术领域得到了迅速发展。中水是指污水经适当处理后， 达到一定的水质指标，满足某种使用要求，可以进行有益使用的水， 中水具有明显的优势，从经济的角度看，中水的成本最低，从环保的 角度看，污水再生利用有助于改善生态环境，实现水生态的良性循环。
但目前的污水处理装置曝气和反冲洗为两个部分，未融入到一 起，且一级过滤后的污水仍有较多的大粒径物质，同时空气中氧的利 用率较低，后序的沉淀中沉淀时间长，效率低。
实用新型内容
本实用新型要解决的技术问题是提供一种过滤效果好、成本低、 溶氧效果好且沉淀效率高的箱式一体化污水处理装置。
为解决上述问题，本实用新型提供一种箱式一体化污水处理装 置，所述箱式一体化污水处理装置包括箱体、过滤装置、两组曝气管、 两个带孔承载板、高分子填料、沉淀装置以及两组风机;所述箱体分 为过滤室、第一分解室、第二分解室、沉淀室以及电气室，所述过滤 室、第一分解室、第二分解室以及沉淀室依次连通;所述过滤装置设 在过滤室，所述过滤室设有排污阀;所述两组曝气管分别设在第一分 解室和第二分解室，每组曝气管上方设有承载板，所述承载板上放置 有高分子填料，所述沉淀装置设在所述沉淀室内，所述沉淀室设有排 污阀和出水口;所述两组风机设在电气室内，每组风机通过第一管道 与一组曝气管连接，所述第一管道与第一管道之间设第二管道连通， 所述每组风机与曝气管之间的第一管道上均设有阀门，所述第二管道 上设有阀门。
进一步的，所述过滤室内设有第一隔板，并将所述过滤室分割为 降流区和升流区，所述降流区的底部和升流区的底部连通;所述过滤 装置包括至少一个提携式渣篓、两块过滤板以及设在两块过滤板之间 的石英砂层，所述提携式渣篓设在所述降流区，所述两块过滤板固定 在所述升流区内，所述过滤室底部设有排污阀，所述升流区的顶部与 所述第一分解室连通。
进一步的，每一提携式渣篓包括篓底、与篓底一体的篓壁和提手， 所述提手设在所述篓壁上，所述篓底和篓壁上均设有若干矩形孔，所 述矩形孔的长为10mm-20mm，所述矩形孔的宽为3mm-4mm。
进一步的，所述石英砂层的厚度为100mm-250mm，所述石英砂 层中的石英砂的直径为2mm-3mm，所述过滤板的孔径为2mm。
进一步的，所述沉淀装置包括上导流板、下导流板和若干斜板， 所述上导流板和下导流板设在沉淀室内，并将沉淀室分割为分流区和 沉淀区，所述上导流板和下导流板之间有一定间距且在同一垂直平面 上，所述若干隔板并排设在沉淀区内，且隔板与水平面有一定夹角， 靠近上导流板的隔板的上端与所述上导流板固定，远离上导流板的隔 板的下端与箱体固定，所述分流区和沉淀区内均设有排污阀，所述沉 淀区内还设有排水管，所述排水管的水平位置高于所述隔板的水平位 置。
进一步的，所述斜板与水平面之间的夹角为55°～65°之间。
进一步的，每一曝气管包括主管和至少两根支管，所述至少两根 支管分别固定在所述主管的两侧，每一支管开设有若干气孔，所述若 干气孔对称分布在每一支管的两侧，同侧之间的气孔之间间距相等。
进一步的，所述同侧之间的气孔之间间距为50mm。
进一步的，所述气孔的直径为2mm。
进一步的，所述每组风机包括至少一个风机。
本实用新型箱式一体化污水处理装置过滤时，先进行粗滤，将大 粒径的物质过滤掉，在利用重力沉淀，同时再利用石英砂层和过滤板 进行二次过滤，过后的污水不含细小的悬浮物;通过打开每组风机， 同时调节对应的阀门，可实现曝气或反冲洗，将曝气系统和反冲洗系 统结合为一体，节约成本;曝气后，空气中的氧气在第一分解室和第 二分解室底部进行初次溶氧，再通过承载板和高分子填料进一步的切 割，进行再次溶氧，最终使空气中氧的利用率达到80%以上;分解后 的污水在沉淀室先通过重力沉淀，其次在下导流板和斜板的作用，使 其水旋转向上流动，在离心力和重力的综合作用下进行二次沉淀，沉 淀效率高。
