申请日2015.07.15
公开(公告)日2015.12.09
IPC分类号F04D29/12
摘要
本实用新型提供了一种动环、机械密封装置及油田污水离心泵。动环包括：护套，护套具有安装空间;缓冲弹片，沿护套的轴线方向可伸缩地设置在安装空间内，缓冲弹片的一端与护套抵接;底座，底座的一端延伸至安装空间内，缓冲弹片的至少部分位于底座与护套之间，且缓冲弹片的另一端抵接在底座上。通过将以弹簧改进为以缓冲弹片为主要元件的缓冲补偿机构，使动环的密封面的受力更均匀，进而在形成机械密封装置时有助于动环与静环的端面贴合相对紧密，使得介质难以进入底座和护套中，减少了介质泄露，同时也减少了底座和护套内部结垢，使得缓冲弹片的弹性保持时间延长。进而使机械密封装置的使用寿命延长，降低生产维修成本和维修人员的劳动强度。
权利要求书

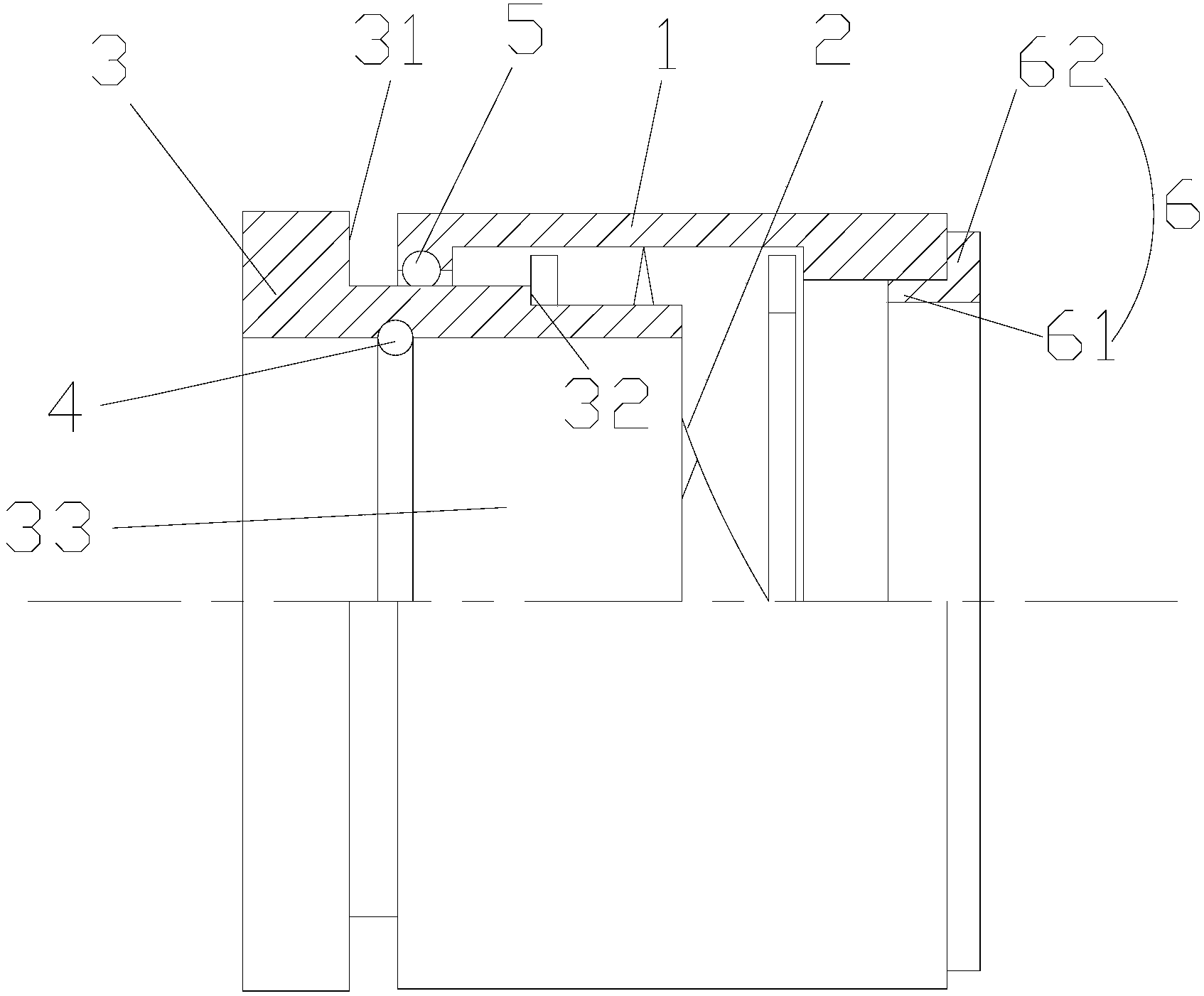

1.一种动环，其特征在于，所述动环包括：
护套(1)，所述护套(1)具有安装空间;
缓冲弹片(2)，沿所述护套(1)的轴线方向可伸缩地设置在所述安装空间内，所述 缓冲弹片(2)的一端与所述护套(1)抵接;
底座(3)，所述底座(3)的一端延伸至所述安装空间内，所述缓冲弹片(2)的至 少部分位于所述底座(3)与所述护套(1)之间，且所述缓冲弹片(2)的另一端抵接在 所述底座(3)上。
2.根据权利要求1所述的动环，其特征在于，所述缓冲弹片(2)的外侧与所述护套(1) 的内壁周向接触，所述缓冲弹片(2)的内侧与所述底座(3)的外壁周向接触。
3.根据权利要求1或2所述的动环，其特征在于，所述缓冲弹片(2)为多个，多个所述缓 冲弹片(2)形成缓冲弹片组。
4.根据权利要求1或2所述的动环，其特征在于，所述底座(3)的外周面呈阶梯形，阶梯 形的所述外周面包括垂直于所述护套(1)的轴线方向的第一阶梯面(31)和第二阶梯面 (32)，所述第二阶梯面(32)与所述缓冲弹片(2)的所述另一端抵接。
5.根据权利要求1所述的动环，其特征在于，所述动环还包括底座密封圈(4)，所述底座 (3)具有与所述护套(1)的安装空间连通的贯通孔(33)，所述底座(3)的内壁设有 用于安装所述底座密封圈(4)的底座密封槽。
6.根据权利要求5所述的动环，其特征在于，所述底座(3)与所述护套(1)装配的表面 之间设置有护套密封圈(5)。
7.根据权利要求6所述的动环，其特征在于，所述底座密封圈(4)为O型密封圈，所述护 套密封圈(5)为O型密封圈。
8.根据权利要求1、2以及5至7中任一项所述的动环，其特征在于，所述动环还包括动环 密封套筒(6)，所述动环密封套筒(6)包括筒体(61)和环形止挡凸缘(62)，所述环形 止挡凸缘(62)设置在所述筒体(61)的远离所述护套(1)的一端，所述筒体(61)的 靠近所述护套(1)的一端插入所述护套(1)内，所述环形止挡凸缘(62)止挡在所述护 套(1)的端面处。
9.一种机械密封装置，包括静环以及动环，所述动环与所述静环相对转动地设置，所述动 环的第一端面与所述静环的第一端面相互接触，其特征在于，所述动环为权利要求1至8 中任一项所述的动环。
10.一种油田污水离心泵，其特征在于，所述油田污水离心泵包含权利要求9所述的机械密封 装置。
说明书
动环、机械密封装置及油田污水离心泵
技术领域
本实用新型涉及油田污水处理装置领域，具体而言，涉及一种动环、机械密封装置及油 田污水离心泵。
背景技术
机械密封是由两块密封元件(静环和动环)垂直于轴的光滑而平直的表面相互贴合，并 做相对转动而构成的密封装置。它是靠弹性构件和密封介质的压力在旋转的动环和静环的接 触面(端面)上产生适当的压紧力，使这两个端面紧密贴合。端面间维持一层极薄的液体膜 而达到密封的目的，这层液体膜具有流体动压力与静压力，起着润滑与密封的作用。渣浆泵、 脱硫泵等产品在不同工况均可采用机械密封。
泵用机械密封是指安装运行在诸如泵类设备中起动态密封作用的装置，避免泵蜗壳中的 流体介质通过泵轴流出泵外的一种部件。由于诸如泵类的设备中多为输送流体介质，具有水 平安装、高转速、高压力、带固体颗粒、腐蚀性强等特点，所以泵用机械密封主体材质往往 需要抵御固体颗粒的冲刷撞击、高转速带来的密封面高温磨蚀、高压力带来的密封参数不稳 定、基体结构件被腐蚀等不利因素的影响，对机械密封密封材质要求较高。
通常密封面摩擦副可选材质有镍基硬质合金、钴基硬质合金、无压烧结碳化硅、反应烧 结碳化硅、浸金属石墨、聚四氟乙烯填充石墨、聚四氟乙烯填充玻璃纤维、三氧化二铝特殊 陶瓷等;基体材质可选为2Cr13不锈铁、301不锈钢、304不锈钢、316不锈钢、316L不锈钢、 904L不锈钢、聚四氟乙烯等等;弹簧补偿件可选材质为哈氏合金、1Cr18Ni9Ti、3Cr13。
机械密封属于精密、结构较为复杂的机械基础元件之一，是泵类机械的关键部件。目前 采用的机械密封是弹簧式，以弹簧为主要元件而组成的缓冲补偿机构，它是维持机械密封正 常工作的重要条件。离心泵在工作中，介质容易进入到动环弹簧座和护套里面，从而导致动 环的弹簧座和护套内部结垢，使弹簧失去弹性，机械密封的两个密封端面无法紧密结合密封 失效，造成泵内介质泄漏。
因此，需要对现有的机械密封装置进行改进，以改善动环弹簧座和护套内部结垢所引起 的介质泄露问题。
实用新型内容
本实用新型的主要目的在于提供一种动环、机械密封装置及油田污水离心泵，以改善现 有技术中动环弹簧座和护套内部结垢所引起的介质泄露问题。
为了实现上述目的，根据本实用新型的一个方面，提供了一种动环，该动环包括：护套， 护套具有安装空间;缓冲弹片，沿护套的轴线方向可伸缩地设置在安装空间内，缓冲弹片的 一端与护套抵接;底座，底座的一端延伸至安装空间内，缓冲弹片的至少部分位于底座与护 套之间，且缓冲弹片的另一端抵接在底座上。
进一步地，缓冲弹片的外侧与护套的内壁周向接触，缓冲弹片的内侧与底座的外壁周向 接触。
进一步地，缓冲弹片为多个，多个缓冲弹片形成缓冲弹片组。
进一步地，底座的外周面呈阶梯形，阶梯形的外周面包括垂直于护套的轴线方向的第一 阶梯面和第二阶梯面，第二阶梯面与缓冲弹片的另一端抵接。
进一步地，动环还包括底座密封圈，底座具有与护套的安装空间连通的贯通孔，底座的 内壁设有用于安装底座密封圈的底座密封槽。
进一步地，底座与护套装配的表面之间设置有护套密封圈。
进一步地，底座密封圈为O型密封圈，护套密封圈为O型密封圈。
进一步地，动环还包括动环密封套筒，动环密封套筒包括筒体和环形止挡凸缘，环形止 挡凸缘设置在筒体的远离护套的一端，筒体的靠近护套的一端插入护套内，环形止挡凸缘止 挡在护套的端面处。
为了实现上述目的，根据本实用新型的一个方面，提供了一种机械密封装置，该机械密 封装置包括静环以及动环，动环与静环相对转动地设置，动环的第一端面与静环的第一端面 相互接触，动环为上述任一种动环。
根据本实用新型的另一方面，提供了一种油田污水离心泵，该油田污水离心泵包含上述 机械密封装置。
应用本实用新型的技术方案，通过将以弹簧为主要元件而组成的缓冲补偿机构，改进为 以缓冲弹片为主要元件而组成的缓冲补偿机构，使动环的密封面的受力更均匀，进而在形成 机械密封装置时有助于动环与静环的端面贴合相对紧密，使得介质难以进入底座和护套中， 减少了介质泄露，同时也减少了底座和护套内部结垢，使得缓冲弹片的弹性保持时间延长。 因此，使用具有上述动环结构的机械密封装置不仅能够解决介质外漏使离心泵无法正常工作 的难题，而且还能使机械密封装置的使用寿命由原来的2个月延长至18个月，大大降低生产 维修成本和维修人员的劳动强度。
