申请日2015.06.18
公开(公告)日2015.11.11
IPC分类号C02F1/44; C02F103/16; C02F101/20; C02F9/02
摘要
本实用新型公开了一种铜箔废水处理生产设备;属于废水处理技术领域;其技术要点包括原水水箱，在原水水箱上设有进水口和出水口;原水水箱的出水口连接有水泵，水泵的出水端与预处理装置连接;预处理装置连接有第一中间水箱，第一中间水箱通过高压泵连接有原水一级反渗透装置;所述原水一级反渗透装置的浓水出水端连接有第二中间水箱，第二中间水箱通过高压泵连接有回用水二级反渗透装置;所述原水一级反渗透装置的淡水出水端连接有回水水箱，回水水箱通过高压泵连接有回用水一级反渗透装置，回用水一级反渗透装置的淡水出水端与第二中间水箱连接;本实用新型旨在提供一种使用方便、效果良好的铜箔废水处理生产设备;用于处理废水。

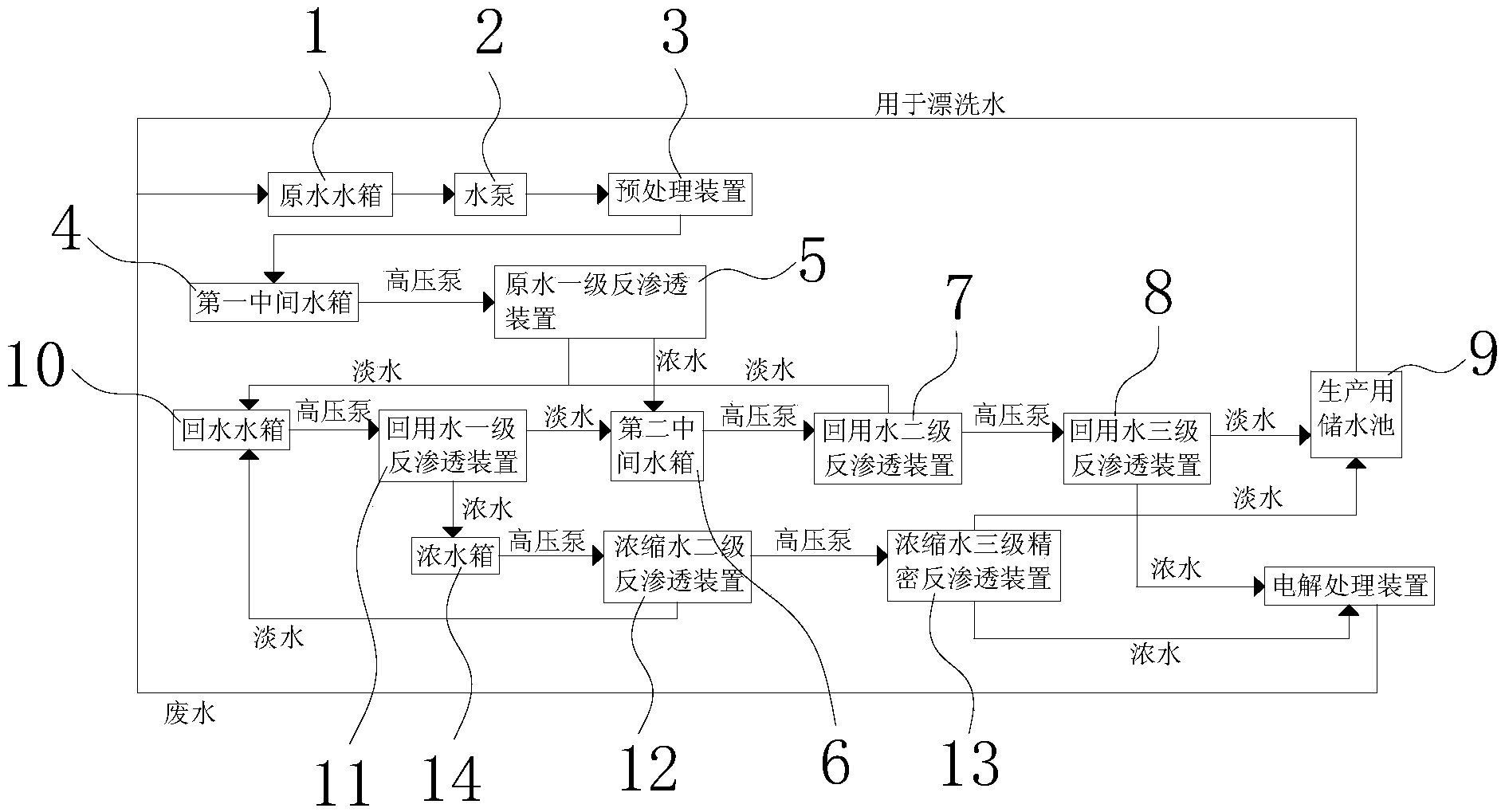

摘要附图
权利要求书
1.一种铜箔废水处理生产设备，包括原水水箱(1)，其特征在于，在原水水箱(1)上设有进水口和出水口;原水水箱(1)的出水口连接有水泵(2)，水泵(2)的出水端与预处理装置(3)连接;预处理装置(3)连接有第一中间水箱(4)，第一中间水箱(4)通过高压泵连接有原水一级反渗透装置(5);所述原水一级反渗透装置(5)的浓水出水端连接有第二中间水箱(6)，第二中间水箱(6)通过高压泵连接有回用水二级反渗透装置(7);所述原水一级反渗透装置(5)的淡水出水端连接有回水水箱(10)，回水水箱(10)通过高压泵连接有回用水一级反渗透装置(11)，回用水一级反渗透装置(11)的淡水出水端与第二中间水箱(6)连接;所述回用水二级反渗透装置(7)的淡水出水端与回水水箱(10)连接，回用水二级反渗透装置(7)的浓水出水端通过高压泵连接有回用水三级反渗透装置(8);所述回用水三级反渗透装置(8)的淡水出水端和浓水出水端分别连接有生产用储水池(9)和外部的电解处理装置。
2.根据权利要求1所述的一种铜箔废水处理生产设备，其特征在于，所述回用水一级反渗透装置(11)的浓水出水端与浓水箱(14)连接，浓水箱(14)通过高压泵连接有浓缩水二级反渗透装置(12)，浓缩水二级反渗透装置(12)的浓水出水端通过高压泵连接有浓缩水三级精密反渗透装置(13);浓缩水二级反渗透装置(12)的淡水出水端与回水水箱(10)连接;浓缩水三级精密反渗透装置(13)的淡水出水端和浓水出水端分别与生产用储水池(9)和外部的电解处理装置连接。
3.根据权利要求1所述的一种铜箔废水处理生产设备，其特征在于，所述预处理装置(3)为中空纤维超滤膜组件。
4.根据权利要求2所述的一种铜箔废水处理生产设备，其特征在于，所述原水一级反渗透装置(5)、回用水一级反渗透装置(11)、回用水二级反渗透装置(7)、回用水三级反渗透装置(8)均为卷式反渗透元件;所述浓缩水二级反渗透装置(12)、浓缩水三级精密反渗透装置(13)均为卷式反渗透元件。
说明书
一种铜箔废水处理生产设备
技术领域
本实用新型涉及一种水处理生产设备，更具体地说，尤其涉及一种铜箔废水处理生产设 备。
背景技术
电解铜箔生产主要工序有3道：配制硫酸铜溶液、生箔制造、表面电镀处理，电解铜箔 生产及表面处理的各道工序中，都要有水洗过程，以清除铜箔表面附带的电解液，在整个电 解铜箔生产过程中会产生大量的废水，占全部废水排放量的90%以上，而这些废水主要为硫 酸铜溶液，其中离子浓度为50-300mg/L，硫酸根离子浓度在100-550mg/L。常规的铜箔废水 处理方法主要有置换法或中和法或沉淀法，但采用该两种方法的不足之处在于：产生二次污 染、水资源被大量消耗且铜回收不完全。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种使用方便、效果良好的铜箔 废水处理生产设备。
本实用新型的技术方案是这样实现的：一种铜箔废水处理生产设备，包括原水水箱，在 原水水箱上设有进水口和出水口;原水水箱的出水口连接有水泵，水泵的出水端与预处理装 置连接;预处理装置连接有第一中间水箱，第一中间水箱通过高压泵连接有原水一级反渗透 装置;所述原水一级反渗透装置的浓水出水端连接有第二中间水箱，第二中间水箱通过高压 泵连接有回用水二级反渗透装置;所述原水一级反渗透装置的淡水出水端连接有回水水箱， 回水水箱通过高压泵连接有回用水一级反渗透装置，回用水一级反渗透装置的淡水出水端与 第二中间水箱连接;所述回用水二级反渗透装置的淡水出水端与回水水箱连接，回用水二级 反渗透装置的浓水出水端通过高压泵连接有回用水三级反渗透装置;所述回用水三级反渗透 装置的淡水出水端和浓水出水端分别连接有生产用储水池和外部的电解处理装置。
上述的一种铜箔废水处理生产设备中，所述回用水一级反渗透装置的浓水出水端与浓水 箱连接，浓水箱通过高压泵连接有浓缩水二级反渗透装置，浓缩水二级反渗透装置的浓水出 水端通过高压泵连接有浓缩水三级精密反渗透装置;浓缩水二级反渗透装置的淡水出水端与 回水水箱连接;浓缩水三级精密反渗透装置的淡水出水端和浓水出水端分别与生产用储水池 和外部的电解处理装置连接。
上述的一种铜箔废水处理生产设备中，所述预处理装置为中空纤维超滤膜组件。
上述的一种铜箔废水处理生产设备中，所述原水一级反渗透装置、回用水一级反渗透装 置、回用水二级反渗透装置、回用水三级反渗透装置均为卷式反渗透元件;所述浓缩水二级 反渗透装置、浓缩水三级精密反渗透装置均为卷式反渗透元件。
本实用新型采用上述结构后，废水通过回用水和浓缩水两条途径来进行深度处理，提高 了铜离子的回收速度;通过原水一级反渗透装置、回用水一级反渗透装置、回用水二级反渗 透装置、回用水三级反渗透装置、浓缩水二级反渗透装置、浓缩水三级精密反渗透装置的多 次过滤作用，达到高效过滤效果的同时，过滤后产生的淡水可再次加入处理系统中，达到最 大限度的将水中的铜离子回收的效果。其中回用水三级反渗透装置、浓缩水三级精密反渗透 装置产生的淡水中铜离子含量较低，可以用作漂洗水，实现了水的循环利用，达到了节水效 果。
