申请日2015.06.18
公开(公告)日2015.11.18
IPC分类号C02F3/34
摘要
本实用新型涉及一种污水处理设备，具体的说是一种固定化菌藻共生污水处理装置，属于污水处理技术领域。其包括反应箱体，反应箱体内固定填料支架，填料支架上固定多个均匀分布的球形多孔填料，每个球形多孔填料内装有若干个菌藻凝胶小球。填料支架上设有温控系统，填料支架正下方设有曝气系统。本实用新型采用固定化技术将微生物菌藻固定于限定空间范围内，保留微生物固有活性，且能够被重复和连续使用;同时温控系统能有效确保微生物生长处于最佳的温度环境，底部的曝气系统能带来微生物生产所需的溶解氧，确保菌藻共生系统达到最理想生长环境;而且曝气系统搅动水体流动，也有利于箱体内外水体的循环。

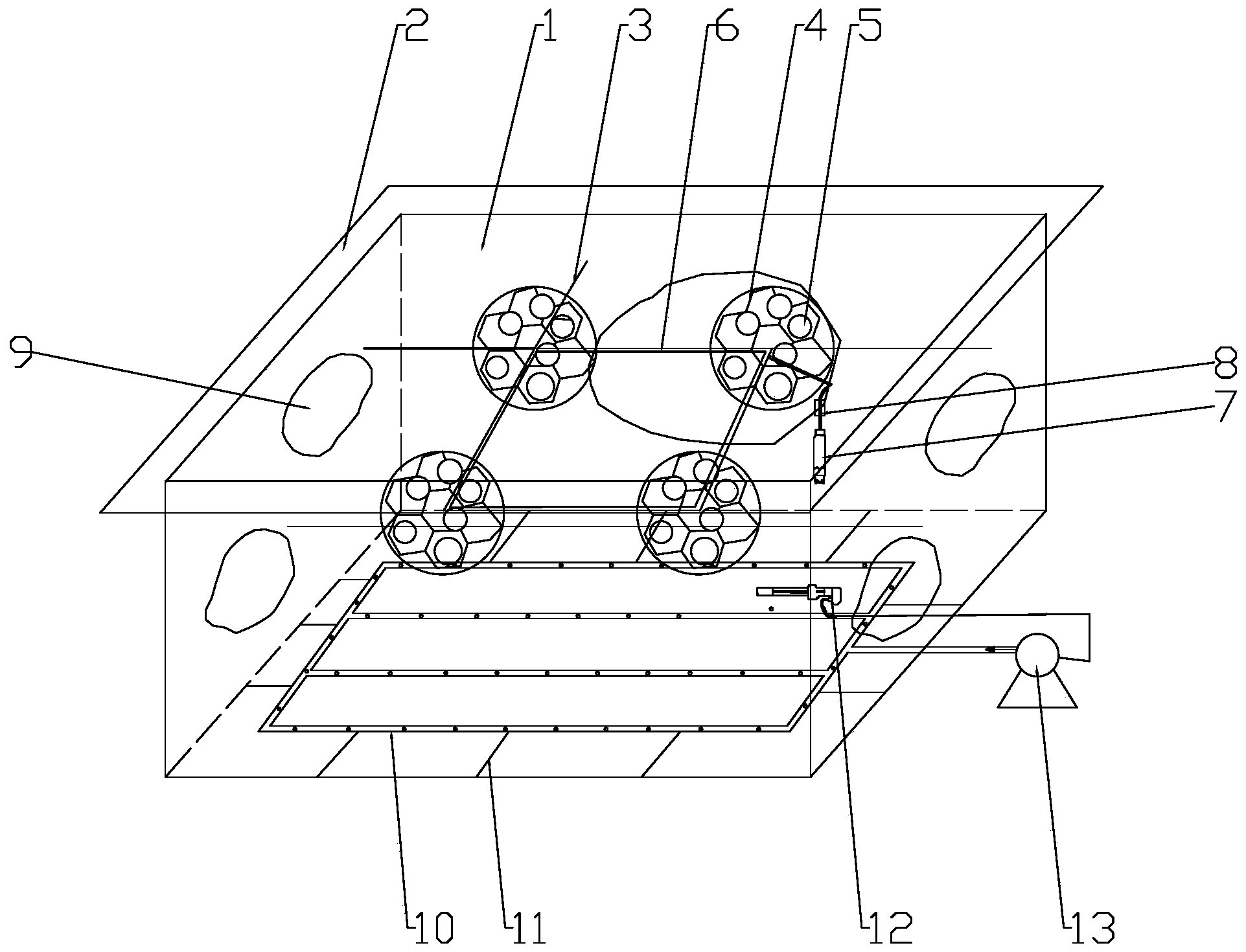

摘要附图
权利要求书
1.一种固定化菌藻共生污水处理装置，包括反应箱体(1)，其特征是：反应箱体(1)内固定填料支架(3)，填料支架(3)上固定多个均匀分布的球形多孔填料(4)，每个球形多孔填料(4)内装有若干个菌藻凝胶小球(5);填料支架(3)上设有温控系统，温控系统能够控制反应箱体(1)内的菌藻凝胶小球(5)保持所需要的恒温;填料支架(3)正下方设有曝气系统，曝气系统能够搅动水体流动;所述反应箱体(1)上端四周设有漂浮支架(2)，漂浮支架(2)使得反应箱体(1)能够浸入水体并漂浮在水面。
2.如权利要求1所述的一种固定化菌藻共生污水处理装置，其特征是：所述温控系统包括加热管路(6)、温度计(7)和温控仪(8)，加热管路(6)沿填料支架(3)固定，温度计(7)和温控仪(8)设置在反应箱体(1)内，温控仪(8)与温度计(7)、加热管路(6)连接，温度计(7)实时检测反应箱体(1)中温度，并将温度数据传输给温控仪(8)，由温控仪(8)调节加热管路(6)将反应箱体(1)内温度保持在所需的温度。
3.如权利要求1所述的一种固定化菌藻共生污水处理装置，其特征是：所述曝气系统包括设置在反应箱体(1)底部的曝气管路(10)，曝气管路(10)通过曝气管路固定支架(11)固定在反应箱体(1)侧面，反应箱体(1)内设有溶解氧在线监测仪(12)，溶解氧在线监测仪(12)与设置在反应箱体(1)外的风机(13)连接，风机(13)与曝气管路(10)连接，溶解氧在线监测仪(12)检测反应箱体(1)内水体的氧含量，然后控制风机(13)通入曝气管路(10)的气量。
4.如权利要求1所述的一种固定化菌藻共生污水处理装置，其特征是：所述反应箱体(1)上下端贯通，反应箱体(1)侧面上设有若干个透水孔(9)，水体通过透水孔(9)进出反应箱体(1)。
5.如权利要求1所述的一种固定化菌藻共生污水处理装置，其特征是：所述漂浮支架(2)采用漂浮材质制作。
说明书
一种固定化菌藻共生污水处理装置
技术领域
本实用新型涉及一种污水处理设备，具体的说是一种固定化菌藻共生污水处理装置，属于污水处理技术领域。
背景技术
由于工农畜牧业废水及生活污水的大量排放，农村及城郊附近的河流湖泊的水体富营养化问题日益严重。氮磷过剩是引发富营养化的关键原因。关于去除生活污水中氮磷有机物污染物，目前运用很多种方法，其中菌藻共生(尤其是固定化菌藻混合系统)处理效率高且设备简单，建设成本低，运行能耗低，没有二次污染，显示了巨大的优势。该系统不仅能明显去除N、P、有机物，降低BOD(生物需氧量)、COD(化学需氧量)等，而且在控制和净化大肠杆菌、诱变活性物质和病毒方面也同样具有显著效果。
目前，国内的关于菌藻共生处理废水的研究很多，也有小型的固定化装置应用，但是国内的技术并没有具备能够使之大规模工程化的能力。现有的小型固体化菌藻共生装置主要存在以下问题：菌藻生长环境不佳，繁殖不理想，易脱落，反应速率慢，菌藻更换复杂，难以实现自动化控制，影响菌藻的处理效果。
发明内容
本实用新型的目的在于克服上述不足之处，从而提供一种固定化菌藻共生污水处理装置，具有曝气和温控功能，提高了菌藻共生反应速率，提高了菌藻的处理效果，并能循环使用，降低了使用成本。
按照本实用新型提供的技术方案，一种固定化菌藻共生污水处理装置包括反应箱体，其特征是：反应箱体内固定填料支架，填料支架上固定多个均匀分布的球形多孔填料，每个球形多孔填料内装有若干个菌藻凝胶小球;填料支架上设有温控系统，温控系统能够控制反应箱体内的菌藻凝胶小球保持所需要的恒温;填料支架正下方设有曝气系统，曝气系统能够搅动水体流动;所述反应箱体上端四周设有漂浮支架，漂浮支架使得反应箱体能够浸入水体并漂浮在水面。
进一步的，温控系统包括加热管路、温度计和温控仪，加热管路沿填料支架固定，温度计和温控仪设置在反应箱体内，温控仪与温度计、加热管路连接，温度计实时检测反应箱体中温度，并将温度数据传输给温控仪，由温控仪调节加热管路将反应箱体内温度保持在所需的温度。
进一步的，曝气系统包括设置在反应箱体底部的曝气管路，曝气管路通过曝气管路固定支架固定在反应箱体侧面，反应箱体内设有溶解氧在线监测仪，溶解氧在线监测仪与设置在反应箱体外的风机连接，风机与曝气管路连接，溶解氧在线监测仪检测反应箱体内水体的氧含量，然后控制风机通入曝气管路的气量。
进一步的，反应箱体上下端贯通，反应箱体侧面上设有若干个透水孔，水体通过透水孔进出反应箱体。
进一步的，漂浮支架采用漂浮材质制作。
本实用新型与已有技术相比具有以下优点：
本实用新型结构简单、紧凑、合理，采用固定化技术将微生物菌藻固定于限定空间范围内，保留微生物固有活性，且能够被重复和连续使用。同时温控系统能有效确保微生物生长处于最佳的温度环境，底部的曝气系统能带来微生物生产所需的溶解氧，确保菌藻共生系统达到最理想生长环境;而且曝气系统搅动水体流动，也有利于箱体内外水体的循环;箱体内部的菌藻凝胶小球置于填料架上，整拆整换，更换灵活;反应箱体漂浮于水面，可以随时移动位置，循环利用;提高了菌藻共生反应速率，提高了菌藻的处理效果。
