申请日2015.06.18
公开(公告)日2015.11.18
IPC分类号C02F1/00; C02F1/58
摘要
本实用新型公开了一种洗衣机废水利用自动一体装置，包括污水处理管，其出口端分叉形成有连通至下水道的排污管和输出至一储水装置的回收管;还包括分流装置，包括设于排污管上的分流控制阀、与分流控制阀固接的一号电磁牵引器、驱动一号电磁牵引器的分流控制装置;排污管与下水道之间还串接有净化装置，包括净化筒、拦设于净化筒进口端的除磷盒、设于净化筒出口的排污控制阀、与排污控制阀固接的二号电磁牵引器、驱动二号电磁牵引器的排污控制装置;除磷盒均布有多个过滤孔且内部填充有吸磷颗粒。本结构既能根据污水排放次数分级回收，实现第二次及其后污水的重复使用，又能实现第一次污水的除磷净化，避免水污染。

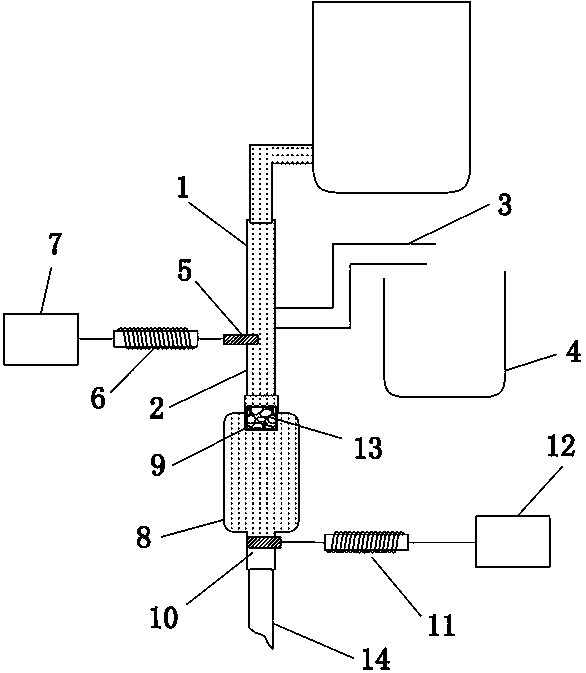

摘要附图
权利要求书
1.洗衣机废水利用自动一体装置，包括与洗衣机排水管吻合对接的污水处理管，其特征在于：所述污水处理管的出口端分叉形成有向下连通至下水道的排污管和横向输出至一储水装置的回收管;还包括有用于对一次污水进行分级处理的分流装置，所述分流装置包括堵设于排污管进口端的分流控制阀、与分流控制阀固定联接的一号电磁牵引器、自动驱动一号电磁牵引器动作的分流控制装置，所述一号电磁牵引器与分流控制装置电性连接;
所述排污管与下水道之间还串接有净化装置，所述净化装置包括净化筒、横向拦设于净化筒进口端的除磷盒、堵设于净化筒出口端的排污控制阀、与排污控制阀固定联接的二号电磁牵引器、自动驱动二号电磁牵引器动作的排污控制装置，所述二号电磁牵引器与排污控制装置电性连接;所述除磷盒表面均布有若干个过滤孔且除磷盒内部填充有吸磷颗粒。
2.按照权利要求1所述的洗衣机废水利用自动一体装置，其特征在于：所述分流控制装置包括排水状态检测模块、排水次数计数模块、一号主控模块、一号继电器驱动模块和一号电源模块;所述一号主控模块与排水状态检测模块、排水次数计数模块、一号继电器驱动模块、一号电源模块电性连接，所述一号继电器驱动模块与一号电磁牵引器电性连接。
3.按照权利要求1所述的洗衣机废水利用自动一体装置，其特征在于：所述排污控制装置包括磷浓度检测模块、二号主控模块、二号继电器驱动模块和二号电源模块;所述磷浓度检测模块固定在净化筒内，所述二号主控模块与磷浓度检测模块、二号继电器驱动模块、一号电源模块电性连接，所述二号继电器驱动模块与二号电磁牵引器电性连接。
4.按照权利要求1所述的洗衣机废水利用自动一体装置，其特征在于：所述除磷盒包括盒体和盖设于盒体上端口的盒盖，两者之间以螺纹方式锁紧连接，所述过滤孔分布在盒体和盒盖的表面。
5.按照权利要求1或4所述的洗衣机废水利用自动一体装置，其特征在于：所述除磷盒与净化筒内壁之间以螺纹方式锁紧连接。
6.按照权利要求1所述的洗衣机废水利用自动一体装置，其特征在于：所述吸磷颗粒采用钢渣。
说明书
洗衣机废水利用自动一体装置
技术领域
本实用新型涉及洗衣机技术领域，尤其涉及一种可将洗衣机排出的水针对性回收净化的洗衣机废水利用自动一体装置。
背景技术
全自动洗衣机以其省时省力、洗涤效率高、洗涤效果好等优点，已逐步成为人类生活中不可缺少的家用电器，但自动洗衣机普遍存在洗涤用水量大的缺陷，至少需要反复洗涤3次才能彻底完成漂洗工作。且基本上洗涤排出的是通过排污管直接连通到下水管道直接排放掉，不仅造成水资源的极大浪费，增加日常生活成本，而且也会由于污水中富含的磷元素而造成水体富营养化，进一步加剧水污染现象。实际中不难发现，洗衣机除第一次富含大量的杂质污物外，其后几次漂洗过程排出的水洁净度相对较高，完全可以进行回收利用。因而设计一款针对洗衣机废水实现高效分级回收和除磷净化处理于一体的装置具有一定的经济意义和社会意义。
实用新型内容
本实用新型所要解决的技术问题在于克服上述问题，而提供一种洗衣机废水利用自动一体装置，既能针对洗衣机排放污水次数进行分级回收，实现第二次及其之后的污水的二次使用，提高水资源利用率，又能对含磷丰富的第一次污水进行除磷净化处理，可能避免水体富营养化。
本实用新型的技术方案是：
本实用新型所述的洗衣机废水利用自动一体装置，包括与洗衣机排水管吻合对接的污水处理管，其特征在于：所述污水处理管的出口端分叉形成有向下连通至下水道的排污管和横向输出至一储水装置的回收管;还包括有用于对一次污水进行分级处理的分流装置，所述分流装置包括堵设于排污管进口端的分流控制阀、与分流控制阀固定联接的一号电磁牵引器、自动驱动一号电磁牵引器动作的分流控制装置，所述一号电磁牵引器与分流控制装置电性连接;
所述排污管与下水道之间还串接有净化装置，所述净化装置包括净化筒、横向拦设于净化筒进口端的除磷盒、堵设于净化筒出口端的排污控制阀、与排污控制阀固定联接的二号电磁牵引器、自动驱动二号电磁牵引器动作的排污控制装置，所述二号电磁牵引器与排污控制装置电性连接;所述除磷盒表面均布有若干个过滤孔且除磷盒内部填充有吸磷颗粒。
藉由上述结构，本实用新型可实现对洗衣机洗涤产生的污水进行分级收集和除磷净化。上述分级收集过程是通过分流控制装置电磁驱动一号电磁牵引器以决定分流控制阀的启闭状态，由此可将第一次污水引入到排污管中，而第二、三次污水自回收管贮存在储水装置内。上述除磷净化过程是通过排污控制装置驱动排污控制阀闭合，使得第一次污水贮留在净化筒内并通过除磷盒内的吸磷颗粒去除磷元素，直到净化达标后控制排污控制阀开启使其排泄到下水道中。
进一步地，本实用新型所述的洗衣机废水利用自动一体装置中，所述分流控制装置包括排水状态检测模块、排水次数计数模块、一号主控模块、一号继电器驱动模块和一号电源模块;所述一号主控模块与排水状态检测模块、排水次数计数模块、一号继电器驱动模块、一号电源模块电性连接，所述一号继电器驱动模块与一号电磁牵引器电性连接。
进一步地，本实用新型所述的洗衣机废水利用自动一体装置中，所述排污控制装置包括磷浓度检测模块、二号主控模块、二号继电器驱动模块和二号电源模块;所述磷浓度检测模块固定在净化筒内，所述二号主控模块与磷浓度检测模块、二号继电器驱动模块、一号电源模块电性连接，所述二号继电器驱动模块与二号电磁牵引器电性连接。
进一步地，本实用新型所述的洗衣机废水利用自动一体装置中，所述除磷盒包括盒体和盖设于盒体上端口的盒盖，两者之间以螺纹方式锁紧连接，所述过滤孔分布在盒体和盒盖的表面，由此可对饱和失效的吸磷颗粒进行拆卸更换。
进一步地，本实用新型所述的洗衣机废水利用自动一体装置中，所述除磷盒与净化筒内壁之间以螺纹方式锁紧连接，组装方式简便，易于对除磷盒进行拆卸更换。
进一步地，本实用新型所述的洗衣机废水利用自动一体装置中，所述吸磷颗粒采用钢渣，富含钙、镁、铁、铝等多种活性物质，具有很强的吸附除磷能力;且成本低廉、易于获得。
本实用新型的有益效果是：
1、本实用新型结构简单，将回收和净化装置一体集成，不仅能自动分级保留洗衣机排出的洁净度较高的二次及其以后的污水，重复利用率高，而且能针对第一次污水中携带的磷进行强化去除，避免直接排放造成的水体富营养化。
2、本实用新型完全依靠控制电路自动运行控制，无需人为操作，实用性高;且电路控制结构均独立外接，无需受控于洗衣机内部的控制电路，安装便捷，适用于家庭使用和推广。
3、本实用新型采用吸附除磷的净化工艺，结构小巧简单，材料易于获得，制造成本低廉。
