申请日2015.07.15
公开(公告)日2015.12.16
IPC分类号C02F103/08; C02F9/14
摘要
本实用新型提供一种多功能海水养殖废水的处理系统包括水泵，水管，沉淀池，生物池，杀菌池，膜处理池，滤网，闸门，发电装置，太阳光收集器和清淤口，所述的水管依次连接沉淀池、生物池、杀菌池和膜处理池;所述的水泵安装在沉淀池上部的水管上;所述的滤网安装在沉淀池的上部;所述的闸门设置在沉淀池的右侧中部;所述的发电装置安装在闸门下方;所述的清淤口设置在沉淀池的左下角。本实用新型通过设于高处的沉淀池和发电装置的设置，增加了该废水处理系统的发电功能，通过生物池内水生动植物的饲养，增加了经济收入，达到了废水处理过程中的良性循环，使得企业更乐意于对废水进行处理，进一步有利于可持续发展。
权利要求书

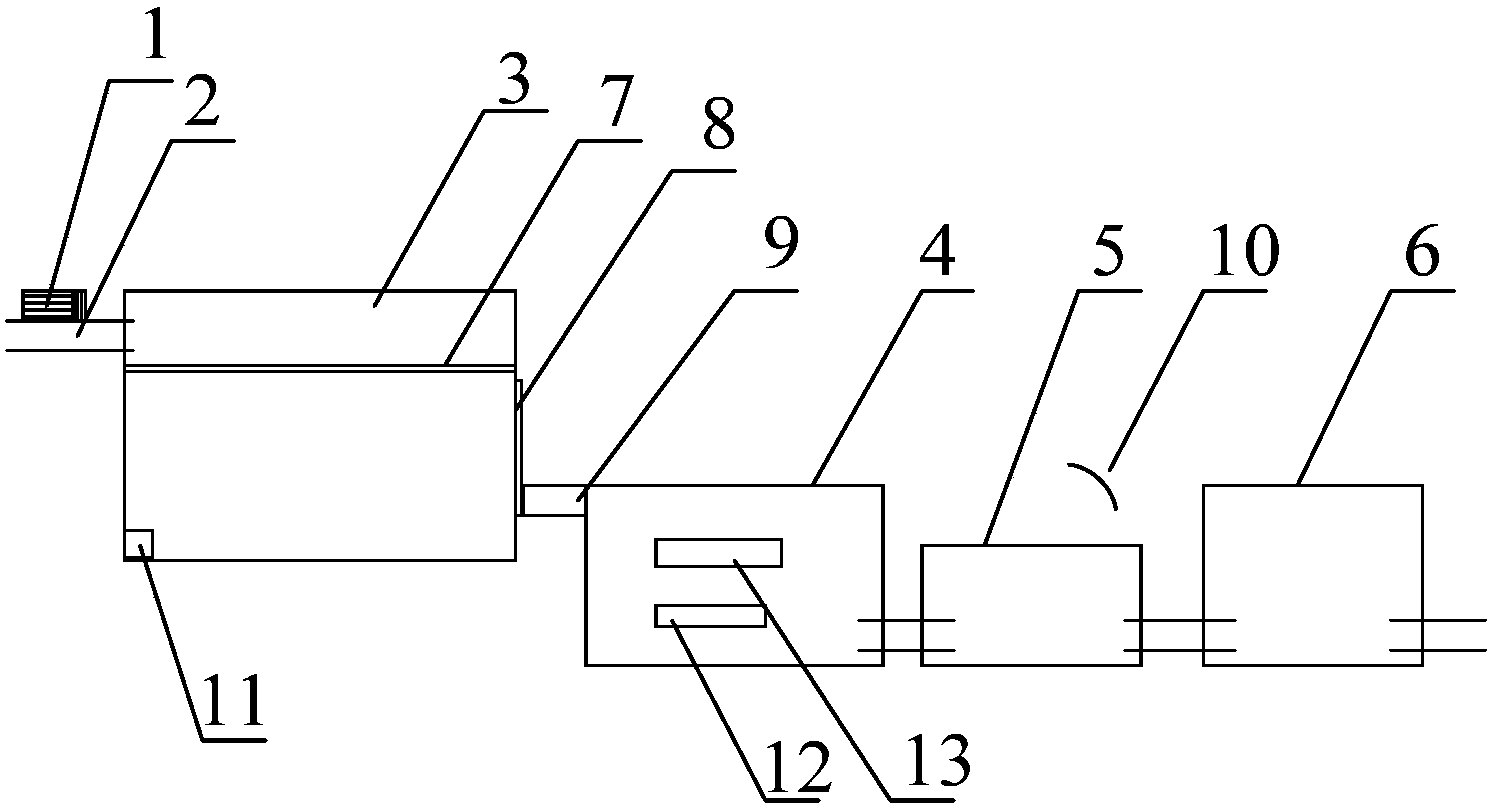

1.一种多功能海水养殖废水的处理系统,其特征在于，该多功能海水养殖 废水的处理系统包括水泵(1)，水管(2)，沉淀池(3)，生物池(4)，杀 菌池(5)，膜处理池(6)，滤网(7)，闸门(8)，发电装置(9)，太阳光 收集器(10)和清淤口(11)，所述的水管(2)依次连接沉淀池(3)、生物 池(4)、杀菌池(5)和膜处理池(6);所述的水泵(1)安装在沉淀池(3) 上部的水管(2)上;所述的滤网(7)安装在沉淀池(3)的上部;所述的闸门 (8)设置在沉淀池(3)的右侧中部;所述的发电装置(9)安装在闸门(8) 下方;所述的清淤口(11)设置在沉淀池(3)的左下角;所述的太阳光收集器 (10)设置在杀菌池(5)的上空;所述的生物池(4)还包括净化水生动物(12) 和净化水生植物(13)。
2.如权利要求1所述的多功能海水养殖废水的处理系统,其特征在于，所 述的发电装置(9)包括进水口(91)，发电机组(92)，出水口(93)，输电 线(94)，水轮(95)，连接轴(96)和发电机(97)，所述的进水口(91) 和出水口(93)分别设置在发电机组(92)的两侧;所述的发电机组(92)内 安装有多组水轮(95);所述的水轮(95)通过连接轴(96)连接有对应的发 电机(97);所述的输电线(94)设置在发电机组(92)的右侧。
3.如权利要求1所述的多功能海水养殖废水的处理系统,其特征在于，所 述的沉淀池(3)具体高于生物池(4)3m至5m。
4.如权利要求1所述的多功能海水养殖废水的处理系统,其特征在于，所 述的闸门(8)具体采用厚度为20cm至30cm的不锈钢挡板。
5.如权利要求1所述的多功能海水养殖废水的处理系统,其特征在于，所 述的净化水生动物(12)具体采用虾类、鱼类、蟹类和贝类的一种或几种。
6.如权利要求1所述的多功能海水养殖废水的处理系统,其特征在于，所 述的净化水生植物(13)具体采用菊花心江蓠、细基江蓠繁枝、草叶马尾藻、 长心卡帕藻中的一种或几种。
说明书
一种多功能海水养殖废水的处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种多功能海水养 殖废水的处理系统。
背景技术
与传统养殖方式相比，以高密度为特征的工厂化水产养殖模式在 资源需求、环境保护、生产能力等方面有明显优势，已成为越来越多 国家实现可持续发展的选择。但高的能量投入必然导致废水量的增加， 如果这些系统的废弃物不加节制的向外界排放，也必然导致水资源环 境的恶化。单一的水处理技术往往无法彻底处理废水中的多种污染物， 需要由多种水处理技术组合而成的水处理系统对废水进行处理以实 现重复利用，养殖系统所采用的水处理系统也直接决定了养殖系统的 生产能力。优良的水处理系统不仅要能够完成对废水中绝大多数污染 物的净化，而且要尽量降低运行成本，便于管理，安全可靠，但是现 有的水处理系统存在着方式比较单一，耗能高，功能不够完善，不利 于良性循环的问题。
因此，发明一种多功能海水养殖废水的处理系统显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种多功能海水养殖废 水的处理系统以解决现有的现有的海洋水处理系统方式比较单一，耗 能高，功能不够完善，不利于良性循环的问题。一种多功能海水养殖 废水的处理系统包括水泵，水管，沉淀池，生物池，杀菌池，膜处理 池，滤网，闸门，发电装置，太阳光收集器和清淤口，所述的水管依 次连接沉淀池、生物池、杀菌池和膜处理池;所述的水泵安装在沉淀 池上部的水管上;所述的滤网安装在沉淀池的上部;所述的闸门设置 在沉淀池的右侧中部;所述的发电装置安装在闸门下方;所述的清淤 口设置在沉淀池的左下角;所述的太阳光收集器设置在杀菌池的上空; 所述的生物池还包括净化水生动物和净化水生植物。
所述的发电装置包括进水口，发电机组，出水口，输电线，水轮， 连接轴和发电机，所述的进水口和出水口分别设置在发电机组的两侧; 所述的发电机组内安装有多组水轮;所述的水轮通过连接轴连接有对 应的发电机;所述的输电线设置在发电机组的右侧。
所述的沉淀池具体高于生物池3m至5m，有利于利用水的动力势 能产生足够的冲击力用来发电。
所述的闸门具体采用厚度为20cm至30cm的不锈钢挡板，有利于 待水体完成自我沉淀后打开阀门将水排出。
所述的净化水生动物具体采用虾类、鱼类、蟹类和贝类的一种或 几种，有利于利用水生动物本身的吸收转化功能净化水质，同时还可 以将养殖大的水产品出售，获取经济效益。
所述的净化水生植物具体采用菊花心江蓠、细基江蓠繁枝、 草叶马尾藻、长心卡帕藻中的一种或几种，利用该类水生植物的超强 净化功能，有利于充分吸收水体中的有害成分。
所述的太阳光收集器具体采用球形半弧面设计，有利于对太阳光 进行集束对水体进行照射，更有利于通过紫外线对水体进行消毒处理。
所述的清淤口具体开设在距离沉淀池底部20cm的高度;所述的 清淤口具体为矩形口，有利于定期对沉淀池内的污泥进行处理。
所述的水轮具体采用凹面不锈钢转轮，有助于充分转化水能至电 能，达到发电的效果，进一步的有助于完成该养殖废水处理系统的电 能自给甚至创造经济效益。
与现有技术相比，本实用新型具有如下有益效果：本实用新型通 过设于高处的沉淀池和发电装置的设置，增加了该废水处理系统的发 电功能，通过生物池内水生动植物的饲养，增加了经济收入，达到了 废水处理过程中的良性循环，使得企业更乐意于对废水进行处理，进 一步有利于可持续发展。
