申请日2015.06.18
公开(公告)日2015.11.25
IPC分类号C02F9/14
摘要
本实用新型提供了一种冰激凌废水的处理系统，涉及一种含有大量油脂的高有机物含量的废水处理系统，包括依次由水管连接的格栅、集水井、气浮池、酸化调节池、厌氧池、好氧池和二沉池。所述气浮池连接有溶气系统，所述酸化调节池和好氧池连接有鼓风机;所述酸化调节池、厌氧池、二沉池通过污泥管线与污泥池链接;所述二沉池与好氧池之间通过污泥回流管线连接;所述污泥池连接有污泥压滤机。废水经格栅过滤、气浮、酸化调节、厌氧-好氧处理和沉淀处理后达到排放要求，污泥传至污泥池经污泥压滤机脱水后外运。本实用新型主要依靠生化处理系统，核心工艺采用高效UASB反应器，负荷高、效果好、产生污泥量小，同时产生大量沼气作为新能源回用。

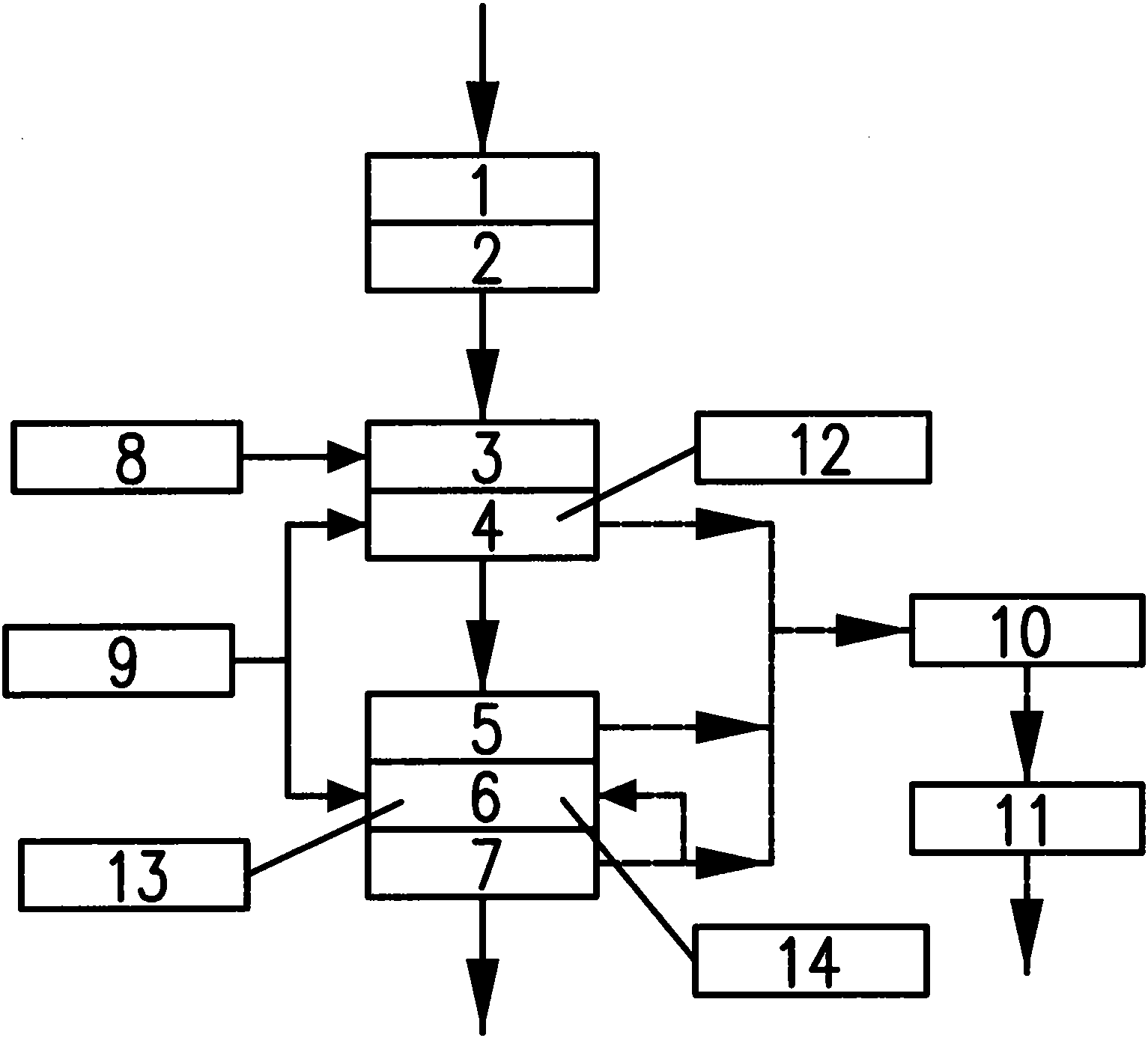

摘要附图
权利要求书
1.一种冰激凌废水的处理系统，包括由水管依次连接的格栅、集水井、气浮池、酸化调节池、厌氧池、好氧池和二沉池，所述集水井与气浮池之间、所述酸化调节池与厌氧池之间均设置有提升泵;所述气浮池连接有溶气系统，所述酸化调节池和好氧池连接有鼓风机;所述酸化调节池、厌氧池和二沉池通过污泥管线与污泥池连接;所述污泥池连接有污泥压滤机。
2.根据权利要求1所述的一种冰激凌废水的处理系统，其特征在于所述二沉池与好氧池之间连有污泥回流管线。
3.根据权利要求2所述的一种冰激凌废水的处理系统，其特征在于所述酸化调节池为一体化钢筋混凝土结构，池体下部填装弹性填料，池体上部为调节池，调节水量水质。
4.根据权利要求3所述的一种冰激凌废水的处理系统，其特征在于所述弹性填料的高度为1.4-1.6米。
5.根据权利要求4所述的一种冰激凌废水的处理系统，其特征在于所述厌氧池采用UASB反应器，池体深度为7.4-7.6米。
6.根据权利要求5所述的一种冰激凌废水的处理系统，其特征在于所述好氧池前段为生物选择区，后段为好氧池曝气区。
说明书
一种冰激凌废水的处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种含有大量油脂的高有机物含量的废水处理系统。
背景技术
冰激凌废水主要是指在冰激凌的生产过程中车间排放的废水。目前，冰激凌的生产原料主要是牛奶、奶油或动植物油脂和其它辅助调料等，因此冰激凌废水中的污染物主要是乳蛋白、乳脂肪等有机物，同时还有大量的油脂。这种高浓度高油脂的有机废水排入水体后，如果超过水体的环境容量，则会大量消耗水体中的溶解氧，致使水体出现缺氧甚至无氧。水体缺氧的条件下，由于厌氧微生物的作用，有机物被降解为CH4、CO2、NH3及少量H2S等有害有臭味气体，使水质恶化发黑发臭，造成鱼类的死亡，最终导致水体污染、环境破坏。目前市场上处理冰激凌废水的方法都是直接通过鼓风曝气的好氧处理工艺。该工艺对COD的去除率能达到90%甚至更高，运行稳定，但是由于冰激凌废水中有机物含量较高，需要消耗更多的氧量来分解，从而消耗太多的动力电能，运行费用较高，同时好氧工艺产生大量的剩余污泥，污泥的处置费用也是一笔不小的开销。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种工艺简单、运行成本低的处理冰激凌废水的系统。为实现上述目的，本实用新型提供如下技术方案：
本实用新型的一种冰激凌废水的处理系统，包括由水管依次连接的格栅、集水井、气浮池、酸化调节池、厌氧池、好氧池和二沉池，所述集水井与气浮池之间、所述酸化调节池与厌氧池之间均设置有提升泵;所述气浮池连接有溶气系统，所述酸化调节池和好氧池连接有鼓风机;所述酸化调节池、厌氧池和二沉池通过污泥管线与污泥池连接;所述污泥池连接有污泥压滤机。
作为本实用新型的一种改进，所述二沉池与好氧池之间连有污泥回流管线;
作为本实用新型的一种优选方案，所述酸化调节池为一体化钢筋混凝土结构，池体下部填装弹性填料，所述弹性填料的高度为1.4-1.6米，池体上部为调节池，调节水量水质。
作为本实用新型的一种优选方案，所述厌氧池采用高效UASB反应器，池体深度为7.4-7.6米。
作为本实用新型的一种优选方案，所述好氧池前段为生物选择区，后段为好氧池曝气区。
与现有技术相比，本实用新型通过气浮能够去除废水中的大部分油脂类物质，水解酸化工艺将大分子有机物分解为小分子，方便后续厌氧工艺。同时将调节池和水解酸化池合建，减少占地面积，提高池体有效利用率。厌氧池采用高效UASB反应器，负荷高、效果好、运行稳定，且能产生大量沼气作为新能源回用。好氧工艺采用简单A/O工艺，有效降低COD等指标，提高出水水质，减少对环境的污染，提高人们生活环境的质量。本实用新型工艺简单，处理成本低廉，产生的污泥量少，废水净化效果明显，能广泛用于冰激凌生产废水的处理。
