申请日2015.07.15
公开(公告)日2015.12.16
IPC分类号B01D50/00
摘要
本实用新型属于气体除尘技术领域且公开了一种工业废气水处理循环除尘设备，包括除尘设备本体，所述除尘设备本体包括除尘室、集水室和储水箱，所述除尘室通过滤液板与集水室分离，所述除尘室一侧设有进液口和出气口，所述进液口通过导液管与集水室连接，所述导液管设有第三阀门和第一阀门，所述储水箱通过导水管与导液管相连，所述导水管设有第二阀门，所述除尘室一侧设有支撑杆、进气口和控制面板，所述支撑杆一侧设有报警器，所述导液管内设有抽液泵和快速加热器。本实用新型通过导液管内的抽液泵，有利于更好的将集水室内的水抽入到除尘室中，通过导液管内的快速加热器，可以将通过导液管内的水进行快速加热，有利于更好的气体进行除尘作用。
权利要求书

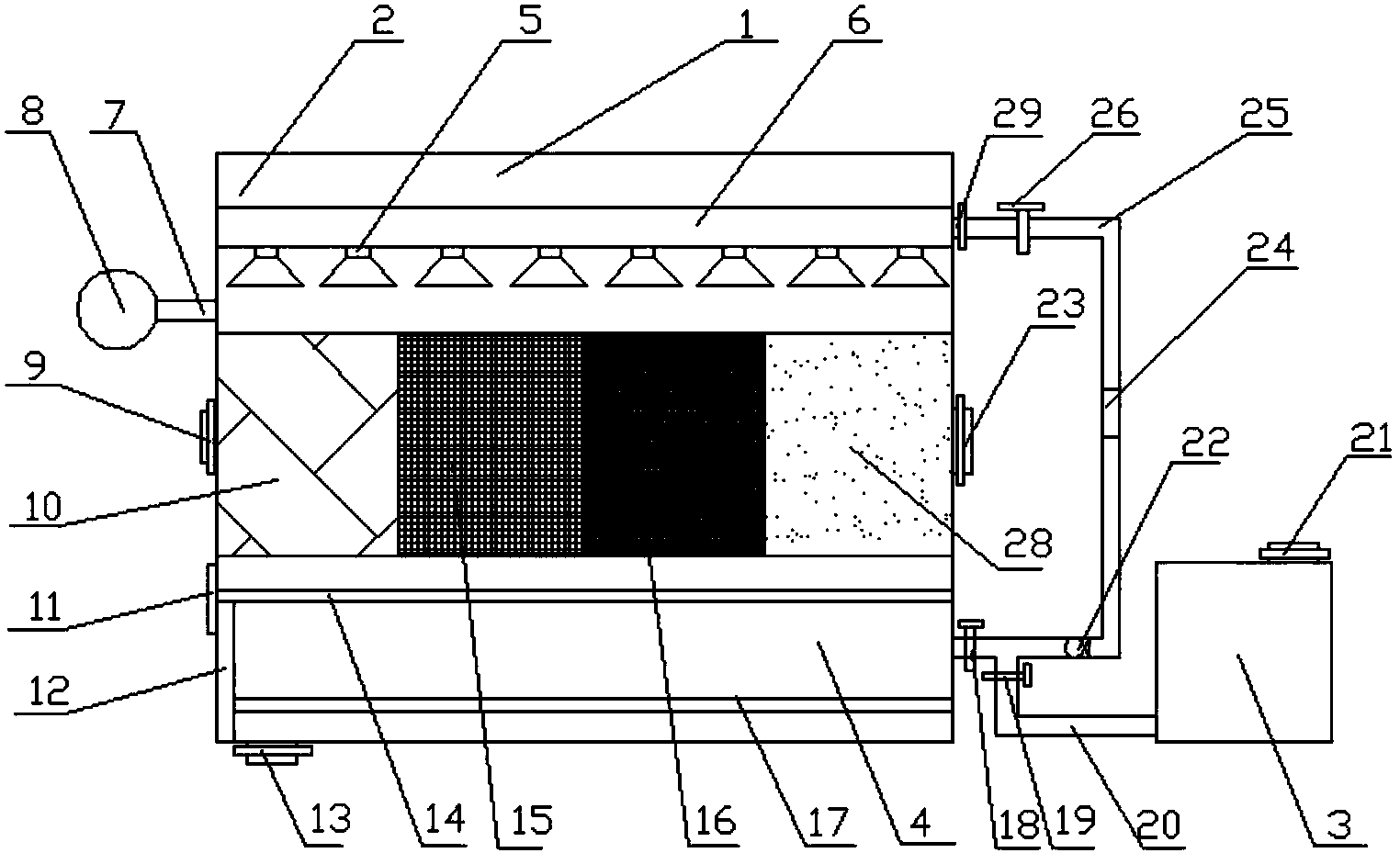

1.一种工业废气水处理循环除尘设备，包括除尘设备本体(1)，其特征在 于，所述除尘设备本体(1)包括除尘室(2)、集水室(4)和储水箱(3)，所 述除尘室(2)通过滤液板(14)与集水室(4)分离，所述除尘室(2)一侧设 有进液口(29)和出气口(23)，所述进液口(29)通过导液管(25)与集水室 (4)连接，所述导液管(25)设有第三阀门(26)和第一阀门(18)，所述储 水箱(3)通过导水管(20)与导液管(25)相连，所述导水管(20)设有第二 阀门(19)，所述除尘室(2)一侧设有支撑杆(7)、进气口(9)和控制面板 (11)，所述支撑杆(7)一侧设有报警器(8)，所述导液管(25)内设有抽液 泵(22)和快速加热器(24)。
2.根据权利要求1所述的一种工业废气水处理循环除尘设备，其特征在于， 所述除尘室(2)内设有喷淋板(6)、粗过滤层(10)、细过滤层(15)、超细过 滤层(16)和除臭过滤层(28)，所述喷淋板(6)一端与进液口(29)相连，所 述喷淋板(6)下端设有多个喷头(5)。
3.根据权利要求1所述的一种工业废气水处理循环除尘设备，其特征在于， 所述滤液板(14)设有多个小孔(27)。
4.根据权利要求1所述的一种工业废气水处理循环除尘设备，其特征在于， 所述集水室(4)内设有液位检测装置(12)和污水处理装置(17)，所述集水室 (4)下端设有排污水口(13)，所述储水箱(3)上端设有进水口(21)。
5.根据权利要求1或4所述的一种工业废气水处理循环除尘设备，其特征 在于，所述控制面板(11)设有控制系统，所述控制系统通过信号接收装置和信 号转换装置经单片机控制液位检测装置(12)，所述液位检测装置(12)电性连 接报警器(8)。
说明书
一种工业废气水处理循环除尘设备
技术领域
本实用新型涉及一种废气除尘设备，具体涉及一种工业废气水处理循环除尘 设备，属于气体除尘技术领域。
背景技术
工业废气指企业厂区内燃料燃烧和生产工艺过程中产生的各种排入空气的 含有污染物气体的总称，这些废气有：二氧化碳、二硫化碳、硫化氢、氟化物、 氮氧化物、氯、氯化氢、一氧化碳、硫酸(雾)铅汞、铍化物、烟尘及生产性粉 尘，排入大气，会污染空气，这些物质通过不同的途径呼吸道进入人的体内，有 的直接产生危害，有的还有蓄积作用，会更加严重的危害人的健康，不同物质会 有不同影响。
随着经济的高速发展和人们对环保意识的增强，除尘设备的应用越来越广 泛，现有技术中除去工业粉尘、生活粉尘的除尘器大多采用旋风式，通过离心力 将粉尘从空气中分离出来达到除尘的目的。但是粉尘容易沉积在过滤器上，长时 间使用，过滤效果差，同时维修不方便，严重影响了生产，不能满足人们的需求。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种工业废气水处理循 环除尘设备，通过导液管内的快速加热器，可以将通过导液管内的水进行快速加 热，有利于更好的气体进行除尘作用，通过导液管内的抽液泵，有利于更好的将 集水室内的水抽入到除尘室中，通过液位检测装置，可以检测集水室内的液位变 化，通过报警器的报警作用，防止水位过高，出现溢水的现象，通过污水处理装 置，可以将污水中的杂质处理，得到的水再进行循环使用，有利于节约了成本， 可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种工业废气水处理循环除尘设备，包括除尘设备本体，所 述除尘设备本体包括除尘室、集水室和储水箱，所述除尘室通过滤液板与集水室 分离，所述除尘室一侧设有进液口和出气口，所述进液口通过导液管与集水室连 接，所述导液管设有第三阀门和第一阀门，所述储水箱通过导水管与导液管相连， 所述导水管设有第二阀门，所述除尘室一侧设有支撑杆、进气口和控制面板，所 述支撑杆一侧设有报警器，所述导液管内设有抽液泵和快速加热器。
作为本实用新型的一种优选技术方案，所述除尘室内设有喷淋板、粗过滤层、 细过滤层、超细过滤层和除臭过滤层，所述喷淋板一端与进液口相连，所述喷淋 板下端设有多个喷头。
作为本实用新型的一种优选技术方案，所述滤液板设有多个小孔。
作为本实用新型的一种优选技术方案，所述集水室内设有液位检测装置和污 水处理装置，所述集水室下端设有排污水口，所述储水箱上端设有进水口。
作为本实用新型的一种优选技术方案，所述控制面板设有控制系统，所述控 制系统通过信号接收装置和信号转换装置经单片机控制液位检测装置，所述液位 检测装置电性连接报警器。
本实用新型所达到的有益效果是：一种工业废气水处理循环除尘设备，通过 导液管内的快速加热器，可以将通过导液管内的水进行快速加热，有利于更好的 气体进行除尘作用，通过导液管内的抽液泵，有利于更好的将集水室内的水抽入 到除尘室中，通过液位检测装置，可以检测集水室内的液位变化，通过报警器的 报警作用，防止水位过高，出现溢水的现象，通过污水处理装置，可以将污水中 的杂质处理，得到的水再进行循环使用，有利于节约了成本，结构简单，除尘便 捷。
