申请日2015.06.17
公开(公告)日2015.09.09
IPC分类号C02F11/14
摘要
本发明涉及一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂及其制备方法和应用，成分按质量百分比，包括：SiO220-60%、Al2O3 5-20%、Fe2O31-15%、CaO5-15%、C5-30%和N 0.25-2%。制备方法包括：将废弃混凝土、电石渣、废粉煤灰和冶炼尾渣按照比例混合得到混合物，混合物和污泥混合，喷洒微生物去味剂，通风保温3-7天，即得。本发明的调理剂，既有脱水作用，又可作为建材原料的重要组成部分。用于污泥深度脱水时，方法简单，脱水率可以根据污泥综合利用用途调节组成，水分最低可以降至5%以内，又有利于制备建材如陶粒、砖等，降低污泥制备建材费用。

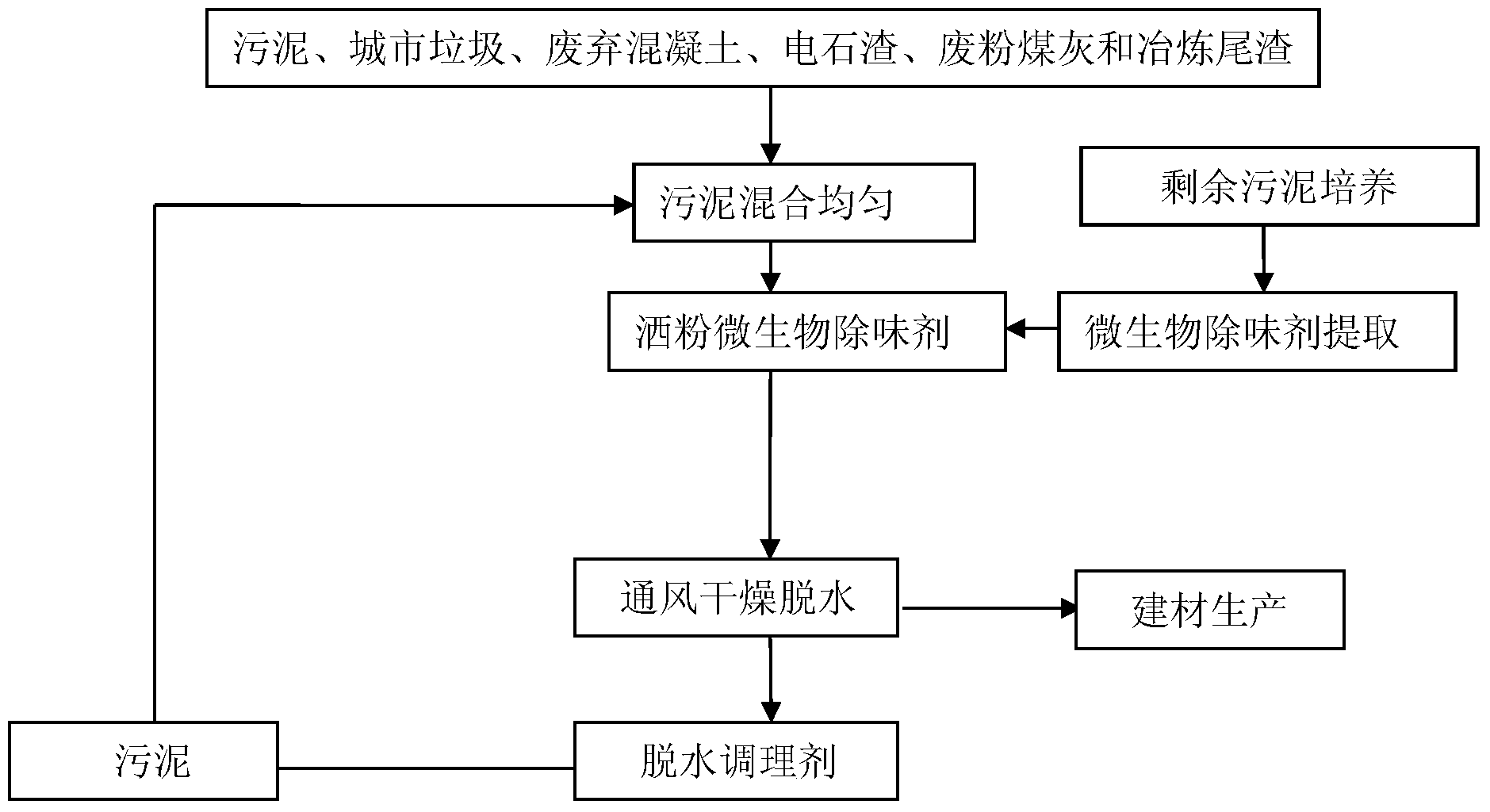

摘要附图
权利要求书
1.一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂，其特征在于，所述污泥脱水复合 调理剂的成分按质量百分比，包括：SiO220-60%、Al2O35-20%、Fe2O31-15%、CaO 5-15%、 碳元素C 5-30%和氮元素N 0.25-2%。
2.根据权利要求1所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂，其特征在 于，所述SiO2、Al2O3、Fe2O3、CaO、C和N来源于污泥、废弃混凝土、粉煤灰、城市垃圾、 冶炼尾渣、电石渣和生物质中的至少一种。
3.一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的制备方法，包括：
将破碎后的废弃混凝土、电石渣、废粉煤灰和冶炼尾渣按照SiO220-60%：Al2O35-20%： Fe2O31-15%：CaO 5-15%：C 5-30%：N 0.25-2%的比例混合得到混合物，混合物和污泥按照 质量比为1-10:1混合，混合后均匀喷洒微生物去味剂，通风保温3-7天，即得适应剩余污泥 生产建材工艺的污泥脱水复合调理剂;其中保温的温度为常温-65℃，废弃混凝土中粒度小于 1mm的颗粒的质量比大于80%。
4.一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其特征在于，所述污泥脱 水复合调理剂用于深度脱水。
5.根据权利要求4所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其 特征在于，所述深度脱水的方法包括：将污泥调理剂加入到污泥中，污泥调理剂加入量占污 泥干重的质量百分含量为10～60%，搅拌10～20min，掺混均匀，制备建材型块，将型块在 5-30L/min/kg的条件下通风7-10天，即得干燥后的污泥。
6.根据权利要求5所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其 特征在于，所述制备建材型块的设备为制备建材成型设备。
7.根据权利要求5所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其 特征在于，所述污泥为城市市政污水处理所得到的含水95%以上污泥、工业污水处理污泥、 河道淤泥或池塘淤泥。
8.根据权利要求5所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其 特征在于，所述通风方式为自然风吹扫，吹扫的位置在型块底部，均匀布风。
9.根据权利要求5所述的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，其 特征在于，所述污泥脱水后泥饼含水率低于5%。
说明书
一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂及其制备方法和应用
技术领域
本发明属于污泥脱水复合调理剂及其制备和应用领域，特别涉及一种适应剩余污泥生产 建材工艺的污泥脱水复合调理剂及其制备方法和应用。
背景技术
污泥是污水处理过程中产生的一种粘稠状物质，以好氧、厌氧微生物为主体，有机质含 量较高，与水的结合较紧密。一般污水厂二沉池污泥的含水率为97%～99%，其中间隙水约占 70%，毛细水占20%左右，吸附水约为7%，胞内水约为3%。目前污水厂污泥经沉淀及压滤 脱水后，含水率为75%～85%。
普通压滤机和离心脱水机无法对该污泥进行深度脱水低于50%以下。80%左右含水率的 污泥体积较大，极易腐败，难于运输和后续处理，给后续处理与处置带来高费用、二次污染 等诸多问题。针对污泥深度脱水的技术主要为加入调理剂、热脱水、微波脱水和提高压滤机 压榨压力或采取几种技术耦合等几个方面。
提高压榨压力增加投资，且脱水泥饼含水很难低于60%。热脱水可以达到很高的脱水效 率，但易产生二次污染，脱水费用高。一般是采取加入脱水剂并耦合压滤机的方法对污泥进 行脱水。常见的脱水剂有聚合铁、聚合铝、氧化钙(生石灰)、聚丙烯酰胺、粉煤灰等。它们 的脱水原理是依靠增加中和能力、搭桥能力及渗透力，主要脱除间隙水和少量的毛细水，很 难脱除细胞内的水。现有技术中药剂添加量较大、无法作用于细胞内部水、调理作用不显著、 调理剂加入影响了后续污泥的综合利用等问题亟待解决。
发明内容
本发明所要解决的技术问题是提供一种适应剩余污泥生产建材工艺的污泥脱水复合调理 剂及其制备方法和应用，该发明中的污泥脱水复合调理剂既有脱水作用，又有作为建材原料 的重要组成部分。使用污泥调理剂的深度脱水方法简单，脱水率可以根据污泥综合利用用途 调节组成，水分最低可以降至5%以内，又有利于制备建材如陶粒、砖等，降低污泥制备建材 费用。
本发明的一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂，所述污泥脱水复合调 理剂的成分按质量比例包括：SiO2 20-60%、Al2O3 5-20%、Fe2O3 1-15%、CaO 5-15%、碳元 素C 5-30%和氮元素N 0.25-2%。
所述SiO2、Al2O3、Fe2O3、CaO、C和N来源于污泥、废弃混凝土、粉煤灰、城市垃圾、 冶炼尾渣、电石渣和生物质中的至少一种。
一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的制备方法，包括：
将破碎后的废弃混凝土、电石渣、废粉煤灰和冶炼尾渣按照SiO2(20-60%)：Al2O3(5-20%)： Fe2O3(1-15%)：CaO(5-15%)：C(5-30%)：N(0.25-2%)的比例混合得到混合物，混合物和 污泥按照质量比为1-10:1混合，混合后均匀喷洒微生物去味剂，通风保温3-7天，即得适应 剩余污泥生产建材工艺的污泥脱水复合调理剂;其中保温的温度为常温-65℃，废弃混凝土中 粒度小于1mm的颗粒的质量比大于80%。
一种适应剩余污泥生产建材工艺的污泥脱水复合调理剂的应用，所述污泥脱水复合调理 剂用于深度脱水。
所述深度脱水的方法包括：将污泥调理剂加入到污泥中，污泥调理剂加入量占污泥干重 的质量百分含量为10～60%，搅拌10～20min，掺混均匀，制备建材型块，将型块在5-30L/min/kg 的条件下通风7-10天，即得干燥后的污泥。
所述制备建材型块的设备为制备建材成型设备。
所述污泥为城市市政污水处理所得到的含水95%以上污泥、工业污水处理污泥、河道淤 泥或池塘淤泥。
所述通风方式为自然风吹扫，吹扫的位置在型块底部，均匀布风。
所述污泥脱水后泥饼含水率低于5%。
本发明的实现是基于的原理如下：
将剩余污泥、废弃混凝土、粉煤灰、城市垃圾、冶炼尾渣、电石渣、生物质的一种或几 种按照一定比例混合均匀后，喷洒微生物除味剂，利用污泥生产建材型块设备生产型快，利 用好氧发酵和利用废弃混凝土、电石渣、废粉煤灰中的碱性物质与活性污泥中的细菌细胞壁 浸蚀破坏的双重作用，释放污泥中水分，在自然风或加热条件下保温干燥一段时间，制得脱 水剂。
本发明的目的是提供一种耦合污泥做建材原料的处理处置工艺特点的污泥脱水复合调理 剂的制备方法，该调理剂具有利用溶胞技术脱水、无毒无害、不会对环境造成二次污染、脱 水费用低等优点，且在定位污泥综合利用用途基础上，有针对性的设计调理剂，即调理剂即 有脱水作用，又有可以作为污泥做建材的重要组成部分。本发明的另一个目的是提供一种使 用上述污泥调理剂的深度脱水方法，该方法简单，脱水率可以根据污泥做成建材的类型调节 组成，水分最低可以降至5%以内，又有利于制备污泥建材，降低污泥脱水费用。
有益效果
(1)本发明的污泥脱水复合调理剂具有利用溶胞技术脱水、无毒无害、不会对环境造成二次 污染、脱水费用低等优点，且在定位污泥综合利用用途基础上，有针对性的设计调理剂，即 调理剂既有脱水作用，又有可以作为污泥做建材的重要组成部分;
(2)本发明的污泥脱水复合调理剂用于污泥深度脱水时方法简单，脱水率可以根据污泥做成 建材的类型调节组成，水分最低可以降至5%以内，又有利于制备污泥建材，降低污泥脱水费 用。
