申请日2015.10.23
公开(公告)日2016.06.22
IPC分类号C02F11/04; C05F3/06
摘要
翻译
本实用新型公开了一种高校学生宿舍楼节能减排的沼气发酵系统，包括：粪便收集槽、输料管、流量检测装置、沼气发酵池、出气口、输气管、沼气存储罐、沼料固液分离设备、有机肥烘干室、肥料存储设备及污水净化池。其中，粪便收集槽的出料口通过输料管、流量检测装置与沼气发酵池连通，原料在沼气发酵池内发生厌氧反应后产生的沼气进入出气口，通过输气管、输气装置收集于沼气存储罐内，产生的沼气发酵液通过沼料固液分离设备、物料出口与有机肥烘干室连通，液体流入污水净化池后排出。该系统可有效利用人体粪便，变废为宝，节约能源，保护环境。

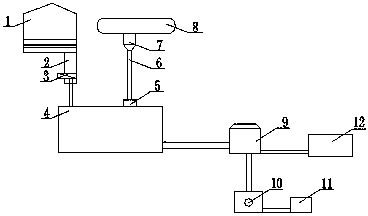

摘要附图
权利要求书
1.一种高校学生宿舍楼节能减排的沼气发酵系统，其特征在于：包括粪便收集槽(1)、输料管(2)、流量检测装置(3)、沼气发酵池(4)、出气口(5)、输气管(6)、输气装置(7)、沼气存储罐(8)、沼料固液分离设备(9)、有机肥烘干室(10)、肥料存储设备(11)、污水净化池(12);其中，粪便收集槽(1)的出料口通过输料管、流量检测装置与沼气发酵池(4)的进料口连通，沼气发酵池(4)的出气口与沼气存储罐(8)连接，产生的沼气发酵液通过沼料固液分离设备(9)的物料出口与有机肥烘干室(10)连通，最后将有机肥料存储在肥料存储设备(11)中。
2.根据权利要求1所述的高校学生宿舍楼节能减排的沼气发酵系统，其特征在于：沼料固液分离设备(9)与污水净化池(12)连接。
说明书
高校学生宿舍楼节能减排的沼气发酵系统
技术领域
本实用新型涉及一种高校学生宿舍楼节能减排的沼气发酵系统，属于沼气发酵池技术利用领域。
背景技术
目前，在全民倡导节能减排，保护环境的国情之下，高校作为人才的重要发源地，知识的殿堂，理所应当的发挥其带头作用，全力做到节能减排。高校人口众多，且较为集中，每天将产生大量的人体粪便，如果直接通过下水道冲走，不但增加污水管网负荷，而且污染环境，扩大人类的各种寄生虫卵和致病菌的传播。如果将人体粪便通过沼气池发酵，变废为宝，回收利用，将为节能减排做出重要贡献。目前已公开的沼气系统有：中国专利“一种沼气利用系统”(专利号CN203009191U);中国专利“猪粪高效利用系统”(专利号CN204385037U);中国专利“高效猪粪发酵池”(专利号CN204385038U);中国专利“一种垃圾综合处理的方法”(专利号CN104907321A);中国专利“一种高效沼气发酵系统”(专利号CN104928159A)等，它们提供了一定的沼气利用方法。但学生宿舍楼卫生间数量多、情况复杂，从节能减排角度，充分利用污染物生产能源还未见相关报道。
发明内容
为解决上述问题，本实用新型提出了一种充分利用学生宿舍的人体粪便，合理发挥其价值的高校学生宿舍楼节能减排的沼气发酵系统。
本实用新型所采用的技术方案是：一种高校学生宿舍楼节能减排的沼气发酵系统，包括粪便收集槽(1)、输料管(2)、流量检测装置(3)、沼气发酵池(4)、出气口(5)、输气管(6)、沼气存储罐(8)、沼料固液分离设备(9)、有机肥烘干室(10)、肥料存储设备(11)及污水净化池(12)。其中，粪便收集槽(1)的出料口通过输料管(2)、流量检测装置(3)与沼气发酵池(4)连通，原料在沼气发酵池内发生厌氧反应后产生的沼气进入出气口(5)，通过输气管(6)、输气装置(7)收集于沼气存储罐(8)内，产生的沼气发酵液通过沼料固液分离设备(9)、物料出口与有机肥烘干室(10)连通，液体流入污水净化池(12)后排出。
该系统中，反应后的沼气发酵液先通过沼料固液分离设备，分离出物料，再与有机肥烘干室连通，获得有机肥料。
沼气发酵液先通过沼料固液分离设备，物料利用，仅排出液体，便于流通，防止了下水管道堵塞，延长了下水管道的使用寿命。
沼气存储罐内收集的沼气可用于发电、学校餐厅厨房以及学生的供暖供热等。
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型的高校学生宿舍楼节能减排的沼气发酵系统，系统通过合理的结构设计，具有沼气供应、有机肥加工等功能，不但有效的提高了人体粪便的利用价值及利用率，而且应用于公共建筑，不但方便了用户，而且节约了单位花费，应用前景非常广阔。
