申请日2015.06.16
公开(公告)日2015.10.14
IPC分类号C02F1/16; C02F101/34; C10J3/72
摘要
一种煤气站的含酚污水处理设备，包括煤气站以及与煤气站连通的蒸发器，煤气站包括煤气发生炉、用于收集煤气发生炉产生的含酚污水的酚水池、以及用于给煤气发生炉提供反应用水的软化水池;蒸发器包括壳体以及设置于壳体内的换热管，壳体上设置有与煤气发生炉的蒸汽输出口连通的蒸汽入口、与软化水池连通的蒸汽冷凝水出口以及与煤气发生炉的空气混合器连通的酚蒸汽出口;换热管的进水端与酚水池连通，换热管的出水端与酚蒸汽出口连通。本实用新型的煤气站的含酚污水处理设备，充分利用煤气站的自身资源，节约环保，成本低，且操作方便，处理效率高。

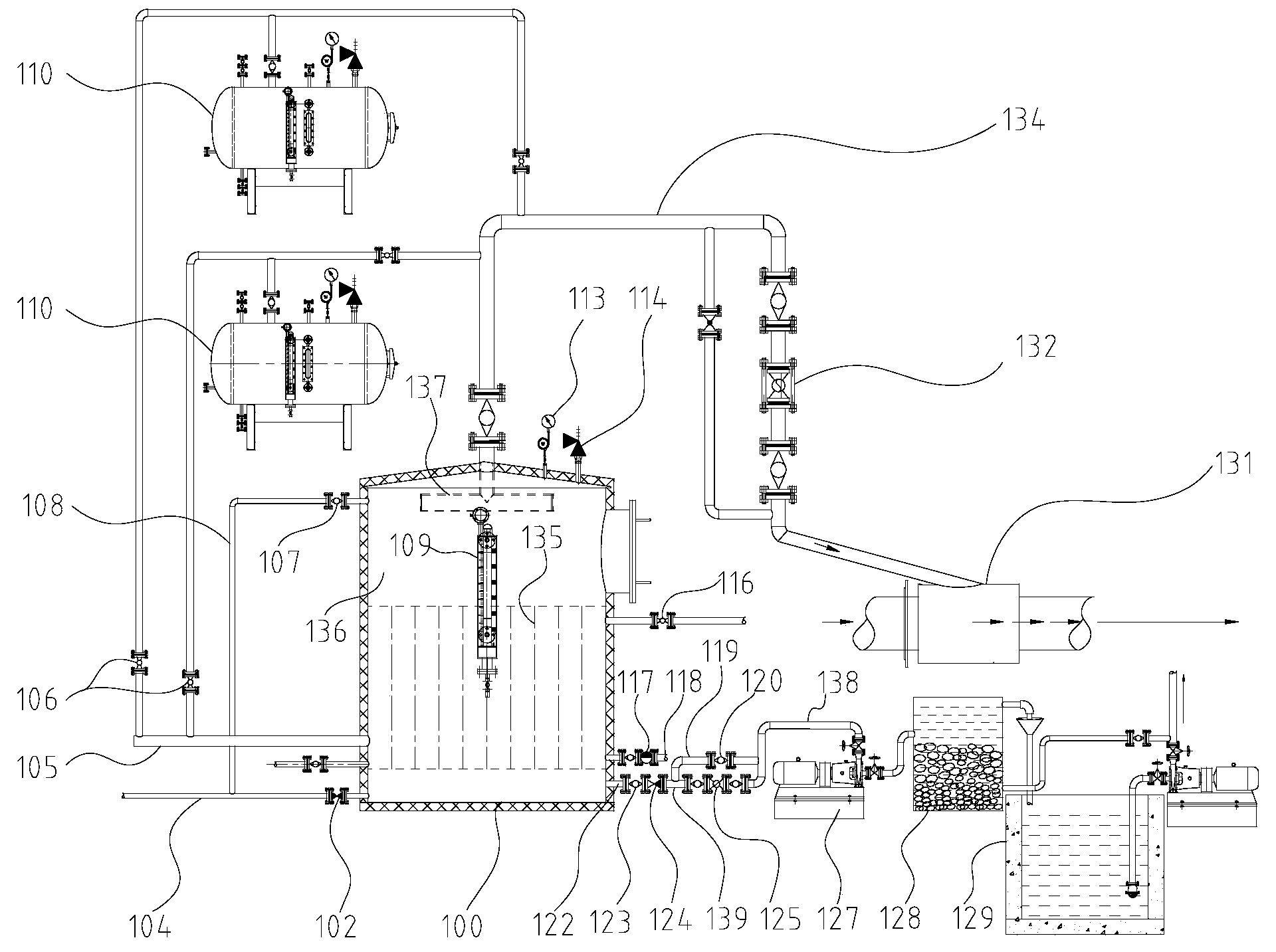

摘要附图
权利要求书
1.一种煤气站的含酚污水处理设备，包括煤气站以及与煤气站 连通的蒸发器，其特征在于，煤气站包括煤气发生炉、用于收集煤气 发生炉产生的含酚污水的酚水池、以及用于给煤气发生炉提供反应用 水的软化水池;蒸发器包括壳体以及设置于壳体内的换热管，壳体上 设置有与煤气发生炉的蒸汽输出口连通的蒸汽入口、与软化水池连通 的蒸汽冷凝水出口以及与煤气发生炉的空气混合器连通的酚蒸汽出 口;换热管的进水端与酚水池连通，换热管的出水端与酚蒸汽出口连 通。
2.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，换热管的进水端与酚水池通过一第一管道连接，该第一管道上设 置有止回阀。
3.如权利要求2所述的煤气站的含酚污水处理设备，其特征在 于，止回阀与酚水池之间设置有控制组件，该控制组件包括第二管道、 设置于第二管道上的第一手动阀门、与第二管道并列设置的第三管道 以及设置于第三管道上的第一自动阀门，第二管道以及第三管道均与 第一管道连通。
4.如权利要求2所述的煤气站的含酚污水处理设备，其特征在 于，第一管道与酚水池之间设置有一过滤器。
5.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，酚蒸汽出口与煤气发生炉的空气混合器通过一第四管道连接，第 四管道上设置有第二自动阀门。
6.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，壳体上设置有第一放散管以及第二放散装置，第一放散管上设置 有第二手动阀门，第二放散装置由安全阀以及用于读取壳体内压力的 压力表构成。
7.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，壳体内设置有用于测量换热管内水位的液位计。
8.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，换热管的出水端通过一汽水分离器与酚蒸汽出口连通。
9.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，蒸发器的底部侧面上设有与酚水池连通的排污管，该排污管上设 置有排污阀。
10.如权利要求1所述的煤气站的含酚污水处理设备，其特征在 于，壳体的外壁设置有保温棉。
说明书
一种煤气站的含酚污水处理设备
技术领域
本实用新型属于煤气化工业技术领域，具体涉及一种煤气站的含 酚污水处理设备。
背景技术
众所周知，冷煤气工艺会产生一种含酚废水俗称酚水，酚水是一 种有害废水，渗入地下会对植物及地下水造成严重污染。且因酚水的 主要成分为碳氢化合物，在700℃就会分解成水蒸气和二氧化碳，故 处理酚水的最好办法为焚烧法。但是建一座焚烧炉的建设费用以及运 行费用都很大，许多厂家都无力支付。
近年来，生产厂家一直在想各种办法在不消耗额外能源的情况下 在煤气站内部处理掉酚水。由于煤炭气化过程中煤气炉炉内的温度可 达到1200℃，下段煤气的余热亦能达到400-500℃。因此有部分生产 厂家会选择利用下段煤气的预热加热酚水，然后在一个叫饱和塔的设 备内喷淋，再把空气鼓入饱和塔与水蒸气一起送入煤气炉;另外，与 之类似的方法很多，但都不是很稳定，操作难度大，饱和温度调节困 难，或者调节滞后，严重影响煤气炉的气化稳定性。
实用新型内容
针对现有技术的不足，本实用新型的一种煤气站的含酚污水处理 设备，处理效率高，操作方便，且成本较低。
为实现上述目的，本实用新型采用如下技术方案：
一种煤气站的含酚污水处理设备，包括煤气站以及与煤气站连通 的蒸发器，煤气站包括煤气发生炉、用于收集煤气发生炉产生的含酚 污水的酚水池、以及用于给煤气发生炉提供反应用水的软化水池;蒸 发器包括壳体以及设置于壳体内的换热管，壳体上设置有与煤气发生 炉的蒸汽输出口连通的蒸汽入口、与软化水池连通的蒸汽冷凝水出口 以及与煤气发生炉的空气混合器连通的酚蒸汽出口;换热管的进水端 与酚水池连通，换热管的出水端与酚蒸汽出口连通。
优选的，换热管的进水端与酚水池通过一第一管道连接，该第一 管道上设置有止回阀。
优选的，止回阀与酚水池之间设置有控制组件，该控制组件包括 第二管道、设置于第二管道上的第一手动阀门、与第二管道并列设置 的第三管道以及设置于第三管道上的第一自动阀门，第二管道以及第 三管道均与第一管道连通。
优选的，第一管道与酚水池之间设置有一过滤器。
优选的，酚蒸汽出口与煤气发生炉的空气混合器通过一第四管道 连接，第四管道上设置有第二自动阀门。
优选的，壳体上设置有第一放散管以及第二放散装置，第一放散 管上设置有第二手动阀门，第二放散装置由安全阀以及用于读取壳体 内压力的压力表构成。
优选的，壳体内设置有用于测量换热管内水位的液位计。
优选的，换热管的出水端通过一汽水分离器与酚蒸汽出口连通。
优选的，蒸发器的底部侧面上设有与酚水池连通的排污管，该排 污管上设置有排污阀。
优选的，壳体的外壁设置有保温棉。
本实用新型的有益效果在于：
相较于现有技术，本实用新型的煤气站的含酚污水处理设备，设 有的蒸发器与煤气站连接，通过将煤气站内的煤气发生炉产生的蒸汽 通过气包收集再通入蒸发器以对换热管内对酚水进行处理，进而将产 生的含酚蒸汽再通入煤气发生炉内以进行分解，充分利用煤气站的自 身资源，节约环保，成本低，且操作方便，处理效率高;另外，在蒸 发器内产生的蒸汽冷凝水可重新进入软化水池内，被重复利用，使资 源得到充分利用。
