申请日2015.06.15
公开(公告)日2015.10.07
IPC分类号B01D36/04; B01D36/02
摘要
本实用新型公开了一种用于污水处理的过滤系统。用于污水处理的过滤系统，所述用于污水处理的过滤系统包括箱体、至少一个提携式渣篓、两块过滤板以及设在两块过滤板之间的石英砂层，所述箱体通过隔板分割为降流区和升流区，所述降流区的底部和升流区的底部连通，所述提携式渣篓设在所述降流区，所述两块过滤板固定在所述升流区内，所述升流区设有出水缺口，所述提携式渣篓的水平位置高于所述石英砂层的水平位置，所述提携式渣篓包括篓底、与篓底一体的篓壁和提手，所述提手设在所述篓壁上，所述篓底和篓壁上均设有若干矩形孔，所述矩形孔的长为10mm-20mm，所述矩形孔的宽为3mm-4mm，所述石英砂层的厚度为100mm-250mm。本实用新型用于污水处理的过滤系统过滤效果好。

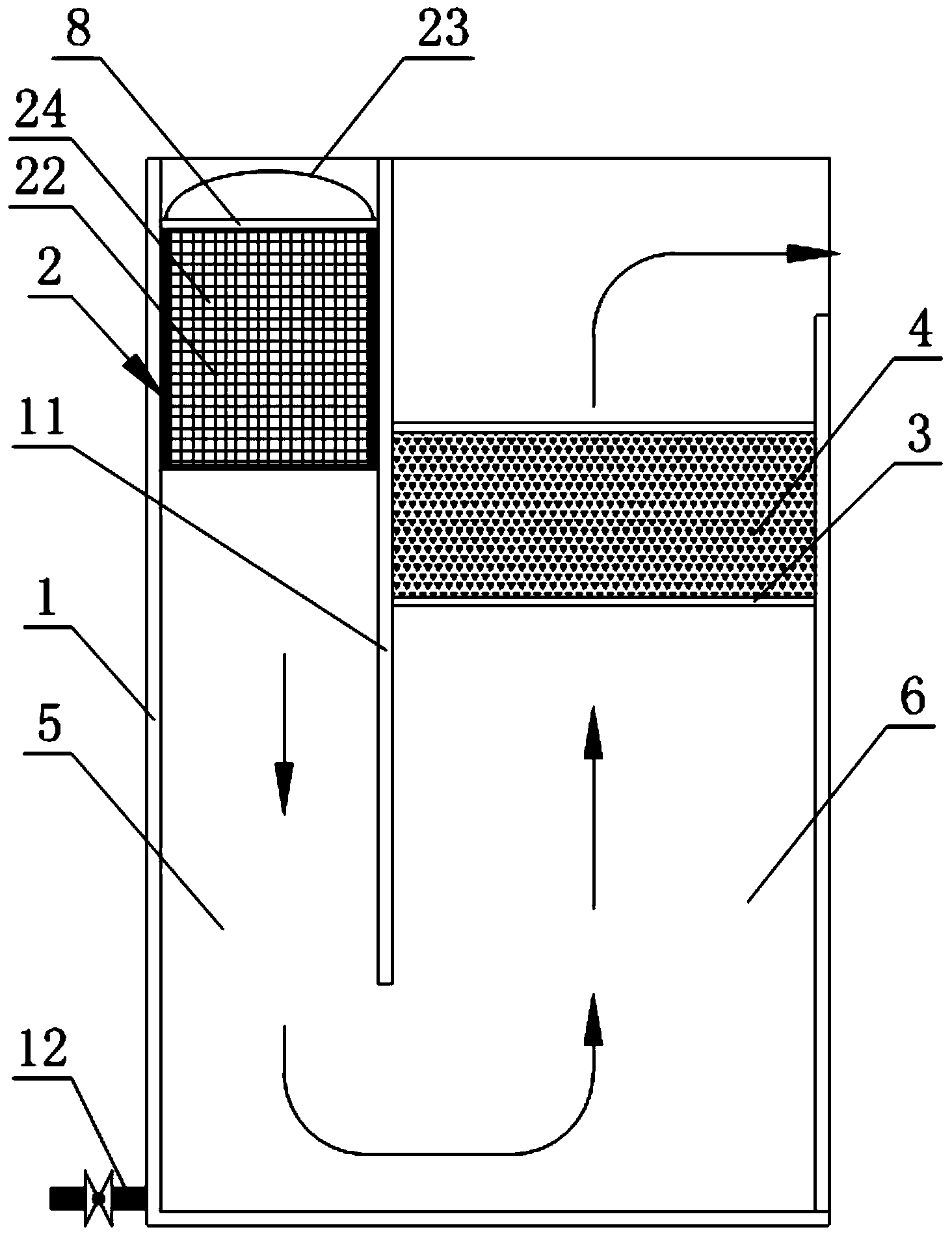

摘要附图
权利要求书
1.一种用于污水处理的过滤系统，其特征在于：所述用于污水处 理的过滤系统包括箱体、至少一个提携式渣篓、两块过滤板以及设在 两块过滤板之间的石英砂层，所述箱体通过隔板分割为降流区和升流 区，所述降流区的底部和升流区的底部连通，所述提携式渣篓设在所 述降流区，所述两块过滤板固定在所述升流区内，所述升流区设有出 水缺口，所述提携式渣篓的水平位置高于所述石英砂层的水平位置， 所述提携式渣篓包括篓底、与篓底一体的篓壁和提手，所述提手设在 所述篓壁上，所述篓底和篓壁上均设有若干矩形孔，所述矩形孔的长 为10mm-20mm，所述矩形孔的宽为3mm-4mm，所述石英砂层的厚 度为100mm-250mm。
2.如权利要求1所述的用于污水处理的过滤系统，其特征在于： 所述石英砂层中的石英砂的直径为2mm-3mm。
3.如权利要求1所述的用于污水处理的过滤系统，其特征在于： 所述过滤板的孔径为2mm。
4.如权利要求1所述的用于污水处理的过滤系统，其特征在于： 所述提携式渣篓通过设在篓壁上的固定柱固定在所述降流区内。
5.如权利要求1所述的用于污水处理的过滤系统，其特征在于： 所述箱体的底部设有排泥阀。
说明书
用于污水处理的过滤系统
技术领域
本实用新型涉及污水一级过滤技术领域，特别是涉及一种用于污 水处理的过滤系统。
背景技术
由于水资源的短缺以及环保意识的增强，中水开发与回用技术在 水处理。技术领域得到了迅速发展。中水是指污水经适当处理后， 达到一定的水质指标，满足某种使用要求，可以进行有益使用的水， 中水具有明显的优势，从经济的角度看，中水的成本最低，从环保的 角度看，污水再生利用有助于改善生态环境，实现水生态的良性循环。
目前的污水处理通常分一级过滤、二级过滤和三级过滤，针对不 同的需求，设置多级过滤。一级过滤通常采用物理过滤的方式，且通 常采用从上往下过滤，此种过滤方式的效果不佳，过滤后仍含有大量 颗粒物质。
实用新型内容
本实用新型要解决的技术问题是提供一种过滤效果好的用于污 水处理的过滤系统。
为解决上述问题，本实用新型提供一种用于污水处理的过滤系 统，所述用于污水处理的过滤系统包括箱体、至少一个提携式渣篓、 两块过滤板以及设在两块过滤板之间的石英砂层，所述箱体通过隔板 分割为降流区和升流区，所述降流区的底部和升流区的底部连通，所 述提携式渣篓设在所述降流区，所述两块过滤板固定在所述升流区 内，所述升流区设有出水缺口，所述提携式渣篓的水平位置高于所述 石英砂层的水平位置，所述提携式渣篓包括篓底、与篓底一体的篓壁 和提手，所述提手设在所述篓壁上，所述篓底和篓壁上均设有若干矩 形孔，所述矩形孔的长为10mm-20mm，所述矩形孔的宽为3mm-4mm， 所述石英砂层的厚度为100mm-250mm。
进一步的，所述石英砂层中的石英砂的直径为2mm-3mm。
进一步的，所述过滤板的孔径为2mm。
进一步的，所述提携式渣篓通过设在篓壁上的固定柱固定在所述 降流区内。
进一步的，所述箱体的底部设有排泥阀。
本实用新型用于污水处理的过滤系统先通过提携式渣篓进行大 的物质进行过滤，处理后的污水流入箱体底部进行沉淀，沉淀后污水 向上流动通过石英砂层进行二次过滤，在向上流动过程中还可以同时 进行沉淀，相对于以前的沉淀方式增加了沉淀时间，使其过滤效后的 水中不含细小的悬浮物。石英砂层的厚度在100mm-250mm，确保过 滤效果的同时，不会堵塞过滤通道。
