申请日2015.07.08
公开(公告)日2015.10.28
IPC分类号E03C1/182; E03C1/186; E03C1/264
摘要
本实用新型公开了一种防污水槽，包括残渣过滤网、不锈钢网状过滤槽、不锈钢内胆、水龙头、不锈钢导水管和水龙口旋钮开关，所述不锈钢内胆安装在不锈钢壳体的内部，所述不锈钢网状过滤槽安放在不锈钢内胆的内部，所述水龙头通过万向轴与不锈钢导水管连接，所述水龙口旋钮开关安装在不锈钢导水管的侧壁上，所述不锈钢出水管焊接在不锈钢壳体的底部，且与不锈钢内胆连通，所述残渣过滤网安放在不锈钢出水管的内部。该防污水槽通过加入了残渣过滤网和不锈钢网状过滤槽使在使用该水槽清洗东西时，不易被污物堵塞，只需拉开不锈钢网状过滤槽便可以清洗掉污物了，其结构简单，易于维护，便于推广。
权利要求书

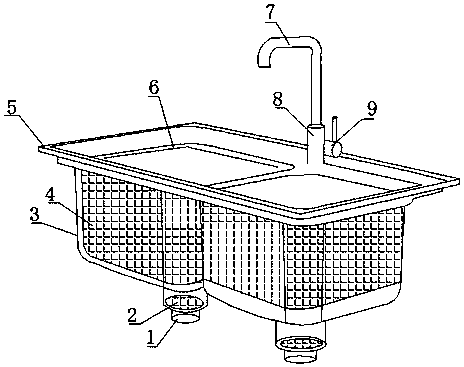

1.一种防污水槽，包括不锈钢出水管(1)、残渣过滤网(2)、不锈钢网状过滤槽(4)、不锈钢边框(5)、不锈钢内胆(6)、水龙头(7)、不锈钢导水管(8)和水龙口旋钮开关(9)，其特征在于：所述不锈钢边框(5)与不锈钢壳体(3)焊接连接，所述不锈钢内胆(6)安装在不锈钢壳体(3)的内部，所述不锈钢网状过滤槽(4)安放在不锈钢内胆(6)的内部，所述不锈钢导水管(8)焊接在不锈钢边框(5)的内侧，且其底端与进水管连接，所述水龙头(7)通过万向轴与不锈钢导水管(8)连接，所述水龙口旋钮开关(9)安装在不锈钢导水管(8)的侧壁上，所述不锈钢出水管(1)焊接在不锈钢壳体(3)的底部，且与不锈钢内胆(6)连通，所述残渣过滤网(2)安放在不锈钢出水管(1)的内部。
2.根据权利要求1所述的一种防污水槽，其特征在于：所述不锈钢出水管(1)通过高排水孔连接到厕所的蓄水箱或者低排到下水道。
3.根据权利要求1所述的一种防污水槽，其特征在于：所述不锈钢内胆(6)的内部设有托架，上部设有防尘盖。
说明书
一种防污水槽
技术领域
本实用新型涉及水槽技术领域，具体涉及一种防污水槽。
背景技术
水槽是现代厨房不可或缺的元素，现在家庭使用的水槽大多数直接将洗水排入下水道，严重浪费水资源。水是生命之源，近些年随着气候和环境变化，世界水资源显著减少，节约用水成为每个公民的责任和义务。且现在的水槽大多数容易被污物堵塞，影响使用，且会产生不必要修理费用。
实用新型内容
实用新型的目的在于提供一种防污水槽，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防污水槽，包括不锈钢出水管、残渣过滤网、不锈钢网状过滤槽、不锈钢边框、不锈钢内胆、水龙头、不锈钢导水管和水龙口旋钮开关，所述不锈钢边框与不锈钢壳体焊接连接，所述不锈钢内胆安装在不锈钢壳体的内部，所述不锈钢网状过滤槽安放在不锈钢内胆的内部，所述不锈钢导水管焊接在不锈钢边框的内侧，且其底端与进水管连接，所述水龙头通过万向轴与不锈钢导水管连接，所述水龙口旋钮开关安装在不锈钢导水管的侧壁上，所述不锈钢出水管焊接在不锈钢壳体的底部，且与不锈钢内胆连通，所述残渣过滤网安放在不锈钢出水管的内部。
优选的，所述不锈钢出水管通过高排水孔连接到厕所的蓄水箱或者低排到下水道。
优选的，所述不锈钢内胆的内部设有托架，上部设有防尘盖。
与现有技术相比，本实用新型的有益效果是：该防污水槽通过加入了残渣过滤网和不锈钢网状过滤槽使在使用该水槽清洗东西时，不易被污物堵塞，只需拉开不锈钢网状过滤槽便可以清洗掉污物了，其结构简单，易于维护，便于推广。
