申请日2015.06.11
公开(公告)日2015.12.23
IPC分类号C02F1/04
摘要
一种新型工业废水回收利用装置主要包括废水罐、残留液回收罐、蒸馏水罐、蒸发室、真空压缩机、套管预热器、蛇管换热器、注水孔、排气孔、管道和阀门。废水罐、残留液回收罐、蒸馏水罐通过管道与蒸发室相连，蒸发室里设有蛇管换热器，本实用新型具有经济节能、回收效率高、结构合理等优点。
摘要附图
权利要求书
1.一种新型工业废水回收利用装置，主要包括废水罐(1)、残留液回收罐(2)、蒸馏水罐(3)、蒸发室(4)、真空压缩机(5)、套管预热器(6)、蛇管换热器(7)、注水孔(8)、排气孔(9)、管道(10)和阀门(11)，其特征在于：废水罐(1)、残留液回收罐(2)、蒸馏水罐(3)通过管道(10)与蒸发室(4)相连，蒸发室(4)里设有蛇管换热器(7)。
说明书
新型工业废水回收利用装置
技术领域
本实用新型涉及一种工业装置，尤其是一种新型工业废水回收利用装置。
背景技术
众所周知工业中很多工业废水都会被直接排走，造成了水资源的浪费，现有的工业废水处理装置效率不高，回收利用率较低。
发明内容
本实用新型的目的是提供一种新型工业废水回收利用装置。
本实用新型主要包括废水罐、残留液回收罐、蒸馏水罐、蒸发室、真空压缩机、套管预热器、蛇管换热器、注水孔、排气孔、管道和阀门。废水罐、残留液回收罐、蒸馏水罐通过管道与蒸发室相连，蒸发室里设有蛇管换热器。

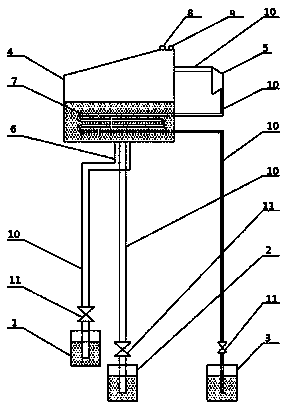

使用时，利用一个大气压力相当于10.33m高的水柱产生的压力，如果蒸发室内部充满水的话，水位就会自动下降，直至蒸发室和废水罐之间的液位差为10.33m时候停止，此时蒸发室内部液体上方形成了一个真空空腔，该空腔内压力很低，在低压情况下液体沸点很7低，容易沸腾且产生蒸汽。废水罐和残留液回收罐之间有一定的高度差，高度差会产生压差，所以大气压力将废水经过管道压入蒸发室之后，一部分废水在低压环境下蒸发，没有蒸发的残留液体经套管预热器释放热量用于管道中的废水预热，然后流经管道至残留液回收罐;蒸发的废水成为水蒸气，水蒸气经管道后被真空压缩机吸入并压缩提高温度变成较高温度水蒸汽，高温蒸汽经管道流至蛇管换热器释放蒸汽潜热至蒸发室内部的废水，变成蒸馏水，经管道流入蒸馏水罐。
与已有技术相比，本实用新型的有益效果为：经济节能、回收效率高、结构合理。
