申请日2015.08.17
公开(公告)日2016.01.20
IPC分类号B08B15/02
摘要
本实用新型提供了一种污水池集气罩，包括顶部罩体、两个密封板，所述顶部罩体为拱形结构，所述顶部罩体具有弧形截面，所述两个密封板分别位于所述顶部罩体沿所述弧形截面延伸方向的两端。改善了现有的污水池的空气污染问题。
权利要求书
1.一种污水池集气罩，其特征在于，包括顶部罩体、两个密封板，所述顶部罩体为拱形结构，所述顶部罩体具有弧形截面，所述两个密封板分别位于所述顶部罩体沿所述弧形截面延伸方向的两端，所述顶部罩体由多个单片拱形罩体组成，所述多个单片拱形罩体依次固定连接。
2.根据权利要求1所述的污水池集气罩，其特征在于，所述多个单片拱形罩体通过铆钉固定连接。
3.根据权利要求1所述的污水池集气罩，其特征在于，所述单片拱形罩体的所述弧形截面延伸方向的宽度为1250mm。
4.根据权利要求1所述的污水池集气罩，其特征在于，所述单片拱形罩体沿所述弧形截面延伸方向设置有多个波浪结构。
5.根据权利要求4所述的污水池集气罩，其特征在于，所述单片拱形罩体的两端的弧形边结构匹配。
6.根据权利要求1所述的污水池集气罩，其特征在于，所述顶部罩体的拱形高度为拱形跨距的五分之一。
7.根据权利要求1所述的污水池集气罩，其特征在于，所述顶部罩体的外表面设置有胶衣树脂层。
8.根据权利要求1所述的污水池集气罩，其特征在于，所述顶部罩体、两个密封板与地面连接处均设置有一层耐油橡胶垫板，所述顶部罩体、两个密封板均通过膨胀螺栓穿过所述耐油橡胶垫板与所述地面固定连接。
9.根据权利要求1所述的污水池集气罩，其特征在于，所述顶部罩体、两个密封板均采用玻璃钢制成。
说明书
污水池集气罩
技术领域
本实用新型涉及一种化工辅助装置，具体而言，涉及一种污水池集气罩。
背景技术
随着经济的持续发展，国家越来越重视环保，现有化工企业污水池多为露天，化学污水经过多重工艺得以处理，但处理过程中的一些带异味的物质未进行收集，挥发直接排入空气，对周边环境造成一定的影响。
实用新型内容
本实用新型的目的在于提供一种污水池集气罩。以改善现有的污水池的空气污染问题。
本实用新型是这样实现的：

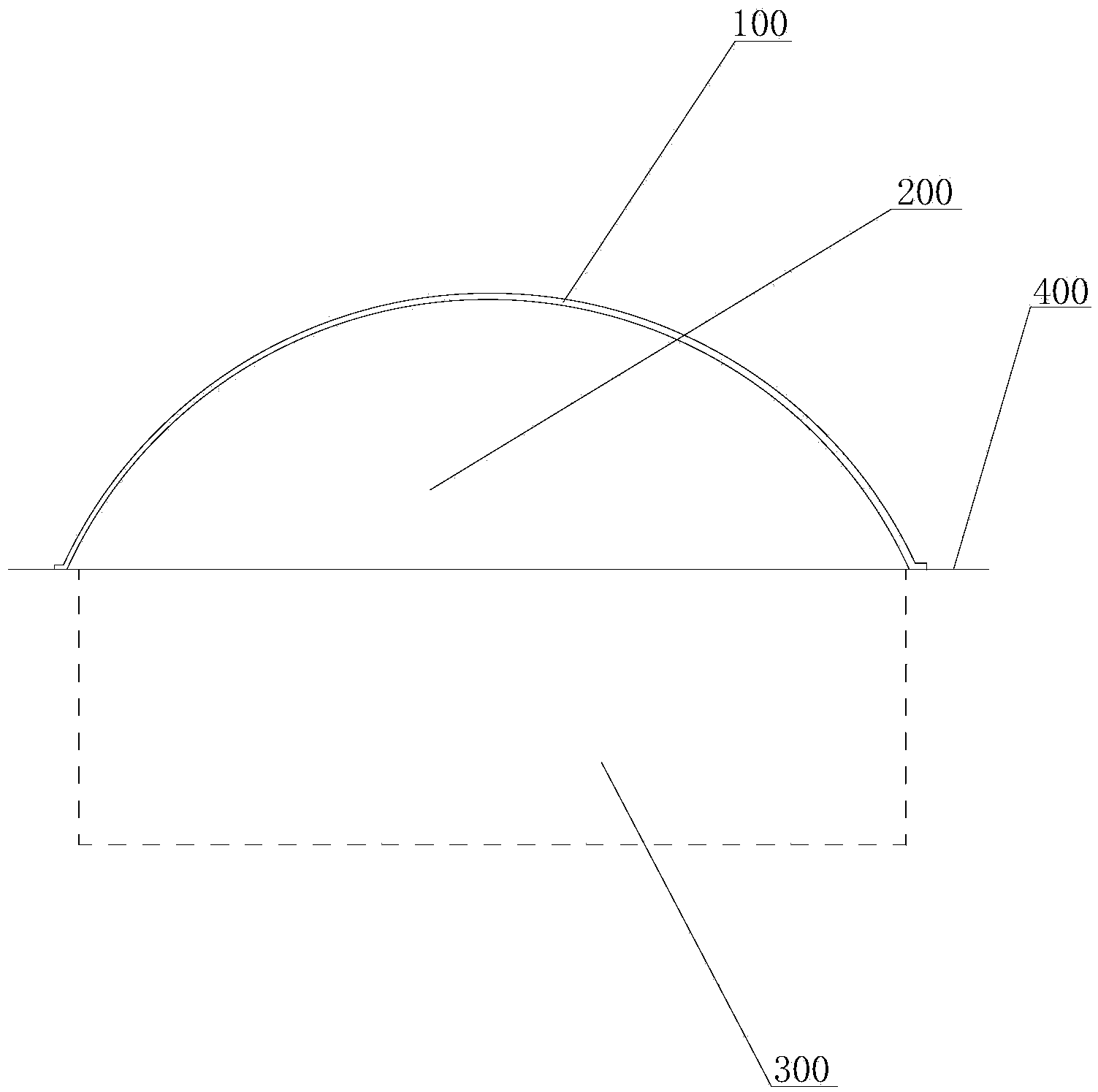

一种污水池集气罩，包括顶部罩体、两个密封板，所述顶部罩体为拱形结构，所述顶部罩体具有弧形截面，所述两个密封板分别位于所述顶部罩体沿所述弧形截面延伸方向的两端。
进一步地，所述顶部罩体由多个单片拱形罩体组成，所述多个单片拱形罩体依次固定连接。
常用的污水池大小不一，特别给大型的污水池安装集气罩时，如果安装一整块顶部罩体会很不方便，同时，还得根据污水池的大小设计加工整块顶部罩体。将顶部罩体分成多个单片拱形罩体，可以根据污水池的长度，选择合适个数的单片拱形罩体连接在一起，从而覆盖整个污水池的顶部。这种方式相比较于整块顶部罩体的安装更具机动性，便于安装，同时生产加工也更为方便。
进一步地，所述多个单片拱形罩体通过铆钉固定连接。通过铆钉枪打进铆钉将多个单片拱形罩体连成一个整体，全面覆盖整个污水池的顶部，铆钉的连接使得单片拱形罩体之间的连接非常稳固，不易脱落。此外，这种方式的连接比较紧密，气密性比较好，污水池中产生的气体或挥发性物质不易通过单片拱形罩体连接处的空隙排入大气中。
进一步地，所述单片拱形罩体的所述弧形截面延伸方向的宽度为1250mm。单片拱形罩体的所述弧形截面延伸方向的宽度决定了整个单片拱形罩体的制造加工、运输以及安装的难易程度。选择其直线边方向的宽度为1250mm，便于制造用于加工的模具，同时运输也比较方便。此外，安装顶部罩体时，多块1250mm宽度的单片拱形罩体更容易拼接成合适于污水池长度的顶部罩体，而不会因为单片拱形罩体过宽，会浪费部分材料。
进一步地，所述单片拱形罩体沿所述弧形截面延伸方向设置有多个波浪结构。由于污水池一般都比较大，因此单片拱形罩体的拱形结构的跨距都较大，需要本身的结构具有良好的刚性强度和支撑性能。波浪形结构使得单片罩体具有更好的支撑性能，增强了整个单片拱形罩体的结构的刚性强度。从而使单片罩体横跨污水池不会因长时间作用而出现塌陷的情况。同时，浪形结构使得单片拱形罩体之间的连接更加紧密。
进一步地，所述单片拱形罩体的两端的弧形边结构匹配。连接单片拱形罩体时，一个单片拱形罩体一端的弧形边结构与另一个单片拱形罩体的另一个不同结构的弧形边结构匹配，使得两个单片拱形罩体的连接更加紧密、方便。并且使得连接处的接触面积小，从而节省材料。
进一步地，所述顶部罩体的拱形高度为拱形跨距的五分之一。拱形高度与拱形跨距的比例决定了整个顶部罩体的支撑结构的支撑强度。拱形高度为拱形跨距的五分之一使得在满足了足够的支撑强度的同时，还尽可能地节约了材料。
进一步地，所述顶部罩体的外表面设置有胶衣树脂层。由于污水池一般都是露天的，需要长期经受风吹日晒，顶部罩体在长期的外部环境的作用下，会进一步减少其使用寿命。胶衣树脂除具有良好的耐水、耐化学、耐腐蚀、耐磨、耐冲击等性能外，还具有机械强度高、韧性和回弹性好的特点。因此，胶衣树脂层可以起到保护顶部罩体的制品性能、延长其使用寿命的作用。
进一步地，所述顶部罩体、两个密封板与地面连接处均设置有一层耐油橡胶垫板，所述顶部罩体、两个密封板均通过膨胀螺栓穿过所述耐油橡胶垫板与所述地面固定连接。
耐油橡胶垫板与膨胀螺栓的设置，使得顶部罩体、密封板与地面的连接更方便，并且起到很好的密封作用，可有效地防止废水从连接处渗出。
进一步地，所述顶部罩体、两个密封板均采用玻璃钢制成。玻璃钢(FRP)是一种具有良好耐腐蚀性能的复合材料，对大气和水的氧化以及一般浓度的酸碱盐等多种溶剂具有较强的抵抗能力，相对密度在1.5～2.0之间，只有碳钢的1/4～1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺。并且其工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。采用玻璃钢制造顶部罩体、两个密封板，便于加工，并且使得二者具有良好的结构性能。
本实用新型实现的有益效果：通过顶部罩体与两个密封板将污水池密封，防止了污水池中易挥发的物质以及含异味的气体进入空气中，改善了现有的污水池的空气污染问题。
