申请日2015.06.04
公开(公告)日2015.10.21
IPC分类号F23K5/14; F23G7/06
摘要
本实用新型公开了一种吡啶生产过程中废水处理用雾化器，属于吡啶生产设备技术领域，其结构包括雾化器盖、雾化室外壳和雾化器座，雾化器盖通过内六角圆柱头螺钉与雾化室外壳安装在一起，雾化室外壳内设置有与雾化器盖连接的雾化器座;雾化器盖上设置有与雾化室连通的废液进口，雾化室外壳的侧面设置有与雾化室连通的雾化空气进口;雾化室外壳底端与内管的顶端连通，内管的底端与喷嘴连通，喷嘴的外部设置有导向器。本实用新型具有设计合理、结构简单、易于加工、安装拆卸方便等特点，该雾化喷嘴可以实现在线更换，系统连续运行时间长;雾化喷嘴雾化效果显著，水雾分布均匀，系统运行稳定性高。

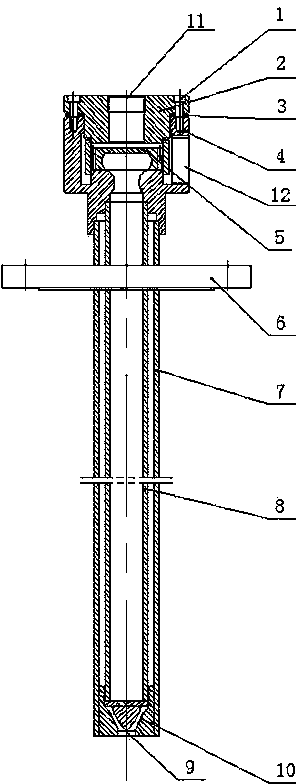

摘要附图
权利要求书
1.吡啶生产过程中废水处理用雾化器，包括雾化器盖、雾化室外壳和雾化器座，其特征在于，所述的雾化器盖通过内六角圆柱头螺钉与雾化室外壳安装在一起，雾化室外壳内设置有与雾化器盖连接的雾化器座;雾化器盖上设置有与雾化室连通的废液进口，雾化室外壳的侧面设置有与雾化室连通的雾化空气进口;雾化室外壳底端与内管的顶端连通，内管的底端与喷嘴连通，喷嘴的外部设置有导向器。
2.根据权利要求1所述的吡啶生产过程中废水处理用雾化器，其特征在于，所述的雾化器盖与雾化室外壳通过内六角圆柱头螺钉连接处设置有密封垫圈。
3.根据权利要求1所述的吡啶生产过程中废水处理用雾化器，其特征在于，所述的内管外围设置有保护管，导向器设置在保护管和喷嘴之间。
4.根据权利要求3所述的吡啶生产过程中废水处理用雾化器，其特征在于，所述的保护管外表面的上部设置有法兰盖。
5.根据权利要求1或3所述的吡啶生产过程中废水处理用雾化器，其特征在于，所述的导向器内腔截面为倒锥形。
说明书
吡啶生产过程中废水处理用雾化器
技术领域
本实用新型涉及吡啶生产设备技术领域，具体地说是吡啶生产过程中废水处理用雾化器。
背景技术
吡啶生产过程中会产生废水，现有废水处理方式较单一，主要是直接喷入焚烧炉内进行焚烧，由于现有焚烧炉内的雾化喷嘴喷出的废水在焚烧炉内的高温区的分布不均匀，无法在焚烧炉内一次性处理彻底，目前解决方式主要有两种：一是增大焚烧炉内燃烧区体积，这便增加了炉体的建造成本;二是增加进入焚烧炉内的燃料总量提高整体炉温，这导致焚烧炉经常超负荷生产，炉腔内壁耐火材料磨蚀严重，易脱落出现设备问题。
另外，现有焚烧炉用的雾化喷嘴安装为固定安装，导致雾化喷嘴损坏后，需要焚烧炉停工后才能进行维修替换，大大降低了工作效率，增加了工作成本。
发明内容
本实用新型的技术任务是针对以上不足之处，提供一种结构合理、水雾分布均匀的吡啶生产过程中废水处理用雾化器。
本实用新型解决其技术问题所采用的技术方案是：该雾化器包括雾化器盖、雾化室外壳和雾化器座，雾化器盖通过内六角圆柱头螺钉与雾化室外壳安装在一起，雾化室外壳内设置有与雾化器盖连接的雾化器座;雾化器盖上设置有与雾化室连通的废液进口，雾化室外壳的侧面设置有与雾化室连通的雾化空气进口;雾化室外壳底端与内管的顶端连通，内管的底端与喷嘴连通，喷嘴的外部设置有导向器。
所述的雾化器盖与雾化室外壳通过内六角圆柱头螺钉连接处设置有密封垫圈。
所述的内管外围设置有保护管，导向器设置在保护管和喷嘴之间。
所述的保护管外表面的上部设置有法兰盖。
所述的导向器内腔截面为倒锥形。
本实用新型的吡啶生产过程中废水处理用雾化器和现有技术相比，具有设计合理、结构简单、易于加工、安装拆卸方便等特点，该雾化喷嘴以鞘装法兰方式装配，可以实现在线更换，不需要停炉再做处理，系统连续运行时间长;另外，雾化喷嘴雾化效果显著，水雾分布均匀，废水中的有机物与空气提前在雾化喷嘴内充分混合，进入焚烧炉内高温区即行燃烧，焚烧炉内单位体积的热解强度高，系统运行稳定性高。
