申请日2015.07.06
公开(公告)日2016.01.13
IPC分类号B01D35/30
摘要
本实用新型公开了一种用于喷水织机的废水过滤装置，其技术要点是包括废水排出口和顶面开设有开口的集水箱体，集水箱体中设置有隔板，且将集水箱体的内部分成两个储水容腔，其特征是：开口上设置有箱盖，箱盖的内部呈中空设置有容水腔，箱盖对应开口的侧壁上开设有多个且均匀排布的出水口，出水口与容水腔相导通设置，箱盖背向开口的侧壁上设置有进水管口，进水管口与容水腔相导设置，进水管口与废水排出口之间连接有导水管。本实用新型提供了一种可将废水均匀排放到金属滤网上，且可使金属滤网得到充分利用的用于喷水织机的废水过滤装置。
权利要求书
1.一种用于喷水织机的废水过滤装置，包括废水排出口和顶面开设有开口的集水箱体，集水箱体中设置有隔板，且将集水箱体的内部分成两个储水容腔，其特征是：所述开口上设置有箱盖，所述箱盖的内部呈中空设置有容水腔，所述箱盖对应开口的侧壁上开设有多个且均匀排布的出水口，所述出水口与容水腔相导通设置，所述箱盖背向开口的侧壁上设置有进水管口，所述进水管口与容水腔相导设置，所述进水管口与废水排出口之间连接有导水管。
2.根据权利要求1所述用于喷水织机的废水过滤装置，其特征是：所述箱盖对应开口的侧壁上设置有遮挡围壁，所述出水口均位于遮挡围壁的内侧。
3.根据权利要求1所述的用于喷水织机的废水过滤装置，其特征是：所述导水管为软管。
说明书
用于喷水织机的废水过滤装置
技术领域
本实用新型涉及一种喷水织机，更具体的说它涉及一种用于喷水织机的废水过滤装置。
背景技术
喷水织机在织造的同时会产生大量含有纺织纤维的废水，为了节省喷水织机所消耗的水，现在一般会将废水处理后再进行使用，然而回收的废水中存在的纺织纤维极易快速堵塞喷水织机的喷头，影响纺织生产的效率。故废水处理时过滤废水中的纤维、颗粒物是至关重要的，且由于废水在排出时是不间断的，而滤网在使用一段时间后易被堵塞且需要更换，当更换时若废水未停止，则直接影响过滤效果。
因此申请号为CN201420441664.7的专利文献针对该问题提出了相应的解决方案。该专利文献中，由于废水排出口靠近U型口设置，所以从排水口中排出的废水很容易通过U型口飞溅到集水箱体的外部，给车间的环境造成污染;另一方面，尽管金属滤网是倾斜设置的，但是由于通过废水排出口排出的废水过于集中，所以还是无法将金属滤网进行充分的利用，即金属滤网主要利用的部位仅仅只是与废水排出口相对应的部位，所以存在着改进的空间。
实用新型内容
针对现有技术的不足，本实用新型提供了一种可将废水均匀排放到金属滤网上，且可使金属滤网得到充分利用的用于喷水织机的废水过滤装置。

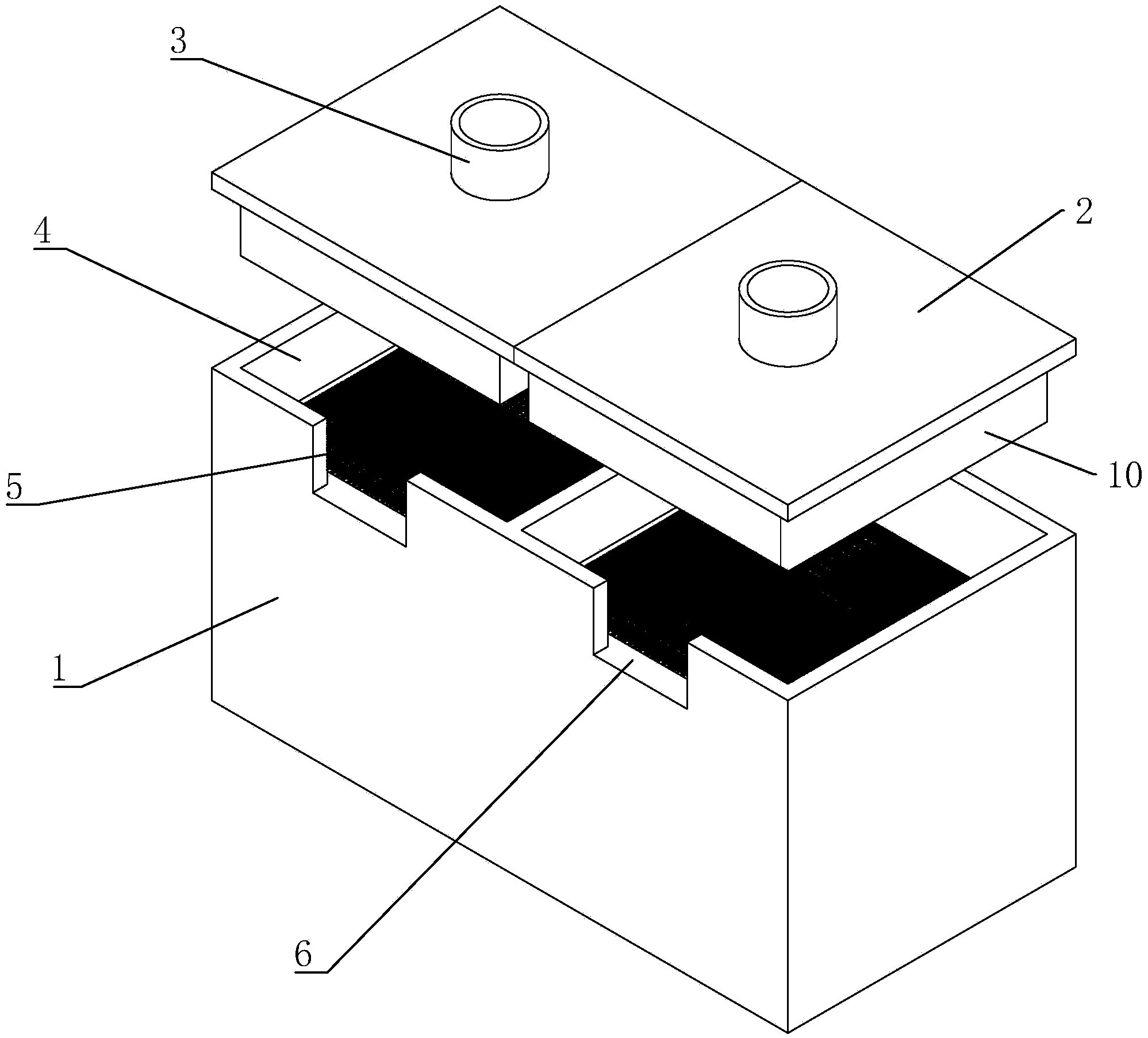

为实现上述目的，本实用新型提供了如下技术方案：一种用于喷水织机的废水过滤装置，包括废水排出口和顶面开设有开口的集水箱体，集水箱体中设置有隔板，且将集水箱体的内部分成两个储水容腔，开口上设置有箱盖，箱盖的内部呈中空设置有容水腔，箱盖对应开口的侧壁上开设有多个且均匀排布的出水口，出水口与容水腔相导通设置，箱盖背向开口的侧壁上设置有进水管口，进水管口与容水腔相导设置，进水管口与废水排出口之间连接有导水管。
优选的，箱盖对应开口的侧壁上设置有遮挡围壁，出水口均位于遮挡围壁的内侧。
优选的，导水管为软管。
本实用新型的优点是：通过箱盖，可将废水均匀的排放到金属滤网的各个位置上，从而便可使得金属滤网能够得到充分的利用，同时还可对废水起到更好的过滤效果;另一方面，遮挡围壁的设置，可有效的将U型口进行遮挡，从而防止了废水从U型口飞溅出的情况。
