申请日2015.04.14
公开(公告)日2015.09.16
IPC分类号A47B77/00; C02F9/08; C02F9/02
摘要
本实用新型公开了一种集成自动净水处理的智能橱柜，属于生活用器领域。包括橱柜柜体、安装于柜体内的水净化装置，水净化装置包括过滤单元、第一水质检测器、第二水质检测器、流量计、控制单元;过滤单元、流量计连接在进水口和出水口之间;所述第一水质检测器设置在进水口，第二水质检测器设置在出水口;流量计、第一水质检测器和第二水质检测器均与控制单元电连接。将水净化装置集成安装在橱柜内，其整体美观大方，不占用厨房其他空间，省去后续安装的不便;控制单元可以通过水质检测器实时采集对比分析进、出水口的水质，确保对水质进行实时把控;流量计可以及时记录水净化装置工作量，便于使用人员根据工作量更换滤芯。

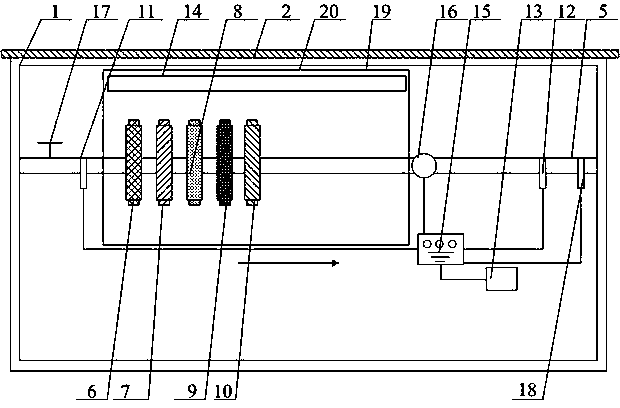

摘要附图
权利要求书
1.一种集成自动净水处理的智能橱柜，包括橱柜柜体，其特征在于：还包括安装于柜体内的水净化装置，所述水净化装置包括过滤单元、第一水质检测器、第二水质检测器、流量计、控制单元;所述过滤单元、流量计连接在进水口和出水口之间;所述第一水质检测器设置在进水口，第二水质检测器设置在出水口;所述流量计、第一水质检测器和第二水质检测器均与控制单元电连接。
2.根据权利要求1所述集成自动净水处理的智能橱柜，其特征在于：所述过滤单元包括依次相互连通的沉淀物滤芯、颗粒活性炭滤芯、压缩活性炭滤芯、反渗透膜滤芯和后置碳滤芯;所述沉淀物滤芯连接进水口，所述后置碳滤芯连接出水口。
3.根据权利要求1或2所述集成自动净水处理的智能橱柜，其特征在于：所述过滤单元设置在一壳体内，所述壳体安装紫外线灯，壳体内侧设有反光层。
4.根据权利要求3所述集成自动净水处理的智能橱柜，其特征在于：所述过滤单元与出水口设有微量元素检测器，所述微量元素检测器连接控制单元。
5.根据权利要求4所述集成自动净水处理的智能橱柜，其特征在于：还包括通信模块，所述通信模块与控制单元连接。
6.根据权利要求5所述集成自动净水处理的智能橱柜，其特征在于：所述控制单元上设有报警器。
说明书
集成自动净水处理的智能橱柜
技术领域
本实用新型涉及一种橱柜，具体讲是一种集成自动净水处理的智能橱柜，属于生活用器领域。
背景技术
随着经济的飞速发展，水污染问题的不断加强，饮水安全成为人们日常关注的焦点。为了保证能饮用到合格健康的饮用水，人们通过会选择在厨房的水龙头上安装水过滤装置，来对自来水进行过滤。但现有的厨柜通常采用整体结构安装，后续安装的水过滤装置无法与现存的厨柜实现集成，其不但安装困难，而且要另行占用空间，影响厨房的整体美观。此外，现有水过滤装置的使用人员无法对其过滤情况、水质情况进行全面掌握，只能被动地间隔一定的时间进行滤芯更换，这样无法保证水过滤装置的过滤效果，并容易造成滤芯的更换不适时。
实用新型内容
本实用新型所要解决的技术问题在于克服现有技术缺陷，提供一种集成度高、净化效果好，能实时掌握过滤效果的智能橱柜。
为了解决上述技术问题，本实用新型提供的集成自动净水处理的智能橱柜，包括橱柜柜体和安装于柜体内的水净化装置，所述水净化装置包括过滤单元、第一水质检测器、第二水质检测器、流量计、控制单元;所述过滤单元、流量计连接在进水口和出水口之间;所述第一水质检测器设置在进水口，第二水质检测器设置在出水口;所述流量计、第一水质检测器和第二水质检测器均与控制单元电连接。
本实用新型的有益效果在于：(1)、本实用新型在橱柜制作过程中直接将水净化装置集成安装在橱柜内，使用时直接与现场的供水管路连接，其整体美观大方，不占用厨房其他空间，避免了后续安装的不便;(2)、通过设置在进、出水口的两个水质检测器，控制单元可以实时采集对比分析进、出水口的水质，确保对水质进行实时把控，并反馈给使用者;(3)、流量计可以及时记录水净化装置工作量，便于使用人员根据工作量及时更换滤芯，保证过滤效果;同时避免过早或滞后更换滤芯造成的不足。
作为优选，所述过滤单元包括依次相互连通的沉淀物滤芯、颗粒活性炭滤芯、压缩活性炭滤芯、反渗透膜滤芯和后置碳滤芯;所述沉淀物滤芯连接进水口，所述后置碳滤芯连接出水口，实现了水多级过滤处理，出水品质较好，可直接饮用;其结构简单、构造合理、经济实用。
作为优选，所述过滤单元设置在一壳体内，所述壳体安装紫外线灯，壳体内侧设有反光层。通过紫外线灯发出的紫外线灯光可以对过滤单元中的水进行灭菌处理;反光层可进一步增强光照灭菌效果。
作为优选，所述过滤单元与出水口设有微量元素检测器，所述微量元素检测器连接控制单元，微量元素检测装可检测出净化后水中微量元素的数量，反馈给使用者。
作为优选，还包括通信模块，所述通信模块与控制单元连接，这样可以将过滤单元净化数据、水质检测器、微量元素等数据发送至远程服务器进行集中分析处理，提出相应的过滤改进建议。
作为优选，所述控制单元上设有报警器，当出水口的水质检测器检测到过滤后的自来水整体不达标或某微量元素超标时，报警器发出报警，提示使用者。
