申请日2015.04.29
公开(公告)日2015.10.28
IPC分类号C02F3/30
摘要
本实用新型涉及一种利用厨余垃圾提高污水脱氮效果的MBR反应器，由破碎器、分离笼筐、缺氧区和好氧区组成。所述破碎器安装在缺氧区上方，缺氧区设置具有分离作用的笼筐，厨余垃圾由破碎器破碎后进入分离笼筐中，释放出的溶解性有机物进入缺氧区作为外加碳源提高了进水碳氮比、从而强化了反应器的反硝化效果，残余大颗粒固体则留在笼筐内不影响反应器的正常运行，通过定期清理笼筐实现反应器的稳定运行;在好氧区设置膜组件和曝气装置，完成硝化过程、对有机物的进一步去除以及活性污泥的固液分离，实现出水达标排放。本装置尤其适用于村镇地区分散式污水处理，可实现厨余垃圾和污水的同步处理，既能提高污水脱氮效果又能实现厨余垃圾减量，操作简单、不增加占地、出水水质优良。
权利要求书

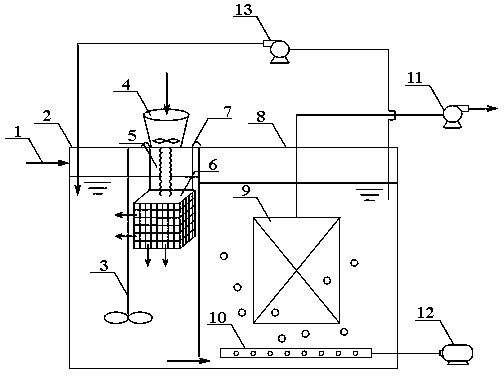

1.一种利用厨余垃圾提高污水脱氮效果的MBR反应器，其特征在于所述MBR反应器分为缺氧区和好氧区，所述缺氧区和好氧区底部连通;所述缺氧区上方固定有破碎器，分离笼筐通过挂钩悬吊于缺氧区内部;所述破碎器底部通过管道连接分离笼筐，使破碎器内的破碎物由管道进入分离笼筐内;所述缺氧区内设置有搅拌器;所述好氧区内设置有膜组件和曝气管，膜组件位于好氧区中部，曝气管位于好氧区底部，且曝气管位于膜组件下方。
2.根据权利要求1所述的一种利用厨余垃圾提高污水脱氮效果的MBR反应器，其特征在于好氧区内的活性污泥通过回流泵输送至缺氧区。
3.根据权利要求1所述的一种利用厨余垃圾提高污水脱氮效果的MBR反应器，其特征在于所述膜组件顶部通过管道连接出水泵。
4.根据权利要求1所述的一种利用厨余垃圾提高污水脱氮效果的MBR反应器，其特征在于所述曝气管通过管道连接鼓风机。
说明书
一种利用厨余垃圾提高污水脱氮效果的MBR反应器
技术领域
本实用新型属于环境工程技术领域，具体涉及一种利用厨余垃圾提高污水脱氮效果的MBR反应器。
背景技术
随着村镇环境污染问题日益加剧，村镇污水的处理力度不断加大，MBR反应器作为一种分散型污水处理设施得到了越来越广泛的应用。但是在许多地区，村镇污水尤其是生活污水往往碳源不足、碳氮比低于生物处理要求，抑制了反硝化过程、降低了脱氮效果，出水水质较差。因此需要外加碳源以提高进水碳氮比。城市污水厂常用的商业碳源包括乙酸钠和甲醇等，但是由于其成本较高或具有一定危险性，管理困难，因此并不适用于村镇地区。而厨余垃圾是一种廉价易得的安全碳源，破碎后水解速度快、能够有效释放溶解性有机物，从而提高进水碳氮比，提升反应器的脱氮效果。厨余垃圾和污水的同步处理还能够实现厨余垃圾减量，减少固体废弃物污染。
发明内容
本实用新型的目的在于提供一种利用厨余垃圾提高污水脱氮效果的MBR反应器，其利用厨余垃圾作为外加碳源提高污水脱氮效果，操作简单、不增加占地、出水水质优良。
本实用新型通过下述技术方案实现：一种利用厨余垃圾提高污水脱氮效果的MBR反应器，所述MBR反应器分为缺氧区和好氧区，所述缺氧区和好氧区底部连通;所述缺氧区上方固定有破碎器，分离笼筐通过挂钩悬吊于缺氧区内部;所述破碎器底部通过管道连接分离笼筐，使破碎器内的破碎物由管道进入分离笼筐内;所述缺氧区内设置有搅拌器;所述好氧区内设置有膜组件和曝气管，膜组件位于好氧区中部，曝气管位于好氧区底部，且曝气管位于膜组件下方。
本实用新型中，好氧区内的活性污泥通过回流泵输送至缺氧区。
本实用新型中，所述膜组件顶部通过管道连接出水泵。
本实用新型中，所述曝气管通过管道连接鼓风机。
本实用新型的有益效果是：投加厨余垃圾作为外加碳源，经过破碎、分离后释放出的溶解性有机物进入反应器缺氧区强化了反硝化作用，能够有效提高反应器的脱氮效果、显著降低出水总氮浓度、实现出水达标排放，本实用新型可实现污水和厨余垃圾的同步处理，操作简单、不增加占地、出水水质优良。
