申请日2015.04.28
公开(公告)日2015.07.29
IPC分类号C02F1/44; C02F9/04
摘要
一种小型应急水处理设备，包括箱体，其特征在于：所述箱体内设有进水口、过滤器、进水泵、第一压力变送器、进水阀、化学加药装置、滤膜群组、空气压缩机、第二压力变送器、产水阀、产水口、产水排放阀、浓水阀、下排阀、排水口，自来水、地表水、地下水经过小型应急水处理设备过滤后，可提高特殊场所用水质量，减少以水传播疾病的发生，并且降低因饮用含氯的水导致癌症机率。在滤膜群组前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护滤膜组件，避免损坏，同时提示系统进行在线气洗。设有完善的在线清洗系统。一方面有利于滤膜群组的使用寿命得到提高，另一方面保证产水水质质量符合标准。
权利要求书

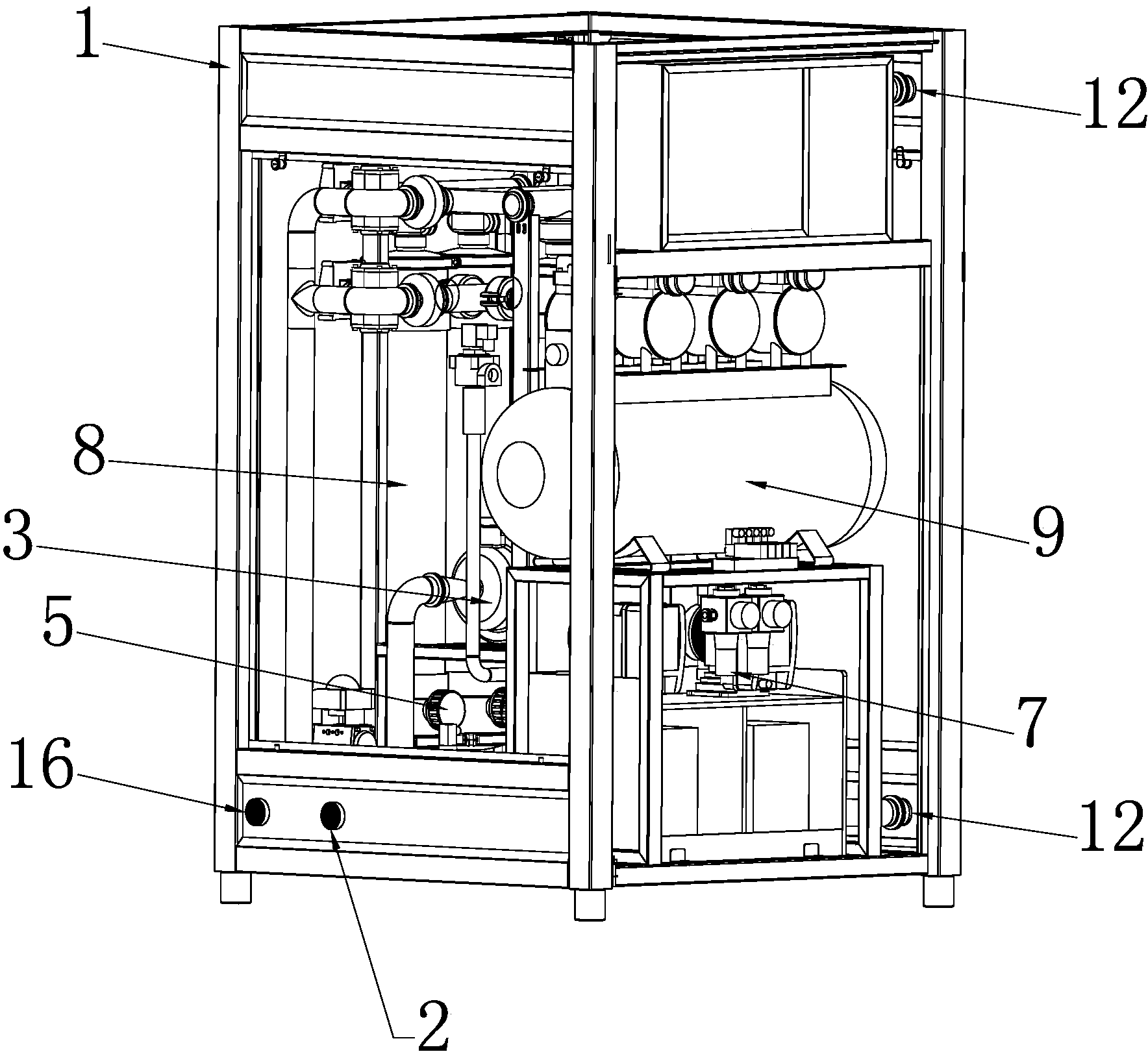

1.一种小型应急水处理设备，包括箱体(1)，其特征在于：所述箱体(1)内设有进水口(2)、过滤器(3)、进水泵(4)、第一压力变送器(5)、进水阀(6)、化学加药装置(7)、滤膜群组(8)、空气压缩机(9)、第二压力变送器(10)、产水阀(11)、产水口(12)、产水排放阀(13)、浓水阀(14)、下排阀(15)、排水口(16)，所述滤膜群组(8)的进水口经进水口(2)、过滤器(3)、进水泵(4)、进水阀(6)串联连接，所述滤膜群组(8)的出水口并联连接，且所述滤膜群组(8)的出水口与产水阀(11)、产水口(12)串联连接，所述滤膜群组(8)的进气口与空气压缩机(9)连接，所述滤膜群组(8)的浓水出水口、浓水阀(14)、排水口(16)相连，所述进水泵(4)与进水阀(6)连接之间设有第一压力变送器(5)，所述进水阀(6)与滤膜群组(8)的进水口连接之间设有化学加药装置(7)，所述滤膜群组(8)的出水口与产水阀(11)连接之间设有第二压力变送器(10)。
2.根据权利要求1所述一种小型应急水处理设备，其特征在于：所述滤膜群组(8)的进水口连接有下排阀(15)，所述下排阀(15)与排水口(16)连接。
3.根据权利要求1所述一种小型应急水处理设备，其特征在于：所述滤膜群组(8)由不少于两支超滤膜管竖直排列构成。
4.一种应急水处理工艺，其特征在于：水源通过所述过滤器(3)进入滤膜群组(8)，所述滤膜群组(8)采用超滤膜作为过滤介质。
5.根据权利要求4所述一种应急水处理工艺，其特征在于：所述超滤膜的孔径大小对水的筛分，所述超滤膜的表面微孔允许水及其分子小的物质通过，并且经产水阀(11)流出产水口(12)，所述超滤膜的表面微孔阻隔大于超滤膜的表面孔径的物质，并且经浓水阀(14)流出排水口(16)。
说明书
一种小型应急水处理设备及其产水工艺
技术领域
本发明涉及水处理设备，尤其是一种小型应急水处理设备及其产水工艺。
背景技术
随着江河的水体环境不断恶化，可饮用且对人们健康的水质越来越少。而自来水厂通过对江河水进行沉淀、消毒、过滤等工艺流程，而自来水大都采用氯化法进行消毒，防止水传播疾病，但近年来研究发现，指出氯化消毒后的自来水能产生致癌物质，加上质量良莠不齐的输水管二次污染后，还附带一系列重金属元素。
为车站、码头、餐饮、工厂等场所提供高效的特殊用水，这是家用水处理设备无法达到理想效果的。一般的应急水处理设备，没有在滤膜群组前、后设有压力变送器，造成在水处理设备工作中，滤膜群组因进水压力过大，容易造成滤膜群组损坏，使得滤膜寿命缩短，生产出来的水不达标，影响饮用。
并且没有完善的在线清洗系统，容易因进水水质和运行压力的影响，又没能及时对设备进行维护，造成滤膜群组的使用寿命降低，使得产水水质难以保证。
发明内容
为了克服现有技术的不足，本发明提供一种小型应急水处理设备及其产水工艺。
本发明解决其技术问题所采用的技术方案是：一种小型应急水处理设备，包括箱体，其特征在于：所述箱体内设有进水口、过滤器、进水泵、第一压力变送器、进水阀、化学加药装置、滤膜群组、空气压缩机、第二压力变送器、产水阀、产水口、产水排放阀、浓水阀、下排阀、排水口，所述滤膜群组的进水口经进水口、过滤器、进水泵、进水阀串联连接，所述滤膜群组的出水口并联连接，且所述滤膜群组的出水口与产水阀、产水口串联连接，所述滤膜群组的进气口与空气压缩机连接，所述滤膜群组的浓水出水口、浓水阀、排水口相连，所述进水泵与进水阀连接之间设有第一压力变送器，所述进水阀与滤膜群组的进水口连接之间设有化学加药装置，所述滤膜群组的出水口与产水阀连接之间设有第二压力变送器。
其中：所述滤膜群组的进水口连接有下排阀，所述下排阀与排水口连接。
其中：所述滤膜群组由不少于两支超滤膜管竖直排列构成。
一种应急水处理工艺，其特征在于：水源通过所述过滤器进入滤膜群组，所述滤膜群组采用超滤膜作为过滤介质。
其中：所述超滤膜的孔径大小对水的筛分，所述超滤膜的表面微孔允许水及其分子小的物质通过，并且经产水阀流出产水口，所述超滤膜的表面微孔阻隔大于超滤膜的表面孔径的物质，并且经浓水阀流出排水口。
本发明的有益效果是：自来水、地表水、地下水经过小型应急水处理设备后，通过滤膜群组内的超滤膜过滤后，可提高特殊场所用水质量，减少以水传播疾病的发生，并且降低因饮用含氯的水导致癌症机率。在滤膜群组前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护滤膜组件，避免损坏，同时提示系统进行在线气洗。设有完善的在线清洗系统。一方面有利于滤膜群组的使用寿命得到提高，另一方面保证产水水质质量符合标准。
