申请日2015.05.08
公开(公告)日2015.09.16
IPC分类号E03F5/04
摘要
一种污水集成器，所述污水集成器设有污水入口以及污水出口，其特征在于：所述污水集成器分为上下两部分，所述上部污水集成器上端面设有若干用于对各类污水分别进行收集的污水入口，所述下部污水集成器下端面设有污水出口，所述上部污水集成器与下部污水集成器边沿均凸设有固定片，所述上部污水集成器与下部污水集成器组装后在固定片处采用螺丝固定;所述污水入口上设有密封盖。本实用新型避免了三通等合流连接件的使用，方便了堵塞时疏通工作，避免了对楼板进行开孔，避免了破坏楼板设计，保证安全性。
权利要求书
1.一种污水集成器，所述污水集成器设有污水入口以及污水出口，其特征在于：所述污水集成器分为上下两部分，所述上部污水集成器上端面设有若干用于对各类污水分别进行收集的污水入口，所述下部污水集成器下端面设有污水出口，所述上部污水集成器与下部污水集成器边沿均凸设有固定片，所述上部污水集成器与下部污水集成器组装后在固定片处采用螺丝固定;所述污水入口上设有密封盖。
2.如权利要求1所述的污水集成器，其特征在于：所述污水集成器上端面的污水入口分为第一污水入口、第二污水入口、第三污水入口、第四污水入口、第五污水入口、第六污水入口、第七污水入口;所述第一污水入口位于所述上部污水集成器中部，所述第二污水入口、第三污水入口、第四污水入口、第五污水入口、第六污水入口、第七污水入口等距排列在所述第一污水入口周围。
说明书
一种污水集成器
技术领域
本实用新型涉及一种污水集成器。
背景技术
目前房屋中污水管纵横交错、排列复杂。洗漱台污水、地漏污水、浴缸污水等多种污水经过三通、或者其他接头汇合后再进入总排水管。当某管道堵塞后，疏通时需要经过这些汇合接头，对疏通造成阻碍。另外某些地区在安装管道时将管道安装在下一楼层顶部最后进行汇合进入总排污管，多个排污口就需要在楼板上大量开孔，对楼板造成损伤破坏原先房屋设计，埋下不安定因素，存在安全隐患。
发明内容
为了克服上述污水管用接头连接疏通麻烦以及需要对楼板开孔破换原先房屋设计，存在安全隐患的不足，本实用新型提供一种污水集成器。

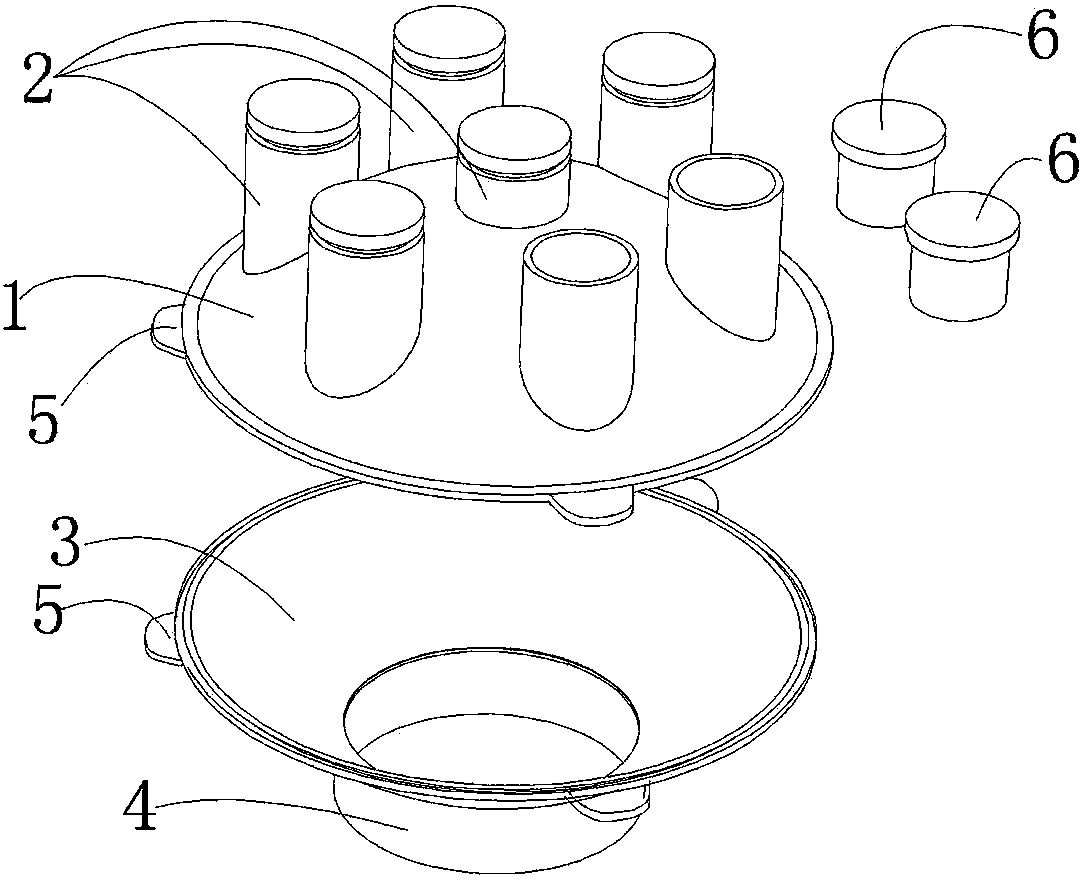

本实用新型解决其技术问题的技术方案是：一种污水集成器，所述污水集成器设有污水入口以及污水出口，所述污水集成器分为上下两部分，所述上部污水集成器上端面设有所述污水入口，所述下部污水集成器下端面设有若干用于对各类污水分别进行收集的污水入口，所述上部污水集成器与下部污水集成器边沿均凸设有固定片，所述上部污水集成器与下部污水集成器组装后在固定片处采用螺丝固定;所述污水入口上设有密封盖。
进一步，所述污水集成器上端面的污水入口分为第一污水入口、第二污水入口、第三污水入口、第四污水入口、第五污水入口、第六污水入口、第七污水入口;所述第一污水入口位于所述上部污水集成器中部，所述第二污水入口、第三污水入口、第四污水入口、第五污水入口、第六污水入口、第七污水入口等距排列在所述第一污水入口周围。
本实用新型在使用时，将本设计预埋在楼板中上端污水入口露出楼板上端面，下端污水出口露出楼板下端面。在总排污管安装等径斜三通，在污水出口处依次安装180度弯头、90度弯头、45度弯头最后接入上述等径斜三通，与总排污管贯通。室内设计安放排水管时只需将排水管直接接入上端的任一污水入口即可。
本实用新型的有益效果在于：避免了三通等合流连接件的使用方便了堵塞时疏通工作;将设计预埋在楼板上上端设多个污水入口，避免了对楼板进行开孔，避免了破坏楼板设计，保证安全性。
